Produktionsprozess für wasserdichte IPX8-Rucksäcke

Sealock ist ein Hersteller und OEM-Lieferant wasserdichter IPX8-Rucksäcke. Das Erreichen von IPX8 bei einer Handytasche ist bei einem kleinen versiegelten Volumen ein Präzisionsproblem. Mit einem 65-Liter-Rucksack mit Traglast dorthin zu gelangen, ist eine ganz andere Disziplin: Meter Naht statt Zentimeter, eine weite Öffnung, die über die gesamte Breite gleichmäßig abdichten muss, ein Körper, der sich beim Eintauchen unter Last biegt, und genug eingeschlossene Luft, um von innen richtig Druck auf den Verschluss auszuüben. In diesem Leitfaden erfahren Sie, wie ein IPX8-Rucksack tatsächlich aufgebaut ist und welche technischen Zahlen hinter dem Verschluss stehen, der dies ermöglicht.

Warum Skalierung das Problem verändert

IPX8 bedeutet kontinuierliches Eintauchen über einen Meter hinaus bis zu einer vom Hersteller angegebenen Tiefe und Dauer. Die Erfüllung dieser Anforderungen bei einer großen, weichen Verpackung bringt vier Faktoren mit sich, denen ein kleiner versiegelter Beutel nie ausgesetzt ist:

• Nahtlänge.Ein 65-Liter-Rucksack trägt ein Vielfaches der Schweißnaht eines Beutels. Jeder zusätzliche Meter ist eine weitere Gelegenheit für eine Randnaht, sodass die Prozesskonsistenz mit zunehmendem Volumen mehr und nicht weniger wichtig ist.
• Internes Luftvolumen.Eine versiegelte 65-Liter-Packung schließt eine große Luftmenge ein. Untergetaucht wird diese Luft komprimiert und drückt nach außen gegen den Verschluss und die Nähte – der Rucksack steht gleichzeitig aus beiden Richtungen unter Druck.
• Biegen unter Last.Ein beladener Rucksack verformt sich, wenn er getragen, fallen gelassen und gegen einen Rumpf oder einen Felsen gedrückt wird. Ein Beutel liegt still; Ein Rucksack arbeitet ständig an seinen Nähten.
• Tragende Durchdringungen.Gurtzeug, Hüftgurt und Transportgriffanker belasten alle das Gewicht eines Körpers, der dicht bleiben muss. Eine Tasche hat eine Lanyard-Öse; Eine Packung enthält acht oder mehr.

Warum ein Roll-Top allein es nicht schafft

Ein Rolltop ist ein hervorragender Verschluss und für die meisten wasserdichten Rucksäcke die richtige Wahl. Was es nicht ist, ist eine druckbewertete Dichtung. Es entsteht ein Labyrinthpfad, der Regen, Spritzwasser und kurzes Eintauchen übersteht, aber seine Dichtkraft kommt von den Händen des Benutzers und einer Schnalle – es handelt sich nicht um eine kontrollierte, technische Kompression. Für eine deklarierte IPX8-Einstufung muss der Verschluss a geltenmessbare, wiederholbare Klemmkraft auf eine nachgiebige Dichtung.

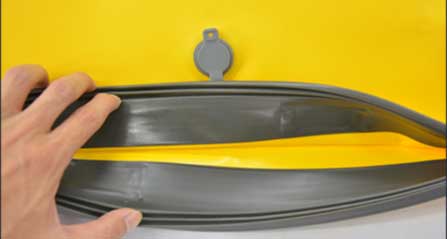

Unsere IPX8-Rucksackkonstruktion erreicht dies durch das Zusammenwirken von drei Elementen: aDichtungsstreifen aus Naturkautschukentlang der Öffnung, aumklappbare Klappedas schließt daran an, und azentraler Kompressionsriemendas klemmt die Baugruppe fest. Der Gummi sorgt für die Elastizität; die Klappe liefert die Geometrie; Der Riemen sorgt für die Kraft.

Die Dichtungstechnik dahinter

Kompressionsdichtungen leben oder sterben von einer Zahl, die in der Beutelherstellung selten diskutiert wird, und sie ist schmaler, als die meisten Menschen annehmen.

• Das Kompressionsband.Eine Gummidichtung muss zum Abdichten um einen Prozentsatz ihrer ursprünglichen Dicke zusammengedrückt werden. DerIdeal ist etwa 40 %, das praktische Maximum liegt bei 50 % und das Minimum liegt bei etwa 10–15 %.. Unterkomprimieren Sie es und es gibt keine Versiegelung;Überkomprimieren Sie es um mehr als 50 %, und der Gummi prallt möglicherweise überhaupt nicht zurück– Hinterlassen einer dauerhaften Lücke an der Stelle, an der sich früher die Dichtung befand. Den Verschluss zu entwerfen bedeutet, für dieses Band zu entwerfen und nicht einfach so fest wie möglich zu klemmen.
• Kompressionsrest.Die Fähigkeit von Gummi, sich zurückzudrücken, wird anhand des Druckverformungsrests gemessen und getestetASTM D395. Eine Mischung mit schlechtem Druckverformungsrest verhält sich vom ersten Tag an gut und dichtet nach und nach nicht mehr ab. Dies ist eine Materialspezifikation, keine Designannahme.
• Entspannung.Die Rückstellkraft einer komprimierten Dichtung lässt schon bald nach dem Einbau messbar nach – innerhalb einer Stunde kann sie etwa drei Viertel ihres ursprünglichen Wertes erreichen. Ein völliger Ausfall ist unwahrscheinlich, aber Leckagen sind möglich, wenn das Design keinen Spielraum hatte. Daher ist das Spannsystem mit Bauhöhe und nicht mit dem theoretischen Minimum spezifiziert.

Das Schwierigste: Gleichmäßiges Spannen über eine weite Öffnung hinweg

Hier unterscheidet sich eine große Packung am meisten von einem kleinen versiegelten Produkt. Ein zentraler Kompressionsgurt übt seine größte Kraft in der Mitte der Öffnung aus und nimmt zu den Enden hin zunehmend ab. Die Dichtungstechnik hat einen Namen für das daraus resultierende Problem – Kraftkonzentration an der Klemmstelle mit Unterdruck davon entfernt – und es gelten die klassischen Antworten:

• Die Kompression stopptDadurch wird verhindert, dass die Dichtung an der Stelle, an der das Band am stärksten zieht, über ihre Rückprallgrenze hinaus gequetscht wird.
• Eine versteifte KlappeDadurch verteilt sich die Schließkraft entlang der Öffnung, anstatt sich um einige Zentimeter auf beiden Seiten des Riemens zu verteilen.
• Für die Kraftkurve ausgewähltes Dichtungsprofil und HärtegradDer Abschluss liefert tatsächlich, nicht für ein einheitliches Ideal.
• Faltengeometrie an den Enden, da eine Faltklappe an jedem Ende der Öffnung um eine Ecke gebogen werden muss – das gleiche Problem der Eckenbündelung, das bei jedem breiten Faltverschluss auftritt.

Ungleichmäßige Klemmung ist die klassische Fehlerursache bei diesem Verschlusstyp: Eine Dichtung, die in der Mitte hält und an einem Ende klafft, übersteht ein gelegentliches Eintauchen und leckt unter anhaltendem Druck. Die Überprüfung der Ebenheit über die gesamte Breite, nicht nur am Riemen, ist ein erforderlicher Inspektionsschritt.

Die Schale: Mehr Naht, weniger Toleranz

• Material.Auf 420D-Nylon laminiertes TPU ist die richtige Schale für diese Klasse – die Nylonbasis bietet Reiß- und Abriebfestigkeit, das TPU bietet Hydrolysebeständigkeit, UV-Stabilität, Kälteflexibilität und Schweißbarkeit. TPU verträgt auch die ständige Biegung, die ein beladener Rucksack mit sich bringt, weitaus besser als eine starre Beschichtung.
• Schweißen mit 27,12 MHzohne Nadellöcher irgendwo in der Barriere. Bei einer großen Packung ist die Stabilität der Schweißparameter über den gesamten Produktionslauf hinweg der entscheidende Faktor dafür, ob die Charge ihre Bewertung behält.
• Eine verstärkte Abriebbasis.Die Basisplatte wird mehr als jede andere Oberfläche beansprucht und abgesetzt, und bei einem IPX8-Produkt ist eine durchgenutzte Basis ein Dichtungsfehler und nicht nur ein kosmetischer Schaden.
• Lastanker vor dem Schweißen annähen.Die Anker für Gurte, Hüftgurt und Transportgriffe werden zunächst unter hoher Spannung an flache Platten genäht, sodass die Perforationen unter der geschweißten Haut landen und die Last über eine genähte Grundfläche verteilt wird. Nur geschweißte Anker lösen sich unter anhaltender Scherung.

Der Produktionsablauf

1. Materialbereitstellung und Zuschnitt— Platten werden mit engen Toleranzen zugeschnitten, da eine Schweißnaht keinen Spielraum für die Aufnahme von Drift aufweist.
2. Zusammenbaunähen— Gurt, Hüftgurt, Rückenteil, Seitentaschen und Zurrgurtanker als Module aufgebaut.
3. Lastpunktnaht an Flachplatten— Anker, die vor dem Schließen der Schale mit hoher Spannung angelegt werden.
4. Werkzeugaufbau und HF-Schweißen– Die Hülle verschmolz zu einer durchgehenden, versiegelten Haut und bedeckte die genähten Fußabdrücke.
5. Dichtungsverklebung— Der Dichtungsstreifen aus Naturkautschuk ist über die gesamte Länge der Öffnung dicht verklebt. Jede Abweichung hier wird später zu einem ungleichmäßigen Kompressionsband.
6. Klappe und Kompressionsriemen-Baugruppe— Die Klappengeometrie ist so eingestellt, dass sie sich direkt auf die Dichtung falten lässt, das Band und die Hardware sind verankert.
7. Abschlussüberprüfung— Die Kompression wird über die gesamte Breite überprüft, nicht nur am Riemen.
8. Lecksuche und -verpackung.

Die Produktbasis

Diese geschweißten Pakete sind gleichwertige Ausgangspunkte für eine OEM-Bestellung – keines steht über dem anderen; Die IPX8-Konstruktion steht neben geprüften IPX7-Rolltop- und luftdichten Reißverschlusskonstruktionen:

Bild	Modell und Spezifikationen	Dichtungssystem und Bewertung	Mindestbestellmenge
	SL-J033 Wasserdichter Expeditionsrucksack— 45L / 55L / 65L (34×23×58 / 68 / 78 cm); 1.916 / 1.968 / 2.043 g; TPU auf 420D-Nylon laminiert; robuster, verstärkter Abriebboden; interne Netztasche; Seitentasche, seitliche Zurrgurte, Klettverschluss, reflektierende Paspelierung; gepolsterte Schultergurte, Brustgurt, gepolsterter Hüftgurt, Tragegriff; gelb / schwarz.	IPX8— Dichtungsstreifen aus Naturkautschuk + Faltklappe + zentraler Kompressionsgurt	300–500
	SL-E103 Wasserdichter Rucksack mit luftdichtem Reißverschluss— 45L (30×22×73 cm); Wasserdichte TPU-Beschichtung; interne Computerschicht; Probe 15 Tage.	Luftdichter Reißverschluss – geprüftes IPX7, breiter schneller Zugriff	500
	SL-E090 Luftdichter Trockenrucksack— 60L (36×25×80 cm); TPU; schwarz, gelb, rot; zum Transport zusammenklappbar; schwimmt.	Rolltop – großes eingeschlossenes Luftvolumen, Auftrieb durch Konstruktion	300–500
	SL-E039 TPU-Trockenrucksack— 25L; 420D-Nylon mit TPU-Beschichtung; zwei verstellbare Schultergurte und ein Taillenknopf; Probe 3–5 Tage.	Rolltop – geprüftes IPX7 auf einer geschweißten TPU-Hülle	300–500
	SL-E977 Kajak-Trockenrucksack— 28L; 500D PVC 0,5 mm; halbrunde Schale; Telefonfenster; Multifunktionsschloss; seitliches Aufblas-/Ablassventil; EVA-Rückwand.	Rolltop mit Ventil – kontrollierte Luftführung auf einem versiegelten Gehäuse	300–500

Dichtungssystem, Dichtungsspezifikation, Kapazität, Schalenmaterial, Kabelbaumkonfiguration, Hardware und Markenzeichen können alle pro Bestellung angegeben werden, oder ein Paket kann anhand einer Skizze entwickelt werden. Beachten Sie, dass der SL-J033 drei Kapazitäten auf einer Dichtungsplattform ausführt, sodass ein IPX8-Programm 45–65 l ohne drei separate Verschlussentwicklungen abdecken kann.

Qualitätskontrolle für ein IPX8-Paket

Die Qualität wird in drei Stufen unterteilt.IQCdeckt eingehendes TPU-laminiertes Gewebe für Beschichtungsdicke, Haftung und Schweißbarkeit abDichtungsmaterial für Härte und Druckverformungsrestsowie Gurtband, Schaumstoff, Schnallen und Beschläge gemäß der unterzeichneten Norm.IPQCumfasst Schnitttoleranz, Schweißnahtintegrität und Schweißnahtbreite, die Richtigkeit der Dichtungsverklebung entlang der Öffnung, Klappen- und Riemenmontage, Lastankernaht uswKompressionsnachweis über die gesamte Breite des Verschlusses— mit Schältests an Probeschweißnähten zu Beginn jedes Durchgangs.OQCumfasst ISO 2859 AQL-Probenahme, Eintauchtests bis zur angegebenen Tiefe und Dauer sowie den Vergleich von Goldproben, wobei eine SGS- oder QIMA-Zertifizierung verfügbar ist – und für einen IPX8-Anspruch sollten Käufer einen Testbericht erwarten, der die Tiefe und nicht nur die Bewertung angibt.

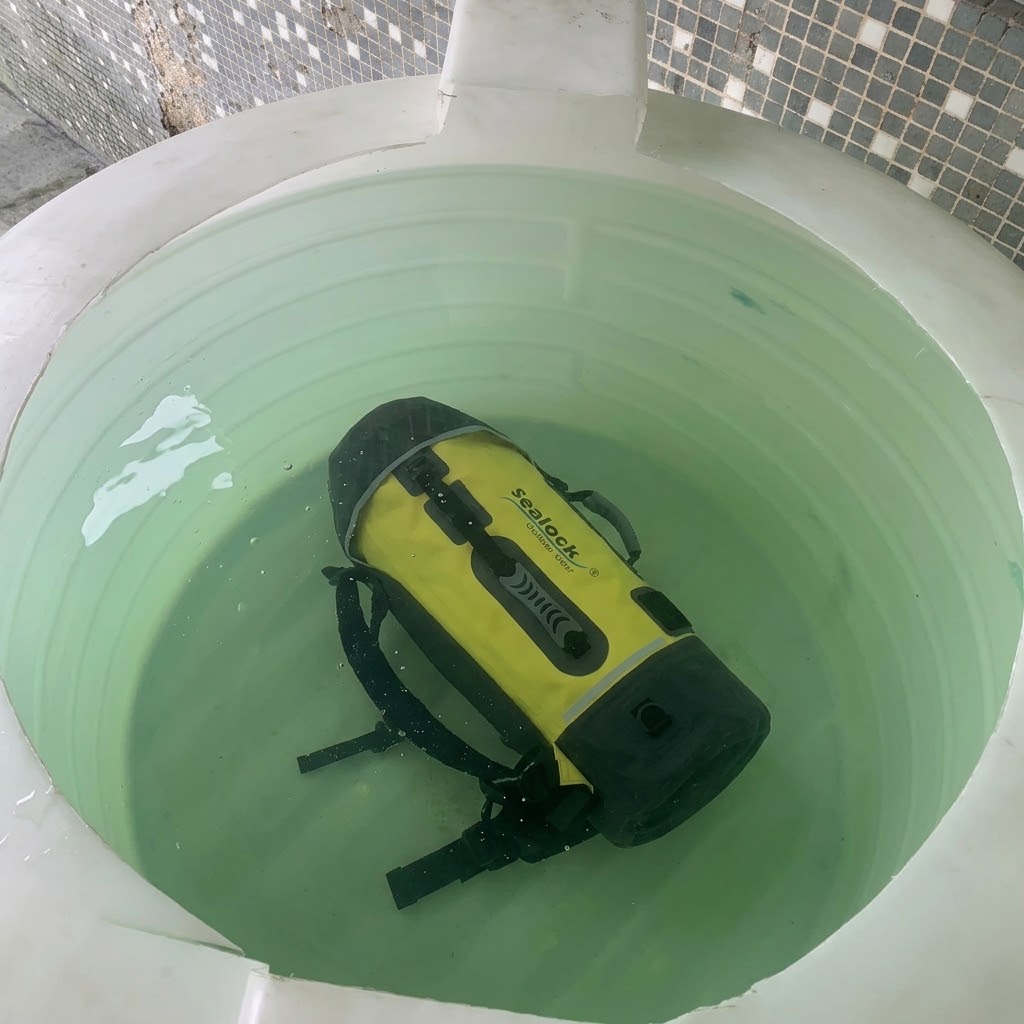

Sealock führt außerdem das komplette Kundeninspektionsverfahren für Fertigwaren strikt durch:Auspacken, Vakuumextraktion, 24-stündige Ruhepause und Feststellung von Luftlecks. Dies ist bei einer großen Packung wichtiger als irgendwo sonst in der Reihe: Ein langsames Leck, das ein großes versiegeltes Volumen während eines kurzen Eintauchens maskieren kann, lässt das Vakuum über einen ganzen Tag hinweg messbar entweichen. Darüber hinaus prüft das Labor die Schweißverbindungs- und Schälfestigkeit, den Druckverformungsrest der Dichtung, die Prüfung des Verschlusszyklus, die Nahtfestigkeit mit einem Belastungstest über mehr als 1.500 Zyklen und ruckartiger Belastung an Gurt- und Hüftgurtankern, Abrieb, Reißfestigkeit, Zugfestigkeit, Salzsprühnebel, UV-Strahlung, Farbechtheit und Farbunterschiede.

FAQ: Herstellung von IPX8-Rucksäcken

F: Warum kann ein Rolltop-Rucksack nicht die Schutzart IPX8 erreichen?
A: Weil die Dichtkraft eines Rolltops davon abhängt, wie der Benutzer es faltet und befestigt, und nicht von einer technischen Kompression. Es ist hervorragend gegen Regen, Spritzwasser und kurzes Eintauchen geeignet – weshalb unsere Rolltop-Rucksäcke nach einem verifizierten IPX7-Standard eingestuft sind – aber ein deklarierter IPX8-Schutz erfordert eine Dichtung, die durch eine kontrollierte, wiederholbare Klemmkraft zusammengedrückt wird.

F: Wie stark sollte die Dichtung komprimiert werden?
A: In einem ziemlich schmalen Bereich: Etwa 40 % der ursprünglichen Dicke sind ideal, 50 % sind das praktische Maximum und unter etwa 10–15 % gibt es keine zuverlässige Abdichtung. Bei einer Komprimierung über 50 % besteht die Gefahr, dass der Gummi nicht zurückprallt, wodurch eine dauerhafte Lücke entsteht.

F: Woher wissen Sie, dass die Dichtung auch nach zwei Jahren noch dichtet?
A: Indem Sie den Druckverformungsrest angeben – getestet nach ASTM D395 –, anstatt ihn anzunehmen. Eine Verbindung mit einem schlechten Druckverformungsrest dichtet vom ersten Tag an und hört nach und nach auf. Der Dichtungsbestand wird bei der Eingangskontrolle auf Härte und Druckverformungsrest geprüft.

F: Was ist der schwierigste Teil eines IPX8-Pakets?
A: Gleichmäßiges Spannen über eine weite Öffnung. Ein zentraler Kompressionsriemen konzentriert die Kraft in der Mitte und gibt weniger an den Enden ab. Daher benötigt der Verschluss eine versteifte Klappe, Kompressionsanschläge und ein Dichtungsprofil, das an die tatsächliche Kraftkurve angepasst ist – dann wird die Kompression über die gesamte Breite bei der Inspektion überprüft.

F: Schwebt ein IPX8-Paket?
A: Eine versiegelte Packung fängt Luft ein und schwimmt, was nützlich ist – aber dieselbe eingeschlossene Luft drückt beim Eintauchen auf den Verschluss nach außen, daher müssen die Hülle und die Dichtung für den Druck aus beiden Richtungen ausgelegt sein.

F: Was sollten wir verlangen, um einen IPX8-Anspruch zu begründen?
A: Die angegebene Tiefe und Dauer sowie ein Testbericht über das fertige Produkt. IPX8 ohne angegebene Tiefe ist nicht nachweisbar und ist die häufigste Überforderung bei wasserdichter Ausrüstung.
