1. Was ist HF-Schweißen?

HF-Schweißen – auch Hochfrequenzschweißen (HF) oder dielektrisches Schweißen genannt – ist ein Herstellungsverfahren, bei dem thermoplastische Materialien mithilfe elektromagnetischer Energie und nicht durch äußere Hitze, Klebstoffe oder mechanische Befestigungen verbunden werden. Die beiden Begriffe sind in der industriellen Praxis austauschbar; Die zugrunde liegende Physik ist identisch.

Das charakteristische Merkmal des HF-Schweißens ist, wo die Wärme entsteht. Beim herkömmlichen Heißsiegeln wird Wärmeenergie auf die Materialoberfläche aufgebracht und nach innen geleitet. Beim HF-Schweißen dringt das elektromagnetische Feld in das Material ein und erzeugt von innen heraus Wärme auf molekularer Ebene. Durch diese innere Erwärmung entsteht eine Verbindung, die in den meisten Fällen stärker ist als das Grundgewebe auf beiden Seiten der Verbindung.

Die Technologie wird seit den 1940er Jahren industriell eingesetzt, zunächst für medizinische und Verpackungsanwendungen auf PVC-Basis. Seine Einführung in der Herstellung hochwertiger Outdoor-Ausrüstung beschleunigte sich, da TPU PVC in allen Produktkategorien ersetzte, in denen es auf Flexibilität, Umweltverträglichkeit und langfristige Leistung ankommt. Heutzutage ist HF-Schweißen die Standardkonstruktionsmethode für jedes wasserdichte Produkt, das einem anhaltenden hydrostatischen Druck standhalten muss – und nicht nur die Beständigkeit gegen Oberflächenspritzer.

Typische Produktanwendungen sind:

• Tauchbare Trockentaschen und wasserdichte Rucksäcke
• Auslaufsichere Softcooler und isolierte Träger
• Aufblasbare Außenstrukturen
• Wasserdichte medizinische Transportverpackung
• Koffer für militärische und taktische Ausrüstung

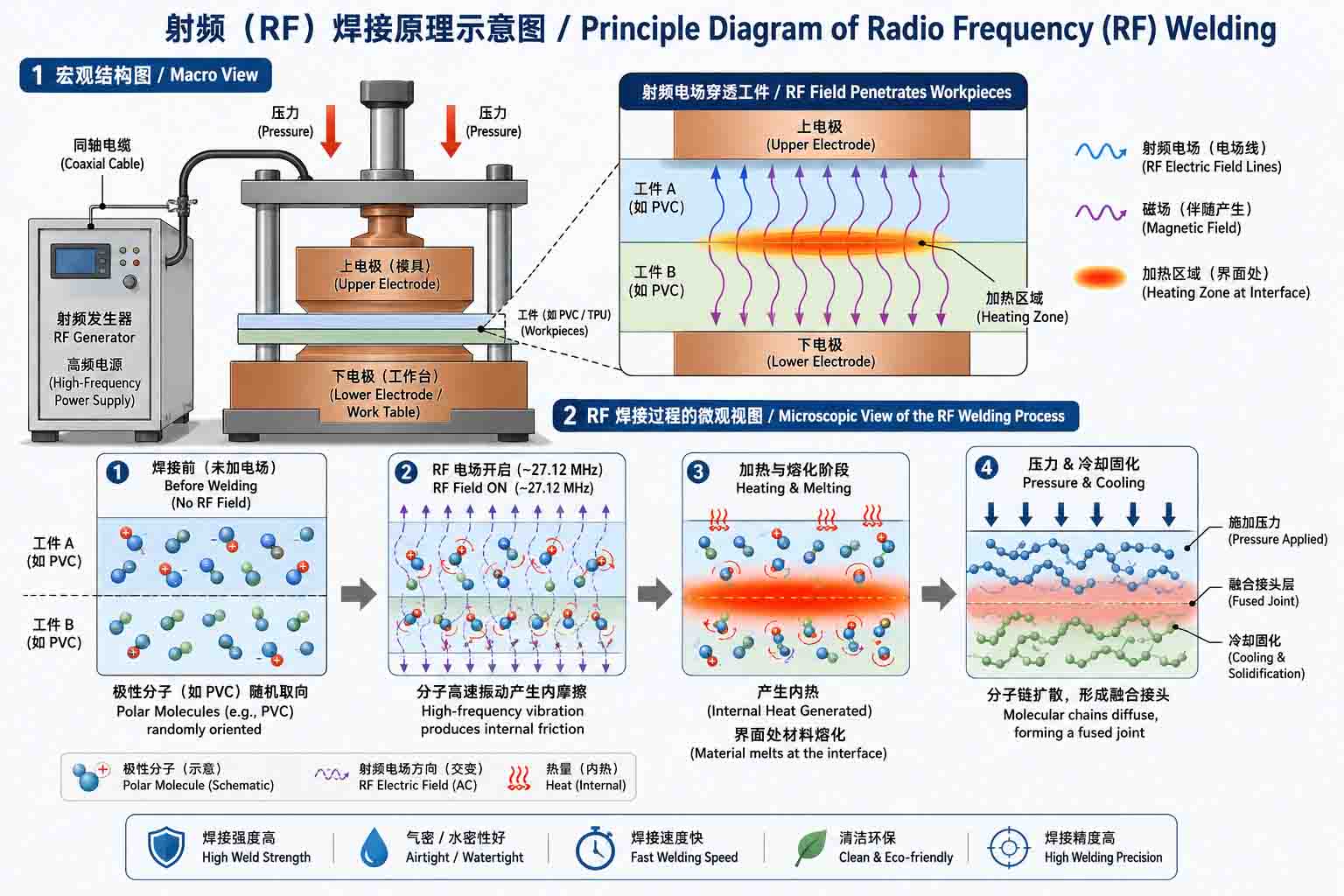

2. Funktionsweise des HF-Schweißens

HF-Schweißgeräte funktionieren, indem sie einen hochfrequenten Wechselstrom – typischerweise zwischen 27 MHz und 40 MHz, wobei 27,12 MHz die gebräuchlichste industrielle Frequenz ist – zwischen zwei Metallelektroden (Matrizen oder Platten genannt) leiten. Zwischen diese Matrizen wird das zu verschweißende Material gelegt.

Wenn thermoplastische Materialien mit polaren Molekülstrukturen einem schnell wechselnden elektromagnetischen Feld ausgesetzt werden, versuchen ihre Moleküle, sich bei jeder Schwingung des Feldes neu auszurichten. Bei 27,12 MHz bedeutet dies etwa 27 Millionen Neuausrichtungsversuche pro Sekunde. Die durch diese molekulare Bewegung erzeugte Reibung erzeugt Wärme – nicht an der Oberfläche, sondern gleichmäßig über die gesamte Materialdicke an der Schweißzone.

Gleichzeitig übt die Presse kontrollierten pneumatischen Druck auf die Matrizen aus und verdichtet so die Materialschichten. Wenn die Innentemperatur den Schmelzpunkt des Materials erreicht, schmelzen die Schichten an der Grenzfläche und vermischen sich auf molekularer Ebene. Wenn HF-Energie entfernt wird und das Material unter anhaltendem Druck abkühlt, sind die beiden Schichten zu einem zusammenhängenden Material geworden – nicht geklebt, nicht genäht, sondern verschmolzen.

Diese interne Wärmeerzeugung hat gegenüber oberflächennahen Wärmemethoden mehrere praktische Vorteile:

• Die Verbindung bildet sich gleichmäßig über die gesamte Schweißzone und verläuft nicht von der Oberfläche nach innen
• Die Wahrscheinlichkeit, dass die Außenflächen anbrennen oder sich verformen, ist geringer, da die Elektroden selbst nicht die Schmelztemperatur erreichen müssen
• Komplexe Formgeometrien können präzise, ​​wiederholbare Schweißmuster einschließlich Kurven, Ecken und mehrschichtiger Verbindungen erzeugen
• Die Zykluszeiten sind kurz – typischerweise 3 bis 15 Sekunden pro Schweißnaht, je nach Materialstärke und Matrizenfläche

3. Warum sich TPU besonders gut für das HF-Schweißen eignet

Nicht alle Thermoplaste reagieren gleichermaßen auf HF-Schweißen. Der Prozess hängt davon ab, dass das Material eine polare Molekülstruktur aufweist – eine Struktur, in der die elektrische Ladung ungleichmäßig über das Molekül verteilt ist. Polare Moleküle reagieren auf elektromagnetische Wechselfelder, indem sie versuchen, sich zu orientieren; Dieser Orientierungsversuch ist es, der Wärme erzeugt.

TPU (Thermoplastisches Polyurethan) hat aufgrund der Urethanbindungen in seinem molekularen Rückgrat eine natürlich polare Struktur. Dadurch reagiert es sehr gut auf HF-Energie und lässt sich relativ leicht gleichmäßig über eine Reihe von Dicken und Laminatkonfigurationen hinweg schweißen.

Zusätzlich zur HF-Kompatibilität bringt TPU mehrere Materialeigenschaften mit, die es zum bevorzugten Substrat für hochwertige wasserdichte Outdoor-Ausrüstung machen:

Andere RF-schweißbare Materialien umfassen PVC-beschichtete Stoffe, EVA und bestimmte PU-Folien. PVC ist die veraltete Option – es lässt sich leicht und kostengünstig schweißen, birgt jedoch regulatorische Risiken im Zusammenhang mit Weichmachern und wird bei niedrigen Temperaturen spröde. Für langlebige Produkte oder für Marken mit Umweltauflagen ist TPU die praktische Wahl.

4. HF-Schweißen vs. herkömmliches Nähen: Was der Unterschied in der Anwendung tatsächlich bedeutet

Der Vergleich zwischen HF-geschweißten Nähten und genähten Nähten ist aus technischer Sicht einfach, aber es lohnt sich, genau anzugeben, wo und wie genähte Konstruktionen versagen – denn der Versagensmodus ist oft langsam und nicht offensichtlich, bis er es nicht mehr ist.

Besondere Aufmerksamkeit verdient der Fehlermodus des Nahtbandes. Die Leistung des Bandes ist im Neuzustand und unter moderaten Bedingungen ausreichend. Das Problem besteht darin, dass wasserdichte Taschen und Kühlboxen nicht unter gemäßigten Bedingungen funktionieren – sie werden mit schwerer, nasser Ausrüstung vollgestopft, beim Transport wiederholt durchgebogen, in heißen Fahrzeugen gelassen und gelegentlich darauf gesetzt. Unter diesen realen Belastungen beginnen sich die Klebestellen des Klebebands an Kanten und Ecken zu lösen. Die Delamination ist von außen unsichtbar, bis bereits Wasser eindringt.

Beim HF-Schweißen wird dieser Abbauweg vollständig eliminiert. Es gibt keine Klebebandkanten, die angehoben werden müssen, keine Nadellöcher, die unter Druck geöffnet werden müssen, und keinen Faden, der an den Nahtbelastungspunkten abgenutzt werden muss. Die Schweißzone hält entweder, oder nicht – und bei einer ordnungsgemäß ausgeführten Schweißung auf kompatiblem Material hält sie weit über den Punkt hinaus, an dem das umgebende Gewebe zuerst versagen würde.

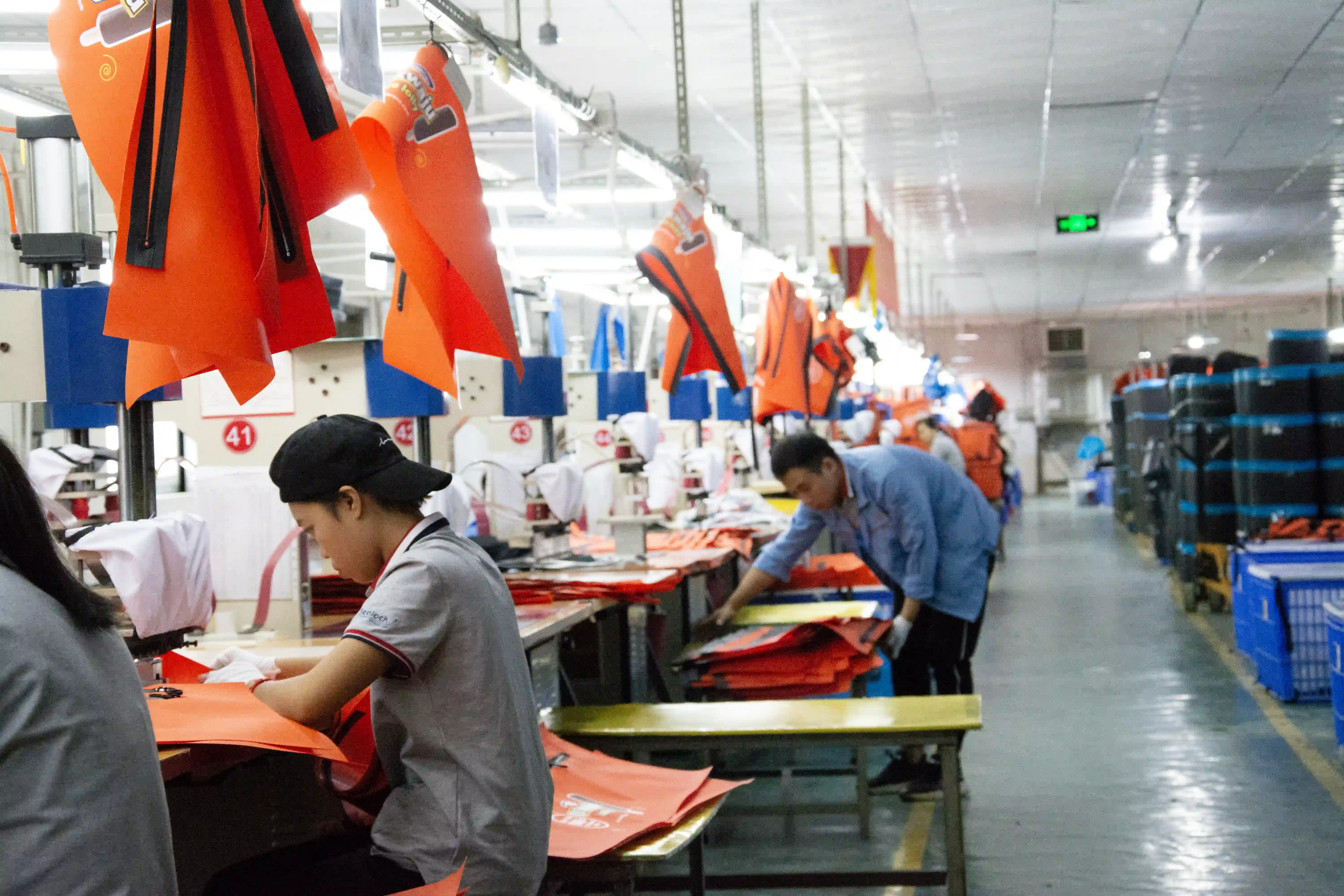

5. Der Herstellungsprozess des HF-Schweißens, Schritt für Schritt

Schritt 1 – Materialvorbereitung

TPU-laminierte Platten werden mithilfe von CNC-Schneide- oder kundenspezifischen Stanzsystemen auf präzise Abmessungen zugeschnitten. Die Blechgenauigkeit in dieser Phase wirkt sich direkt auf die spätere Schweißnahtausrichtung aus; Selbst eine Maßabweichung von nur wenigen Millimetern führt zu einer falsch ausgerichteten Schweißzone. Materialoberflächen müssen frei von Verunreinigungen sein – Öle von der Handhabung, Staub vom Schneiden oder Feuchtigkeit von der Lagerung können die HF-Energieübertragung stören und zu einer unvollständigen Fusion führen.

Schritt 2 – Werkzeugauswahl und Maschineneinrichtung

Der Schweißstempel ist die geformte Elektrode, die die Schweißnahtgeometrie bestimmt. Unterschiedliche Produktkonfigurationen erfordern unterschiedliche Matrizenprofile – eine Flachnahtmatrize für Plattenverbindungen, eine Formmatrize für gebogene Verschlüsse oder Verstärkungsflicken, eine Multihohlraummatrize für großvolumige, sich wiederholende Schweißnähte. Die Auswahl der Matrize wird auf die spezifische Schweißnahtgeometrie abgestimmt, die das Produkt erfordert. Maschinenparameter – Frequenz, Leistungsabgabe, Pressdruck und Zykluszeit – werden auf die spezifische TPU-Formulierung und die zu verschweißende Materialdicke kalibriert. Diese Parameter werden in der Produkt-SOP dokumentiert und über alle Produktionsläufe hinweg konsistent wiederholt.

Schritt 3 – Materialpositionierung

Die Platten werden innerhalb der Form entsprechend der Schweißnahtanordnung ausgerichtet. Eine konsistente Positionierung ist entscheidend für die Gleichmäßigkeit der Schweißnahtbreite. Die meisten professionellen HF-Schweißanlagen verwenden Vorrichtungsführungen oder Passmarken, um Schwankungen bei der Positionierung des Bedieners zu vermeiden.

Schritt 4 – RF-Energieaktivierung und Druckbindung

Die Presse schließt und übt pneumatischen Druck auf den Materialstapel aus. Die HF-Energie wird für die kalibrierte Zyklusdauer aktiviert. Interne molekulare Erwärmung bringt das Material an der Schweißnahtschnittstelle auf Schmelztemperatur, während die Außenflächen unter ihrem Verformungspunkt bleiben. Der Druck wird während dieser Phase aufrechterhalten.

Schritt 5 – Abkühlen unter Druck

Die HF-Energie wird abgeschaltet, der Pressendruck wird jedoch während der Abkühlphase aufrechterhalten. Dies ist ein Schritt, der in Fertigungsumgebungen mit geringerer Qualität häufig abgekürzt wird, und er ist wichtig: Wenn der Druck abgelassen wird, bevor sich die Schweißzone verfestigt hat, kann sich das geschmolzene Material verformen, was zu einer schwächeren Verbindung mit Dimensionsinkonsistenzen führt. Die richtige Abkühlzeit wird während der Parameterentwicklungsphase bestimmt und als nicht verhandelbarer Teil des Zyklus behandelt.

Schritt 6 – Trimmen und Inspektion

Gratmaterial am Schweißnahtumfang wird getrimmt. Jede Schweißnaht wird visuell auf Brandflecken, unvollständige Schweißzonen oder Maßabweichungen überprüft, bevor das Teil zur nächsten Montagestufe übergeht.

6. Nahttechnik: Die Variablen, die bestimmen, ob eine Schweißnaht hält

Beim HF-Schweißen handelt es sich nicht um einen Prozess, bei dem konsistente Maschineneinstellungen unabhängig von anderen Faktoren zu konsistenten Ergebnissen führen. Die Nahtleistung wird durch das Zusammenspiel mehrerer Variablen bestimmt, die jeweils verstanden und kontrolliert werden müssen.

Schweißnahtbreite

Breitere Schweißzonen verteilen die Spannung über eine größere Fläche und führen im Allgemeinen zu einer höheren Nahtplatzfestigkeit. Bei Produkten, die einem anhaltenden hydrostatischen Druck oder einer dynamischen Belastung ausgesetzt sind – tauchbare Trockentaschen, Kühlerbodennähte, Füllblasenverbindungen – ist die minimale Schweißnahtbreite ein Spezifikationselement und kein nachträglicher Gedanke bei der Produktion. Schmale Schweißnähte an Ecken und Radiusübergängen sind häufige Fehlerursachen und sollten bei der Werkzeugkonstruktion ausdrücklich berücksichtigt werden.

HF-Leistungskonsistenz

Eine instabile Leistungsabgabe während des Schweißzyklus führt zu einer ungleichmäßigen internen Erwärmung. Die visuellen Indikatoren sind Brandflecken in Zonen mit hoher Leistung und blasse, unterversorgte Bereiche an anderen Stellen. Beides ist bei druckbelasteten Produkten nicht akzeptabel. Professionelle HF-Schweißgeräte sorgen während des gesamten Zyklus für eine konstante Leistungsabgabe. Die regelmäßige Überprüfung der Kalibrierung ist Teil einer verantwortungsvollen Gerätewartung.

Passende Materialstärke und Rezeptur

Die HF-Schweißparameter sind spezifisch für die Materialstärke und die TPU-Formulierung. Ein für 0,8 mm dicke TPU-Folien optimierter Parametersatz führt bei der Anwendung auf 1,5 mm dicke laminierte Stoffe zu einer unzureichenden Verschmelzung und kann bei umgekehrter Verwendung zu einem Verbrennen dünnerer Materialien führen. Wenn sich die Materialspezifikationen zwischen Produktläufen ändern – unterschiedliche Stoffgewichte, unterschiedliche TPU-Beschichtungsgewichte –, müssen die Parameter erneut validiert werden und es darf nicht davon ausgegangen werden, dass sie übertragen werden.

Häufige Fehlerursachen

• Unzureichende HF-Energie oder Zykluszeit:Erzeugt eine Verbindung, die auf der Oberfläche vollständig aussieht, bei niedrigem Druck jedoch versagt, da die Schnittstelle nie die volle Schmelztemperatur erreicht
• Oberflächenverschmutzung:Öle, Feuchtigkeit oder Partikel an der Schweißnahtschnittstelle erzeugen örtliche Hohlräume, in denen keine Verschmelzung stattgefunden hat
• Falscher Pressdruck:Bei einem zu niedrigen Wert trennt sich die geschmolzene Grenzfläche vor dem Abkühlen. Ein zu hoher Wert kann Material aus der Schweißzone verdrängen und so die effektive Bindungsbreite verringern
• Vorzeitiger Druckabbau beim Abkühlen:Führt zu Dimensionsverzerrungen und verringerter Haftfestigkeit an den Schweißzonenrändern
• Werkzeugverschleiß:Abgenutzte oder beschädigte Formoberflächen führen zu einer ungleichmäßigen Druckverteilung, was zu einer unterschiedlichen Schweißqualität auf der gesamten Formoberfläche führt

7. HF-Schweißen in der Soft Cooler-Herstellung

Soft Cooler stellen eine besonders anspruchsvolle Anwendung für die Nahttechnik dar, da sie hydrostatische Anforderungen (die Auskleidung muss Wasser halten, ohne zu lecken) mit thermischen Anforderungen (das Isolationssystem darf nicht durch Feuchtigkeitsinfiltration beeinträchtigt werden) und Hygieneanforderungen (Innenflächen müssen reinigbar und schimmelresistent sein) kombinieren.

Bei einem genähten Softkühler ist die Naht zwischen der Innenauskleidung und der Isolierschaumschicht ein Feuchtigkeitsweg. Geschmolzenes Eiswasser dringt durch Nadellöcher ein und sammelt sich zwischen der Auskleidung und dem Schaumstoff, wo es nicht abfließen oder trocknen kann. Bei regelmäßiger Verwendung über Wochen hinweg führt dies zu einer anhaltenden Geruchs- und Schimmelbildung, die Einkaufsverantwortliche immer wieder als Hauptbeschwerde über die Produktqualität älterer Lieferanten bezeichnen.

Beim HF-Schweißen wird dieser Pfad strukturell eliminiert. Die Innenauskleidung eines HF-geschweißten Softkühlers ist ein einzelnes wasserdichtes Becken – keine Nahtlücken, keine Nadellöcher, keine Klebebandkanten. Geschmolzenes Eiswasser bleibt im Liner und kann ausgeschüttet oder abgewischt werden. Die Isolationsschicht bleibt während der gesamten Lebensdauer des Produkts trocken.

Zusätzliche Leistungsvorteile der HF-geschweißten Weichkühlerkonstruktion:

• Die luftdichte Innenkammer reduziert den konvektiven Wärmeaustausch und verbessert so direkt die Eishaltedauer
• Glatte, porenfreie TPU-Innenflächen erfüllen die Standards für den Kontakt mit Lebensmitteln und sind resistent gegen mikrobielles Wachstum
• HF-geschweißte Verstärkungsflicken ermöglichen die Befestigung von D-Ringen und Griffen, ohne die primäre wasserdichte Membran zu durchbohren
• Als Ergänzung zum geschweißten Gehäuse können wasserdichte Reißverschlusssysteme integriert werden, um die hermetische Leistung am Zugangspunkt aufrechtzuerhalten

8. Labortests und Qualitätskontrolle für HF-geschweißte Produkte

HF-geschweißte Konstruktionen sind nur so zuverlässig wie der QC-Prozess, der sie validiert. Eine Sichtprüfung ist notwendig, reicht aber nicht aus – eine Naht kann an der Oberfläche vollständig verschmolzen erscheinen, enthält aber innere Hohlräume, die unter Druck versagen. Eine professionelle Qualitätskontrolle für wasserdichte HF-geschweißte Produkte umfasst mehrere unterschiedliche Testprotokolle.

Luftdrucktest (hydrostatisch).

Der direkteste Test der Nahtintegrität für druckbelastete Produkte. Der fertige Beutel oder Kühler wird auf einen bestimmten Innendruck aufgeblasen – 1,0 Bar ist der Standard für extreme Marine- und Tauchanwendungen – und für einen definierten Zeitraum auf diesem Druck gehalten. Der Beutel wird untergetaucht oder mit Seifenwasser beobachtet, um Mikroblasenemissionen an jeder Naht oder Verschlussstelle zu erkennen. Keine Emissionen ist die bestandene Bedingung. Dieser Test bestätigt gleichzeitig sowohl die hydrostatische Leistung als auch die Ausblasfestigkeit.

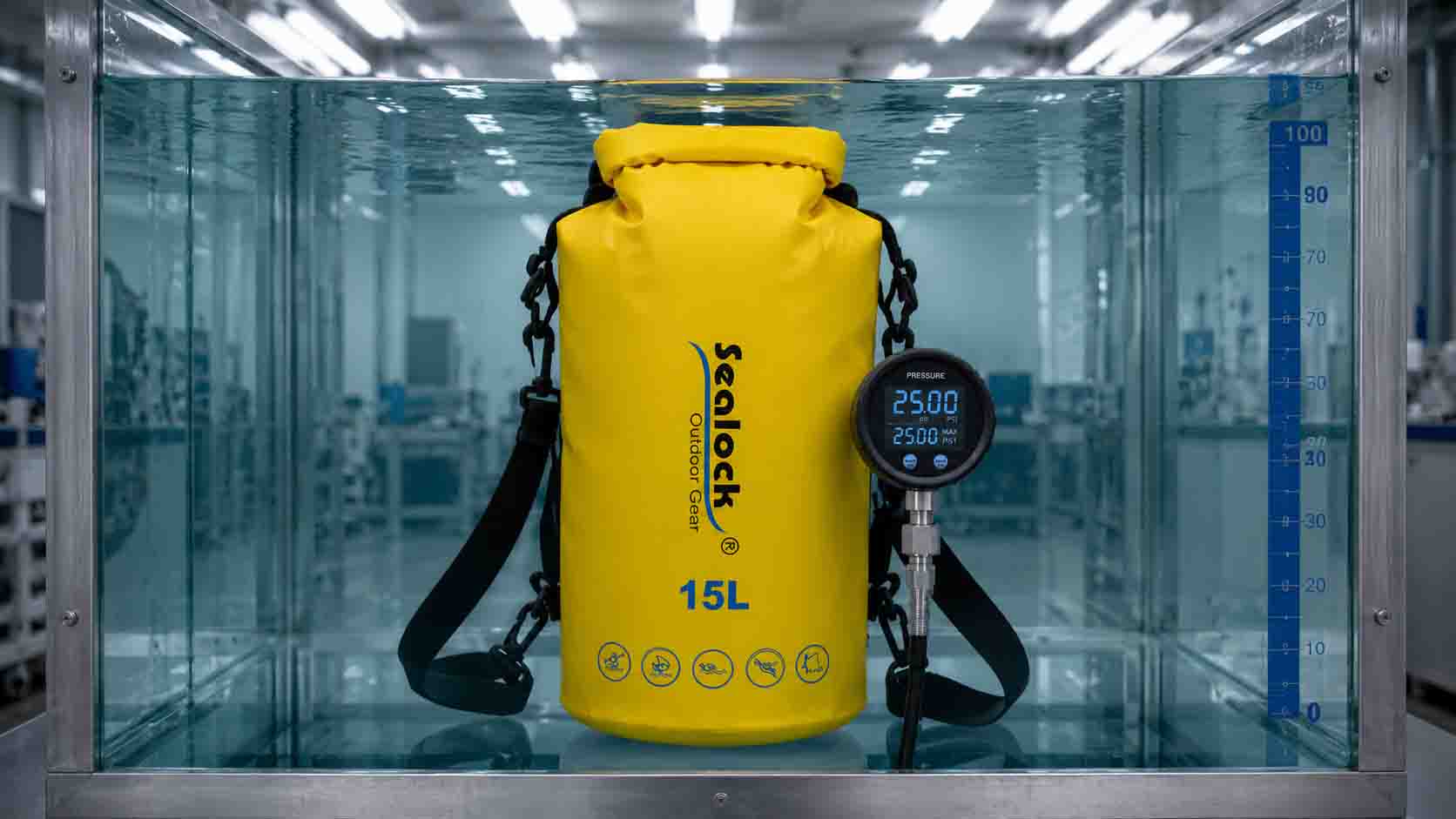

Wasserimmersionstest

Das Produkt wird für eine definierte Dauer in einer bestimmten Tiefe eingetaucht und anschließend im Inneren auf eindringende Feuchtigkeit überprüft. Dieser Test identifiziert Mikroleckstellen, die bei Tests mit statischem Luftdruck möglicherweise keine erkennbaren Blasen erzeugen, unter realen Eintauchbedingungen jedoch das Eindringen von Wasser ermöglichen.

Nahtplatztest

Ein zerstörender Test, der den Druck misst, bei dem eine Schweißzone versagt. Der Berstdruck wird mit dem Minimum der Produktspezifikation verglichen. Ergebnisse unterhalb der Spezifikation deuten auf ein Prozessparameterproblem hin, das diagnostiziert und korrigiert werden muss, bevor die Produktion fortgesetzt wird. Burst-Tests werden in der Regel auf Mustersätze aus jedem Produktionslauf und nicht auf einzelne Einheiten angewendet.

Kaltflextest

Schweißzonen, die bei Umgebungstemperatur gut funktionieren, können bei niedrigen Temperaturen zu spröden Fehlerstellen werden, insbesondere wenn die Materialformulierung oder die Kühlparameter nicht für den Einsatz bei kaltem Wetter optimiert wurden. Beim Kaltflextest werden Schweißproben wiederholtem Biegen bei Temperaturen bis zu -20 °C oder -30 °C unterzogen. Dadurch wird überprüft, ob die Naht unter den thermischen und mechanischen Bedingungen des Feldeinsatzes bei kaltem Wetter ihre Integrität behält.

Beschleunigter Bewitterungstest

Mithilfe von UV-Strahlung, hoher Luftfeuchtigkeit und zyklischer Salzlösungsexposition wird eine mehrjährige Meeresnutzung in komprimierter Laborzeit simuliert. Dieser Test wird auf Schweißzonenproben und nicht auf vollständige Produkte angewendet und bewertet die Haftung der TPU-Beschichtung, die Haltbarkeit der Schweißverbindung und die Dimensionsstabilität unter langfristiger Umweltbelastung.

9. Häufige Anwendungen von HF-geschweißten Produkten

Wasserdichte Outdoor-Ausrüstung

• Tauchbare Trockentaschen (Rollverschluss und Reißverschluss)
• Wasserdichte Rucksäcke und Seesäcke
• Kajak- und Rafting-Hüfttaschen
• Motorrad-Hecktaschen und wasserdichte Packtaschen

Soft Cooler und isolierte Träger

• Auslaufsichere, weiche Kühlrucksäcke
• Kühltaschen für Meeresfische
• Transportkühler für medizinische Proben und Impfstoffe
• Kommerzielle Kühlketten-Lieferbeutel

Industrielle und taktische Produkte

• Aufblasbare Unterstände und Strukturen für den Außenbereich
• Wasserdichte Ausrüstungshüllen und -koffer
• Taktische Trockentaschen nach Militärstandard
• Wasserdichte medizinische Verpackung und Eindämmung
