Die Zahl, die darüber entscheidet, ob eine Schweißnaht tatsächlich eine Schweißnaht ist

Vierter in einer Reihe aus dem Sealock-Labor: der Zug- und Schältester – und ein echter Bericht mit echten Zahlen von einem Dienstagmorgen im Juni

DONGGUAN, China – [Monatstag], 2026— Alles, was dieses Unternehmen herstellt, basiert auf einem Anspruch: dass sich zwei beschichtete Stoffstücke, die durch Hochfrequenzschweißen miteinander verschmolzen werden, während der gesamten Lebensdauer des Produkts wie ein einziges Materialstück verhalten. Jeder Packsack, jede Kühlbox, jede aufblasbare Boje ist dieser Anspruch, der sich ein paar hundert Mal um eine Naht herum wiederholt.

Es ist eine Behauptung, die Sie nicht durch Hinsehen überprüfen können. Eine perfekte Schweißnaht und eine Randnaht sehen von außen gleich aus – der Unterschied zeigt sich erst Monate später, wenn die Randnaht in den Händen eines Kunden beginnt, sich abzulösen. Deshalb gibt es die Maschine in diesem Artikel und warum ist sie von allem in unserem Labor diejenige, die am direktesten misst, ob unser Kernprozess funktioniert.

Es reißt die Schweißnaht auseinander und zeigt Ihnen genau an, wie sehr es sich anstrengen musste.

Welche Schälfestigkeit wird tatsächlich gemessen?

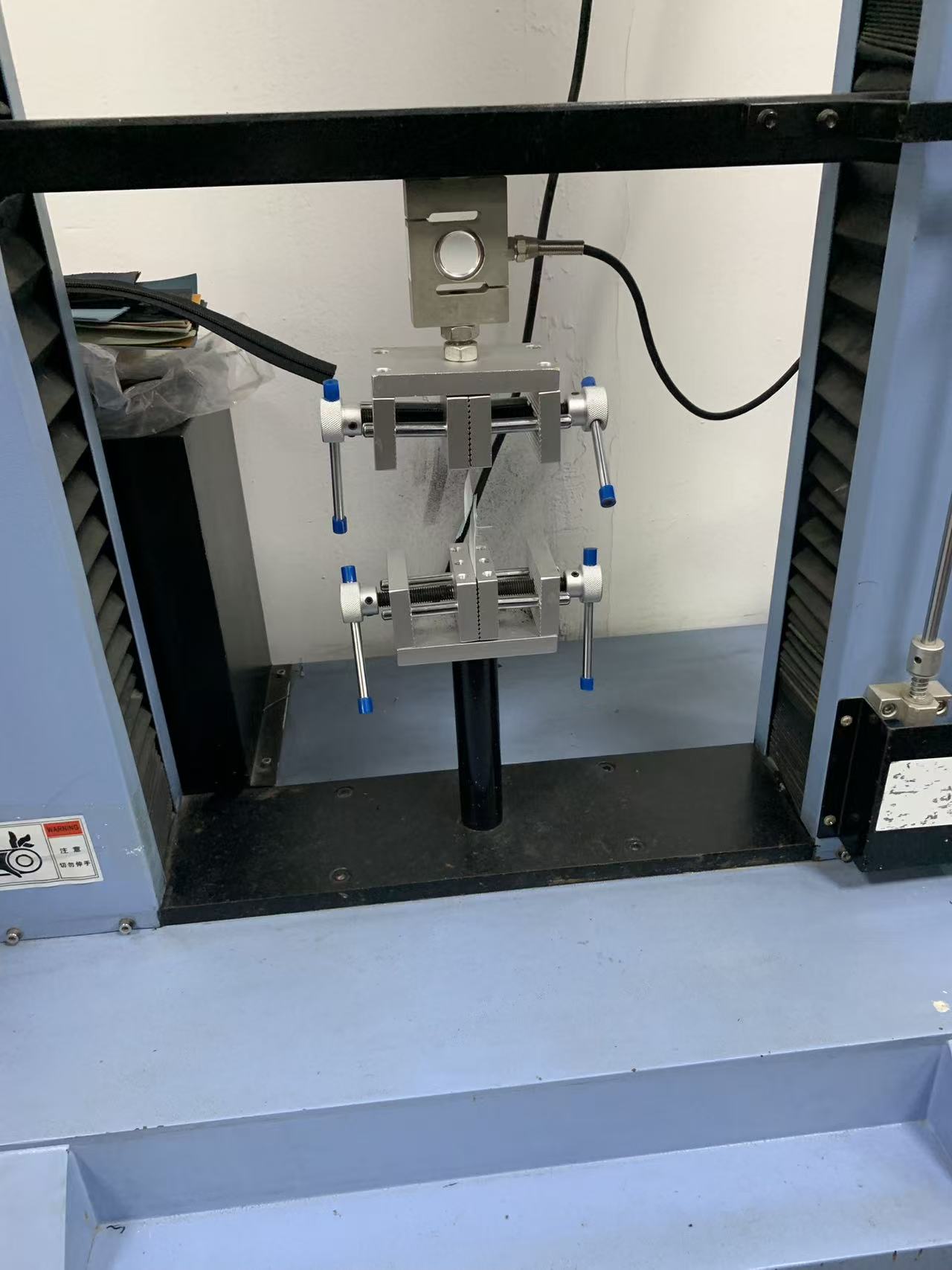

Nehmen Sie eine geschweißte oder laminierte Probe, greifen Sie die beiden Schichten in gegenüberliegenden Backen und drücken Sie sie mit kontrollierter Geschwindigkeit auseinander. Die Kraftmessdose erfasst kontinuierlich die erforderliche Kraft über die gesamte Länge der Trennung. Diese Kraft – in Kilogramm-Kraft oder Newton pro Millimeter Breite – ist die Schälfestigkeit und die ehrlichste verfügbare Einzelzahl für die Qualität einer Verbindung.

Es ist für uns an zwei verschiedenen Stellen wichtig. Das erste ist die Schweißnaht selbst: Wie stark hat die Hochfrequenzschweißung zwei Bleche verschmolzen? Eine leicht abgekühlte Schweißnaht sieht gut aus und blättert früh ab; Dieser Test fängt das auf, bevor es zu einer Produktionscharge wird. Der zweite Grund liegt in der Konstruktion des Materials selbst: Beschichtete und laminierte Stoffe sind selbst verbundene Baugruppen – eine Beschichtung oder Folie, die auf einem Grundstoff haftet – und wenn diese Laminierung delaminiert, versagt der Stoff von innen, unabhängig davon, wie gut wir ihn verschweißt haben. Hier werden beide getestet und beide müssen bestehen.

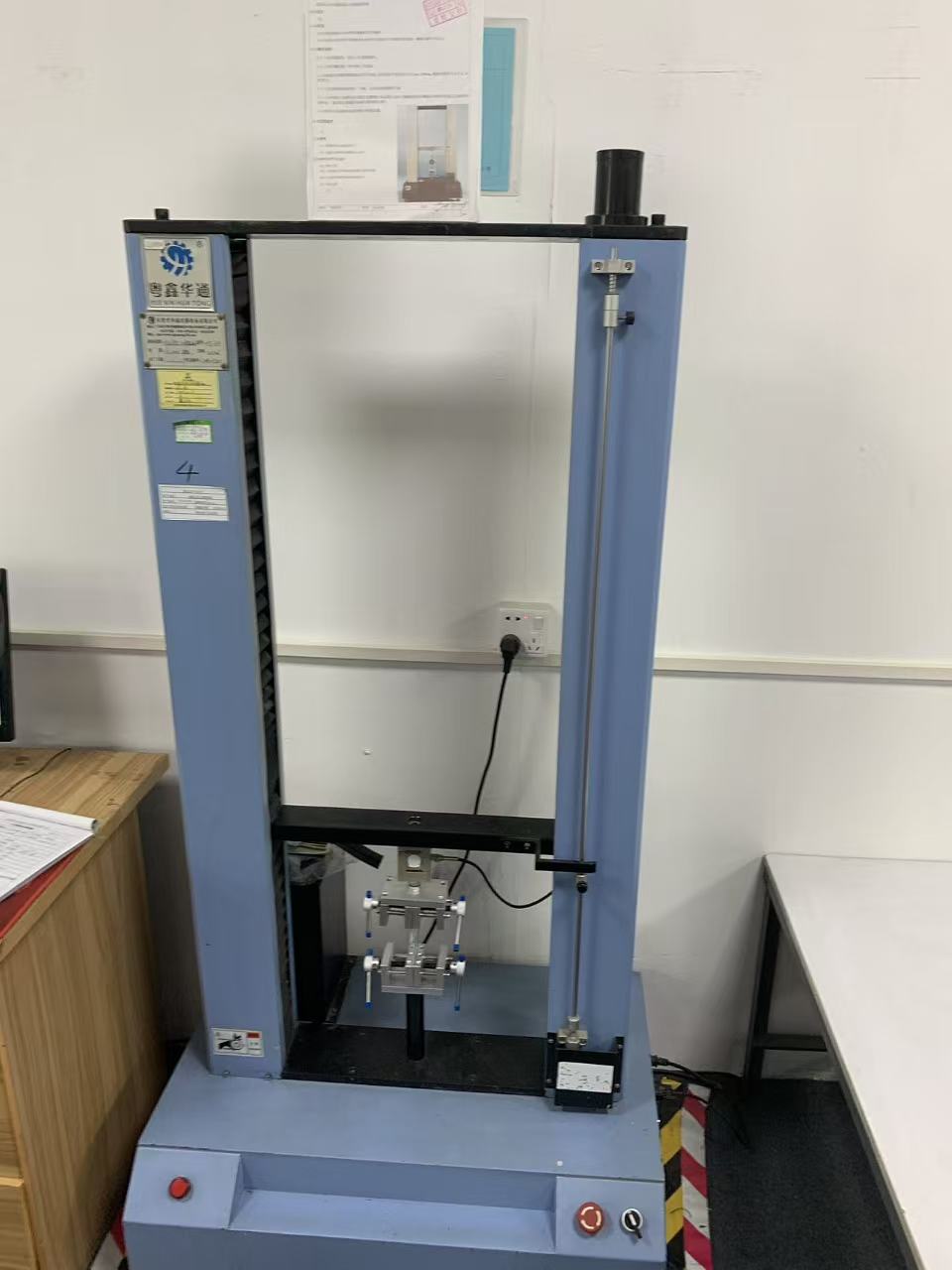

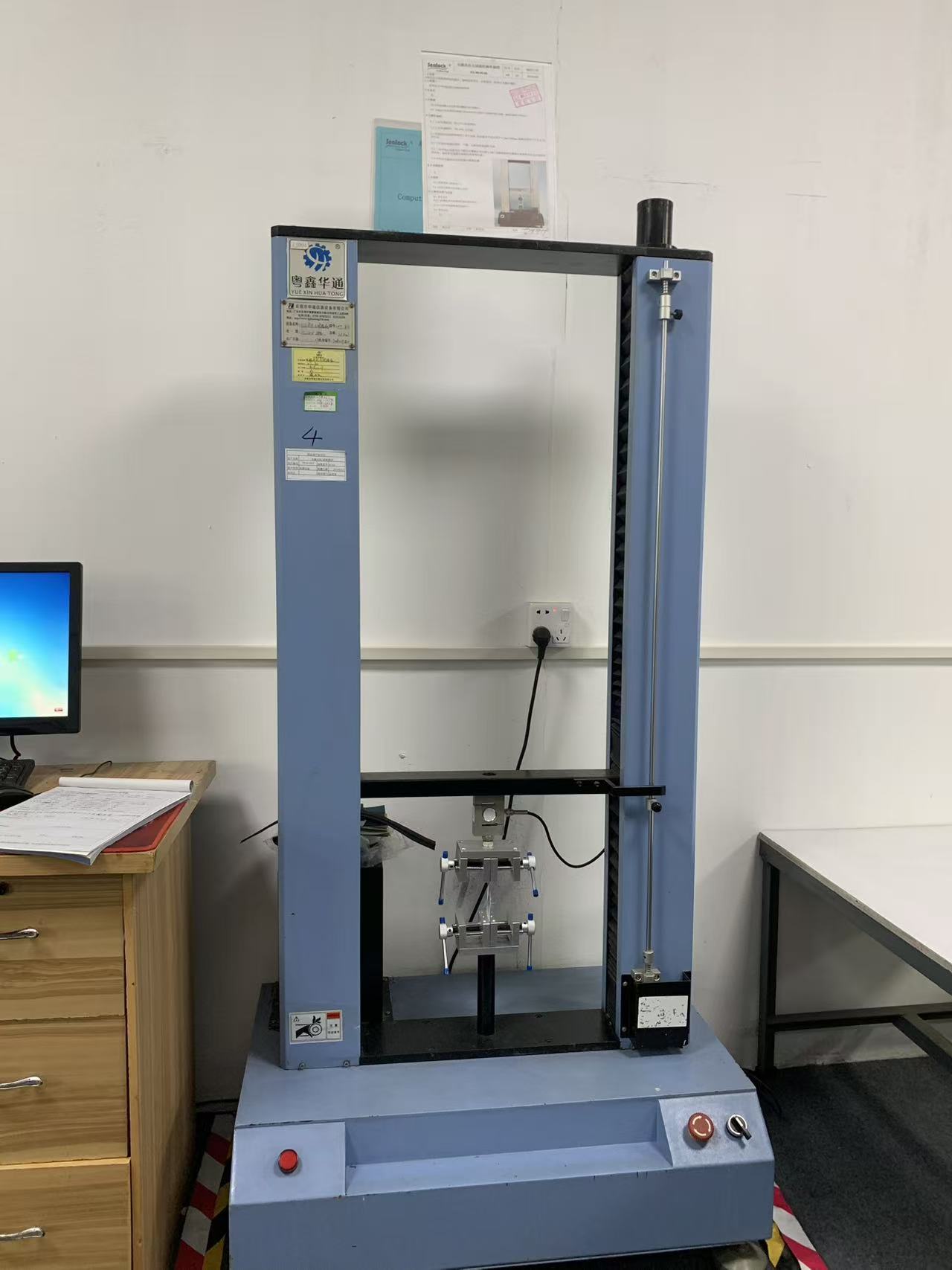

Die gleiche Maschine führt auch Zug- und Reißprüfungen durch, weshalb sich ihre Spannvorrichtungen je nach dem, was darin eingespannt ist, ändern. Aber Peel ist der Test, der am direktesten Aufschluss darüber gibt, was diese Fabrik beruflich macht.

Ein echter Bericht, ab 10:09 Uhr an einem Dienstagmorgen

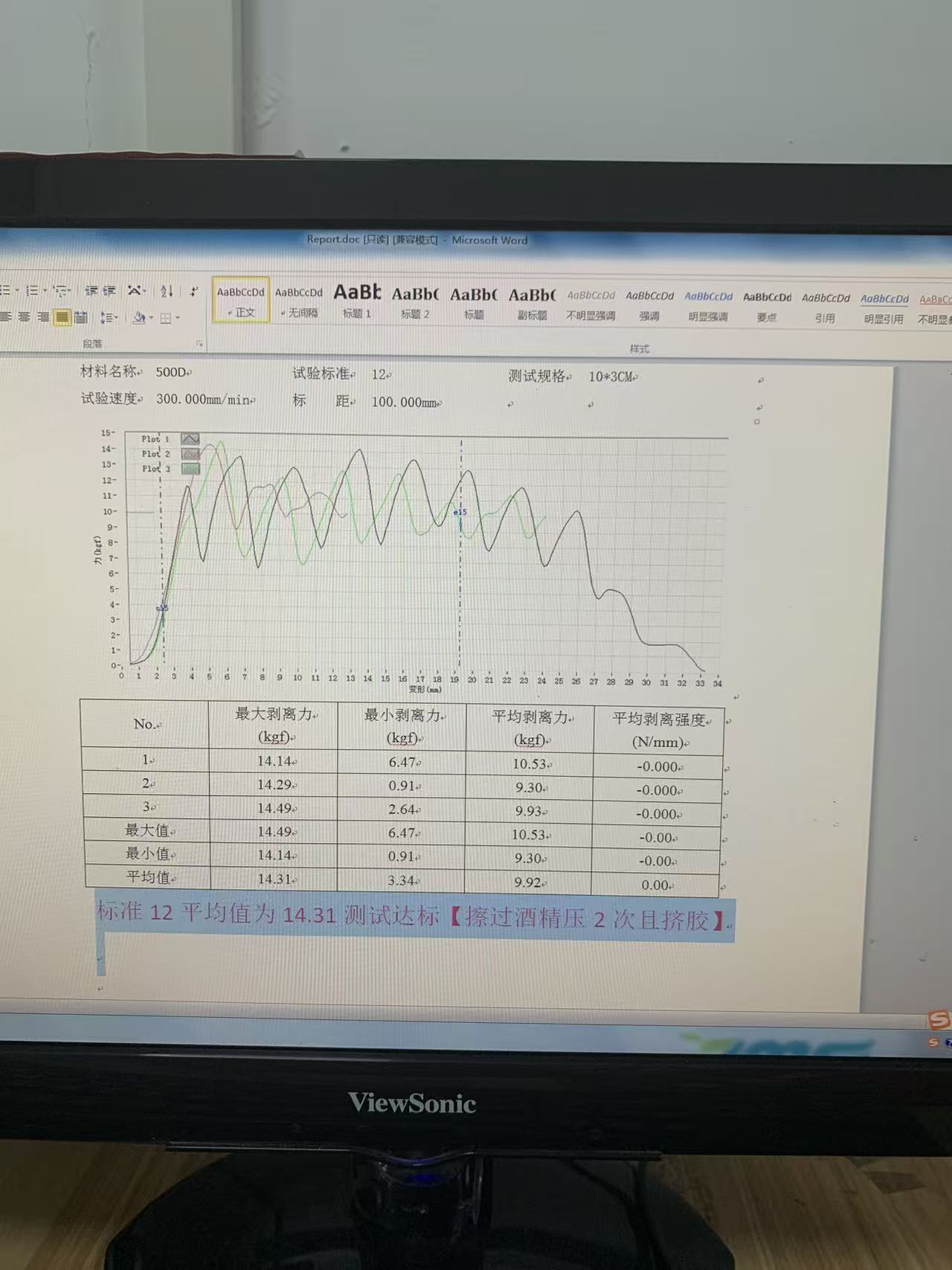

Anstatt dies abstrakt zu beschreiben, finden Sie hier einen tatsächlichen Lauf aus unserem Labor vom 10. Juni 2026 um 10:09 Uhr mit einem 500D-Material für ein Kundenprogramm.

Die Prüfparameter: Probengröße 10 × 3 cm, Messlänge 100 mm, Prüfgeschwindigkeit 300 mm/min. Es wurden drei Proben getestet – nicht eine, da ein einzelnes Schälergebnis nahezu bedeutungslos ist.

Die Ergebnisse in Kilogramm-Kraft:

• Probe 1:max. 14,14, min. 6,47, Durchschnitt 10,53
• Probe 2:max. 14,29, min. 0,91, Durchschnitt 9,30
• Probe 3:max. 14,49, min. 2,64, Durchschnitt 9,93
• Über die drei:höchstes Maximum 14,49, Mittelwert der Maxima 14,31, Mittelwert der Durchschnittswerte 9,92

Und dann die entscheidende Zeile, die der Betreiber am Ende des Berichts geschrieben hat:Gegenüber dem Standardwert 12 liegt der Durchschnitt bei 14,31 – Test besteht.

Dieser „Standard 12“ ist nicht spontan erfunden. Er stammt aus dem internen, revisionskontrollierten Akzeptanzstandard, den wir am Ende des letzten Artikels dieser Serie erwähnt haben: eine Tabelle mit den minimal akzeptablen Schälwerten für jedes Material, das wir routinemäßig verwenden – 1680D TPU, 840D doppelseitiges TPU, 600D ein- und doppelseitiges TPU, PVC und beschichtete Laminate, jeweils mit einer eigenen Nummer. Der Test liefert ein Ergebnis; Der Standard entscheidet, ob das Ergebnis gut ist. Der springende Punkt ist, dass beides vor und nicht nach der Prüfung aufgeschrieben wird.

Warum die Kurve gezackt ist und warum das der interessante Teil ist

Schauen Sie sich die Kraftkurven in diesem Bericht an und Sie werden keine glatte Linie sehen. Sie werden einen Sägezahn sehen – die Kraft steigt auf etwa 14, fällt wieder auf 7, steigt wieder an, immer wieder über die Länge der Probe, bevor sie am Ende schließlich abnimmt.

Diese Form ist kein Lärm und kein Fehler der Maschine. So sieht Peeling tatsächlich aus. Eine Bindung löst sich nicht gleichmäßig; Es löst eine Reihe kleiner, fortschreitender Fehlschläge aus, von denen jeder Kraftaufwand erfordert, um ihn auszulösen, und der dann im Verlauf seiner Ausbreitung kurzzeitig nachlässt. Die Spitzen sind dort, wo die Bindung Widerstand leistete; In den Tälern lässt ein Abschnitt los.

Genau aus diesem Grund werden im Bericht Maximum, Minimum und Durchschnitt für jede Probe erfasst. Das Maximum gibt Ihnen den besten Fall der Anleihe an. Der Durchschnitt verrät Ihnen das typische Verhalten über die gesamte Schale. Und das Minimum – beachten Sie Probe 2, wo die Kraft auf 0,91 kgf abfiel – zeigt Ihnen die schlechteste Stelle in dieser Probe, die Zahl, die einem Pessimisten am meisten am Herzen liegen sollte, denn eine Bindung versagt dort, wo sie am schwächsten ist, und nicht dort, wo sie am stärksten ist.

Drei Exemplare, drei Sätze dieser Figuren und ein Standard zum Vergleich. Das ist ein Ergebnis. Eine Zahl aus einem Exemplar ist eine Anekdote.

Die Klammer am Ende des Berichts

Es gibt ein Detail in diesem Bericht, das es wert ist, hervorgehoben zu werden, denn es sagt etwas darüber aus, wie dieses Labor denkt. Nach der bestandenen Entscheidung notierte der Bediener in Klammern die Probenvorbereitung: mit Alkohol abgewischt, zweimal angedrückt, mit Klebstoffauspressung.

Mit anderen Worten: Das Ergebnis wird nicht allein als Materialeigenschaft erfasst. Es wird als Eigentum von erfasstdieses Material, auf diese Weise verbunden. Die Schälfestigkeit ist immer eine Funktion des Prozesses – Oberflächenreinheit, Druck, Verweilzeit, wie viel Klebstoff aufgetragen wurde – und eine Zahl, die nicht angibt, bei welchem ​​Prozess sie hergestellt wurde, kann nicht reproduziert oder mit ihr argumentiert werden. Das Schreiben der Vorbereitung neben das Ergebnis ist das, was aus einer Messung einen Beweis macht.

Die unscheinbaren Bedingungen, die die Nummer gültig machen

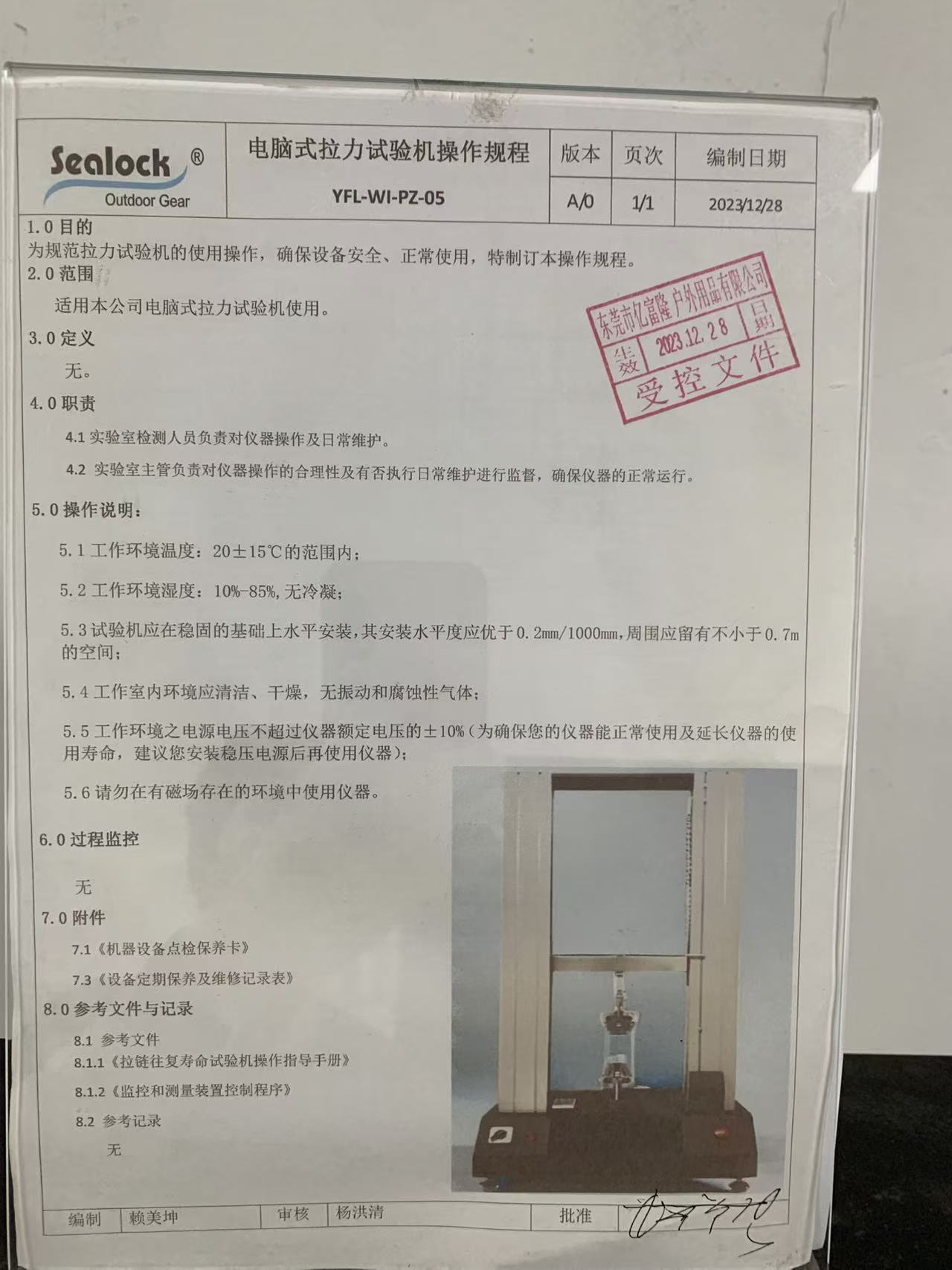

Dieses Instrument läuft nach der kontrollierten Prozedur YFL-WI-PZ-05, Revision A/0, und im Gegensatz zu den anderen Prozeduren in dieser Serie geht es bei den meisten davon überhaupt nicht um Tasten. Es geht um den Raum:

• Umgebungstemperatur 20 ± 15 °C, Luftfeuchtigkeit 10–85 % ohne Kondensation. Polymere sind temperaturempfindlich; Die gleiche Schweißnaht, die kalt und heiß getestet wurde, ergibt nicht die gleiche Zahl.
• Ebene auf einem stabilen Fundament installiert, mit einer Ebenheit von besser als 0,2 mm pro 1.000 mm und einem Freiraum von mindestens 0,7 m um die Maschine herum.
• Ein sauberer, trockener Raum ohne Vibrationen und korrosive Gase.
• Versorgungsspannung innerhalb von ±10 % des Nennwerts, mit Spannungsstabilisator empfohlen.
• Nicht in der Nähe von Magnetfeldern betreiben.

Nichts davon ist glamourös und alles ist tragend. Ein nicht ebener Zugrahmen führt zu einer außeraxialen Belastung. Eine Wägezelle speiste instabile Stromdrifts. Vibration fügt dem Signal, das Sie lesen, bis auf zwei Dezimalstellen Rauschen hinzu. Der Grund dafür, dass sich diese Klauseln in einem kontrollierten Dokument und nicht im Kopf einer Person befinden, liegt darin, dass sie unsichtbar sind: Nichts an einer schlechten Lektüre sieht schlecht aus.

Registriert, kalibriert und rückverfolgbar

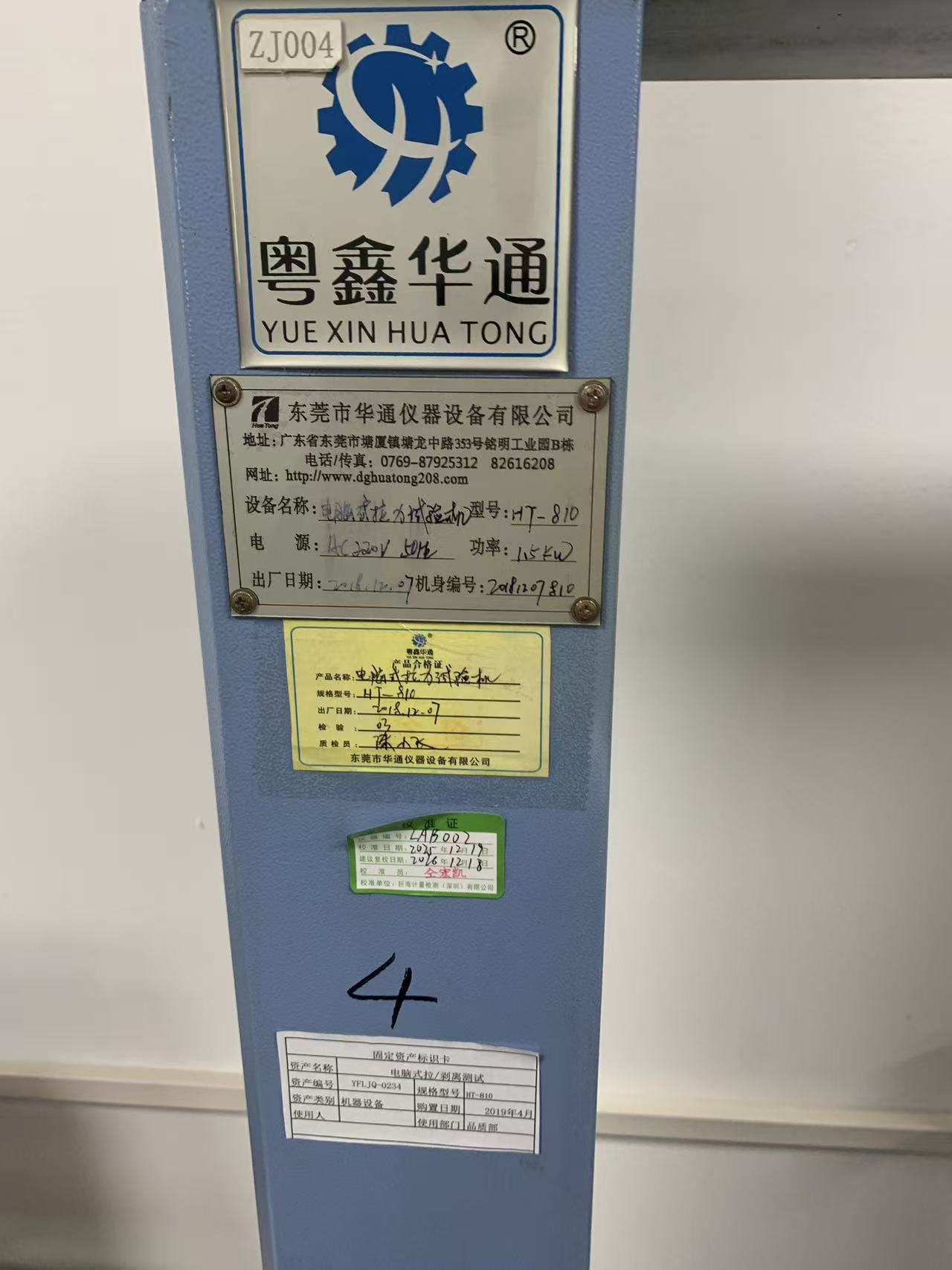

Die Säule dieser Maschine trägt ihre gesamte Geschichte in Form von Etiketten. Typenschild eines Herstellers: Modell HT-810, AC 220 V / 50 Hz, 1,5 kW, Baujahr 7. Dezember 2018 mit Seriennummer. Daneben ein Herstellerprüfzertifikat. Eine Vermögenswertkarte, die es als Unternehmensvermögenswert YFLJQ-0234 registriert, im April 2019 erworben und der Qualitätsabteilung zugewiesen wurde. Eine Maschinen-ID – ZJ004 – und eine Laborgerätenummer, LAB-002. Und ein Kalibrierungsetikett: kalibriert am 19. Dezember 2025, Neukalibrierung fällig am 18. Dezember 2026.

Für ein Schälergebnis ist dies wichtiger als bei fast jedem anderen Test im Labor, da die Schälfestigkeit eine Zahl ist, auf die der Kunde eingeht. Es geht um Materialgenehmigungsentscheidungen, Lieferantenverhandlungen und um die Frage, ob ein Produktionslos versandt wird. „14,31 kgf“ trägt nur dann Gewicht, wenn die Wägezelle, die es erzeugt hat, anhand einer Referenz von jemandem außerhalb dieses Gebäudes nach einem Zeitplan und mit einem Zertifikat überprüft wurde. Ansonsten ist es eine Zahl, die die Maschine an diesem Tag zeigen wollte.

Was wir eigentlich damit machen

Tag für Tag beantwortet diese Maschine Fragen, die sonst durch Argumente geklärt würden:

• Materialfreigabe.Eine Fabrik bietet einen neuen beschichteten Stoff oder ein günstigeres Äquivalent an. Entspricht die Laminierung unserem Standard für diese Konstruktion oder delaminiert sie unterhalb der Linie?
• Prozessvalidierung.Löst sich die Verbindung nach einer Änderung der Schweißparameter, des Werkzeugs oder der Klebemethode immer noch über den zulässigen Wert hinaus ab? Auf diese Weise wird eine Prozessänderung genehmigt und nicht erhofft.
• Wareneingangskontrollen.Eine Lieferung eines vertrauten Materials trifft ein. Entspricht es dem genehmigten Standard oder hat sich im Vorfeld stillschweigend etwas geändert?
• Kundenspezifikationen.Wenn eine Marke eine eigene Peel-Anforderung stellt, testen wir deren Anzahl und berichten darüber.
• Fehleruntersuchung.Wenn etwas schief geht, erfahren Sie hier, ob die Verbindung schwach war oder das Design zu viel verlangt hat.

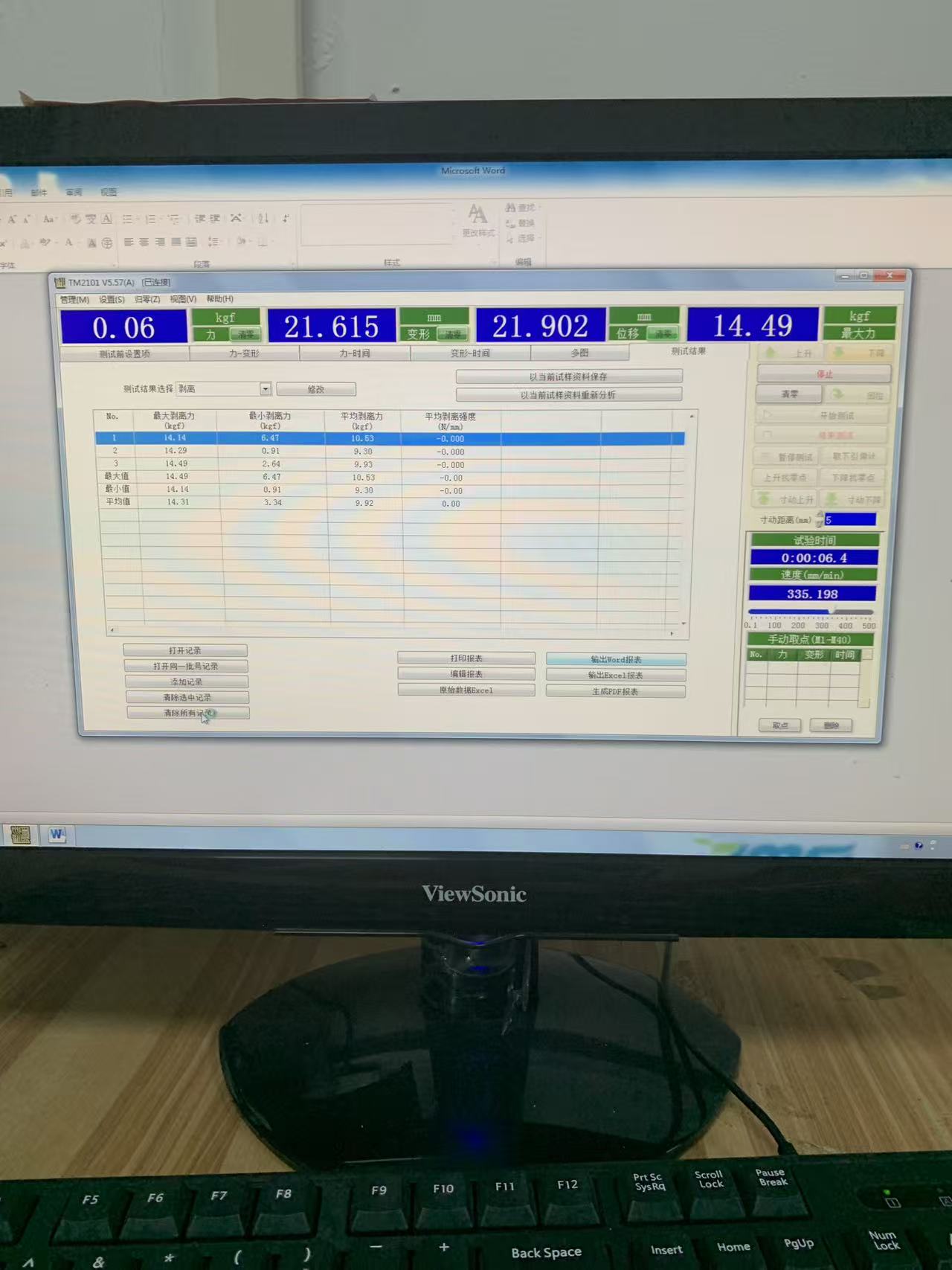

Die Berichte werden direkt aus der Software in Word, Excel oder PDF exportiert. Wenn ein Kunde also nach den Daten zu einem Anspruch fragt, ist die Antwort eine Datei und keine Bestätigung.

Als nächstes in dieser Serie: die Standardbox zur Farbanpassung der Lichtquelle und die überraschend schwierige Frage, ob zwei Dinge die gleiche Farbe haben.
