TPU vs. PVC-Trockenbeutel: Warum billige wasserdichte Beutel bei eisiger Kälte reißen und versagen

Die thermische Physik der Polymerversprödung

Bei 0 °C beginnen sich die physikalischen Eigenschaften thermoplastischer Polymere zu verändern. Bei -15 °C kommt es bei Standard-Outdoor-Ausrüstung zu katastrophalen mechanischen Ausfällen. Wenn ein Bergsteiger oder Winterkajakfahrer einem gefrorenen Rollverschluss eine Falte aufzwingt, konzentriert sich die kinetische Belastung ausschließlich auf die verhärtete Falte.

Wenn es dem wasserfesten Untergrund an Kälteelastizität mangelt, brechen die Polymerketten unter Druck physikalisch. Dabei handelt es sich um makroskopische Versprödung. Ein Mikroriss von nur 1 mm entlang einer HF-geschweißten Naht macht die Wasserdichtigkeitsklasse IPX7 vollständig zunichte. Sobald die Ausrüstung auftaut, dringt sofort Wasser in den internen Laderaum ein. In Wildnisumgebungen mit Minustemperaturen führt ein Getriebeausfall direkt zum Einfrieren kritischer Geräte und zu Wärmeverlusten.

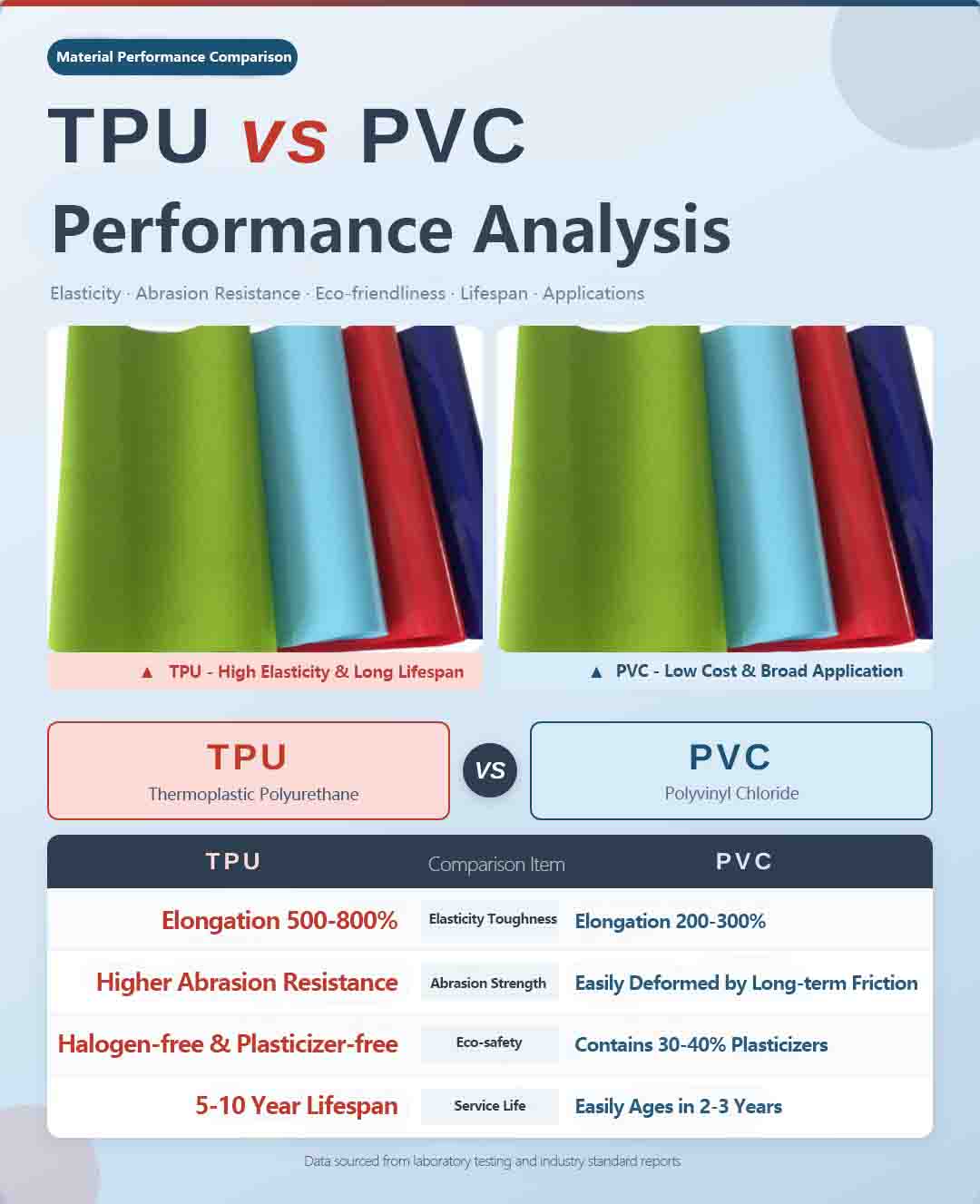

TPU vs. PVC: Vergleich der Molekülketten

Die Outdoor-Gepäckindustrie ist stark auf zwei primäre Elastomere angewiesen: Polyvinylchlorid (PVC) und thermoplastisches Polyurethan (TPU). Ihr thermisches Verhalten ist grundsätzlich entgegengesetzt.

Das PVC-Weichmacher-Problem:Standard-500D-PVC-Planen sind von Natur aus steif. Um flexibel zu werden, sind beim Extrudieren flüssige Weichmacher erforderlich. Bei extremer Kälte oder kontinuierlicher UV-Einwirkung kommt es zu einer Migration dieser Weichmacher – sie lösen sich langsam aus der PVC-Matrix aus. Wenn die Temperatur unter -5 °C sinkt, versteift sich das verbrauchte PVC drastisch. Wenn man einen Packsack aus gehärtetem PVC kräftig rollt, bilden sich entlang der Spannungslinien sofort Mikrorisse.

Der Polyether-TPU-Vorteil:Umgekehrt spezifiziert Sealock 500D Polyether-TPU-laminierte Stoffe für Ausrüstung für extreme Umgebungen. Polyether-TPU enthält keine wandernden Weichmacher. Seine Flexibilität ergibt sich direkt aus seiner inhärenten Molekülstruktur. Diese Matrix behält einen dynamischen Biegemodul bis -30 °C bei. Es härtet nicht aus und reißt bei wiederholter dynamischer Faltung nicht.

Die Wahl des richtigen Materials ist nur der erste Schritt. Auch beim Einsatz von TPU-Ausrüstung unter extremen Bedingungen sind die richtige Lagerung und der richtige Schutz von entscheidender Bedeutung.So schützen Sie teure Elektronik vor Wasserschäden, wenn das Kajakfahren kentert， Lesen Sie unseren vorherigen technischen Leitfaden, um zu erfahren, wie TPU-Gewebe elektronische Geräte beim Wassersport schützt.

🛠️ Der Audit Kill-Shot (Verteidigung der B2B-Beschaffung)

Wenn Sie Winter-Expeditionsausrüstung beschaffen, verlangen Sie die Einsicht in die ISO 4675- oder ASTM D2136-Berichte zum „Biegetest bei niedriger Temperatur“ des Lieferanten. Wenn eine Fabrik behauptet, ihre PVC-Beutel seien „wintertauglich“, aber keine digitalen Spannungs-Dehnungs-Kurven liefern kann, die belegen, dass es bei -20 °C zu keiner Rissausbreitung kommt, ignoriert sie die thermische Physik und gefährdet den Ruf Ihrer Marke erheblich.

Hardware- und Verschlussanatomie in Minuszonen

Eine wasserdichte Wintertasche ist nur so zuverlässig wie ihre schwächste mechanische Komponente.

• Roll-Top-Steifigkeit:Da TPU auch bei Minustemperaturen biegsam bleibt, kann der Anwender problemlos die vorgeschriebene dreifache hermetische Versiegelung erreichen. Gehärtetes PVC widersteht dem Falten und erzeugt mikroskopisch kleine Luftkanäle, die das Eindringen von Feuchtigkeit ermöglichen.
• Bruchfestigkeit der Schnalle:Standardschnallen aus POM (Polyoxymethylen) werden sehr spröde und können bei -10 °C bei Stößen zerbrechen. Hochwertige Winterausrüstung kombiniert TPU-Gewebe mit kältebeständiger Nylon 66-Hardware und absorbiert Stürze, anstatt zu brechen.

Standardmäßige Materialleistungsspezifikationen

Die folgenden technischen Daten vergleichen unsere Standardbasislinie500D PVC-Trockenbeutel (Serie SL-D110)gegen unsere ExpeditionsklasseTPU Unplug Adventure DuffelPlattformen. Verwenden Sie diese Kennzahlen, um das richtige Substrat für Ihre OEM-Anwendung zu bestimmen.

B2B-Beschaffungsmaßnahme:Wenn Ihr Zielmarkt in alpinen oder winterlichen Meeresumgebungen mit Minustemperaturen tätig ist,Kontaktieren Sie unsere Engineering-Abteilungum Ihre aktuellen PVC-Spezifikationen auf ein eigenstabiles TPU-Chassis aufzurüsten.

Werksüberprüfung: Thermoschocktest

Wir validieren die Materialbeständigkeit empirisch. In unseren QA-Umweltkammern setzt Sealock sowohl TPU- als auch PVC-Grundgewebe extremen Thermoschocksequenzen aus.

Die Materialien werden 24 Stunden lang ununterbrochen bei -25 °C gehalten. Unmittelbar nach der Entnahme aus der Gefrierkammer wird der Stoff in eine automatisierte pneumatische Faltanlage eingespannt und 500 schnellen Biegezyklen unterzogen, gefolgt von einem dynamischen Schertest mit 50 kg an der HF-Schweißnaht. Beutel, die bei den hydrostatischen Druckprüfungen nach dem Test auch nur eine mikroskopische Delaminierung aufweisen, werden sofort aussortiert.

Häufig gestellte Fragen zur Problemlösung

F: Wenn ein PVC-Trockenbeutel in der Kälte einen Riss bekommt, kann er dann mit wasserfestem Klebeband repariert werden?

A:Nein. Sobald die Polymerversprödung zu einem physikalischen Riss im PVC führt, ist die strukturelle Integrität der Umgebung aufgrund des Weichmacherverlusts bereits beeinträchtigt. Durch das Abkleben des äußeren Risses wird die hermetische Abdichtung der Innenkammer gegen den hydraulischen Druck nicht wiederhergestellt. Die Tasche muss ersetzt werden.

F: Ist TPU für Wanderausrüstung deutlich schwerer als PVC?

A:TPU bietet tatsächlich ein überlegenes Verhältnis von Festigkeit zu Gewicht. Ein laminiertes 420D- oder 500D-TPU-Gewebe ist deutlich leichter als eine standardmäßige 500D-PVC-Plane und bietet gleichzeitig eine exponentiell höhere Abrieb- und Kälterissbeständigkeit, was es zur obligatorischen Wahl für leichte Bergsteiger- und Winterwanderausrüstung macht.

F: Wie wirkt sich die Materialwahl auf die allgemeine Wasserdichtigkeit aus?

A:Die Materialauswahl bestimmt die Grundschwelle für einen Ausfall. Allerdings ist auch die strukturelle Montage von entscheidender Bedeutung. Um zu sehen, wie diese Materialien beim Hochfrequenzschweißen integriert werden, um die Schutzart IPX7 zu erreichen, lesen Sie bitte unsere ausführliche Analyse:Der ultimative Leitfaden für nahtlose wasserdichte Konstruktion und HF-Schweißen.
