Audit-Leitfaden für Beschaffungsmanager: Identifizieren schwerwiegender HF-Schweißfehler in der OEM-Fertigung

Zusammenfassung

Für Führungskräfte in der Lieferkette, die leistungsstarke wasserdichte Ausrüstung, medizinische Blasen oder taktische Ausrüstung beschaffen, ist die Entdeckung eines Herstellungsfehlers, nachdem der Container den asiatischen Hafen verlassen hat, ein katastrophales finanzielles Ereignis. Im Gegensatz zutraditionelle Schnitt- und NähmethodenDas Hochfrequenzschweißen (RF) erfordert äußerste Präzision bei Werkzeugen, Spannung und thermodynamischer Steuerung. Wenn minderwertige Fabriken versuchen, die Produktion ohne strenge Qualitätssicherungsprotokolle (QS) zu skalieren, kommt es zu Ausfällen im Feld, beeinträchtigter Produktintegrität und massiven Produktrückrufen. Dieser technische Leitfaden deckt die drei häufigsten – und schwerwiegendsten – HF-Schweißfehler auf und vermittelt Beschaffungsmanagern das Wissen, potenzielle OEM-Partner zu prüfen und Risiken in der Lieferkette zu beseitigen.

Defekt 1: Die „kalte Schweißung“ (unvollständige molekulare Fusion)

Das Geschäftsrisiko:Eine Kaltschweißung ist der trügerischste und gefährlichste Fehler bei der HF-Herstellung. Bei einer oberflächlichen Werksinspektion sieht die Naht zwar optisch intakt aus, allerdings sind die Polymere auf molekularer Ebene nicht wirklich verschmolzen. Bei Betriebsbeanspruchung oder leichtem Innendruck löst sich die Naht einfach auf.

Visuelle Identifizierung und Ursachen:

• Der Look:Dem geschweißten Umfang fehlt die deutliche, gleichmäßige „Extrusionsraupe“ (das leichte Herausdrücken von geschmolzenem TPU entlang der Kante). Das Material sieht möglicherweise eher leicht gepresst als geschmolzen aus.
• Der technische Fehler:Kaltschweißungen entstehen, wenn in einer Fabrik die Produktionsgeschwindigkeit Vorrang vor der Qualität hat. Der Bediener verkürzt die Verweilzeit (die Dauer der Anwendung der HF-Energie) oder der Maschine fehlt die Spannungskonsistenz, um dicke Materialien wie 840D-TPU zu durchdringen. Dies kann auch passieren, wenn in der Fabrik unverträgliche Weichmachermischungen verwendet werden.
• Die Audit-Frage: Bitten Sie die Fabrik um Prüfprotokolle zur Schälfestigkeit und Scherfestigkeit. Eine echte HF-Schweißnaht lässt sich nicht lösen; Der Stoff selbst muss reißen, bevor die Naht versagt.

Fehler 2: Thermischer Abbau (Lichtbogenbildung und Durchbrand)

Das Geschäftsrisiko:Wenn beim Kaltschweißen eine Unterbearbeitung erfolgt, handelt es sich bei der thermischen Schädigung um eine starke Überbearbeitung. Dieser Defekt zerstört die wasserdichte Membran vollständig, was zu sofortigen Undichtigkeiten und Strukturversagen führt. Es kommt häufig vor, dass Fabriken von billigem PVC auf hochwertiges TPU umsteigen, ohne ihre Werkzeugparameter zu aktualisieren.

Visuelle Identifizierung und Ursachen:

• Der Look:Verbrannte, verfärbte oder brüchige Kanten entlang der Naht. In extremen Fällen werden Sie mikroskopisch kleine Löcher oder dunkelbraune Flecken sehen, wenn das Material verkohlt ist.
• Der technische Fehler:Dies wird häufig durch „Lichtbogenbildung“ verursacht – eine plötzliche elektrische Entladung, die durch verschmutzte Messingmatrizen, ungleichmäßige Materialdicke oder das Anlegen einer übermäßigen HF-Spannung verursacht wird. In minderwertigen Fabriken wird die tägliche Wartung und Reinigung der Matrizen oft vernachlässigt, was zu eingeschlossenen Ablagerungen führt, die zu örtlicher Überhitzung führen.
• Die Audit-Frage: Beobachten Sie die Fabrikhalle. Sind die Schweißwerkzeuge individuell CNC-gefräst und sorgfältig sauber, oder sind sie oxidiert und mit Rückständen bedeckt? Fragen Sie nach den SOPs für die vorbeugende Wartung.

Fehler 3: Asymmetrische Extrusion (ungleichmäßiger Werkzeugdruck)

Das Geschäftsrisiko:Ein wasserdichter Beutel kann während eines stationären Tests Wasser halten, aber asymmetrische Nähte schaffen Schwachstellen, die unweigerlich platzen, wenn das Produkt fallen gelassen, zusammengedrückt oder extremen Temperaturschwankungen ausgesetzt wird.

Visuelle Identifizierung und Ursachen:

• Der Look:Untersuchen Sie den Querschnitt oder die Kante der Schweißnaht. Auf der einen Seite befindet sich ein großer, unordentlicher Klumpen geschmolzenen Polymers (Überextrusion), während die andere Seite gefährlich dünn ist (Unterextrusion).

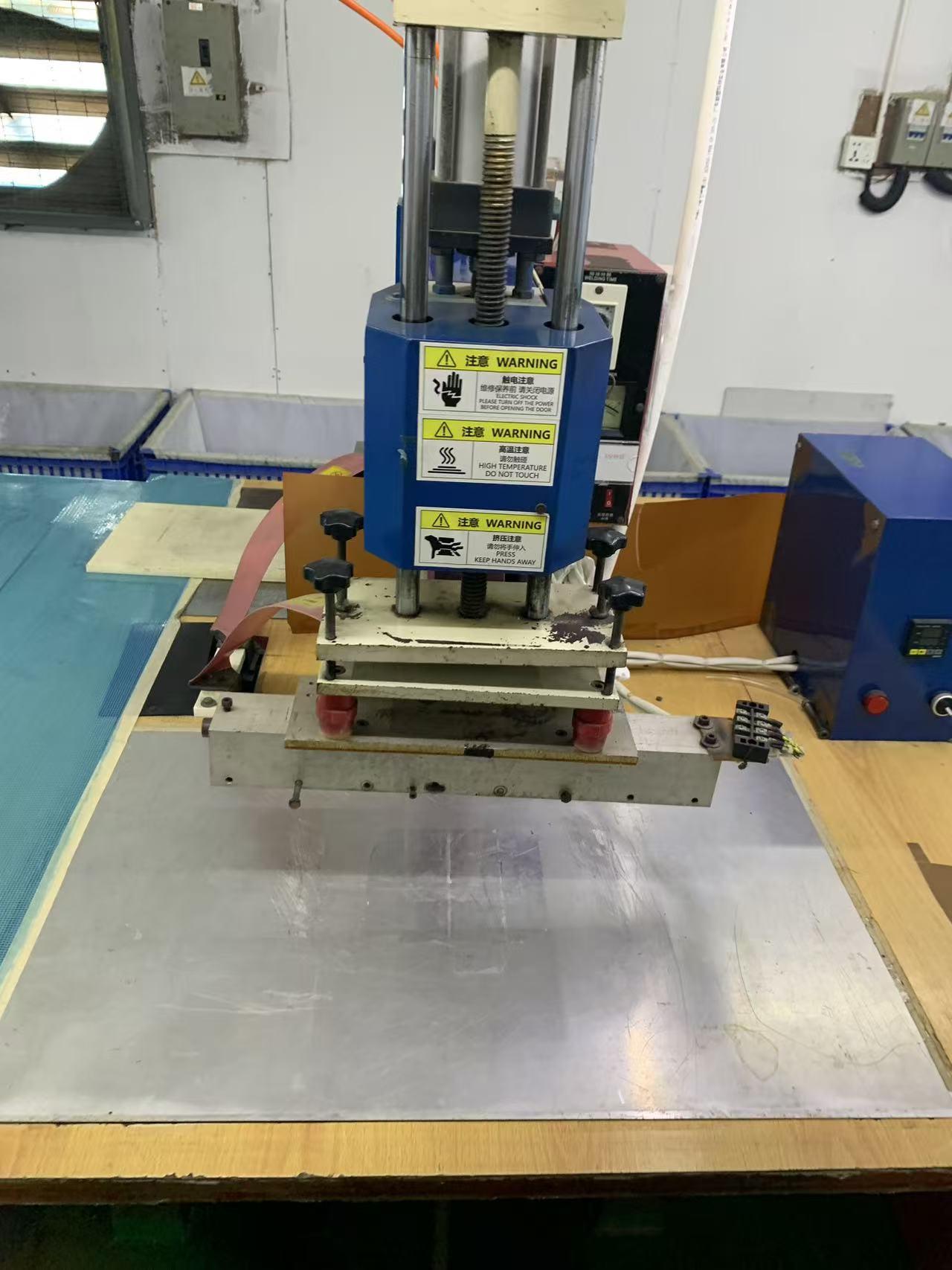

• Der technische Fehler:Das HF-Schweißen erfordert perfekt ausgerichtete pneumatische Pressen. Wenn die massive Metallplatte, auf der die Matrize gehalten wird, auch nur um einen Bruchteil eines Millimeters nicht richtig ausgerichtet ist, übt sie einen ungleichmäßigen Druck auf die Naht aus. Billigen Maschinen fehlt die strukturelle Steifigkeit, um bei der Massenproduktion eine perfekte Ausrichtung aufrechtzuerhalten.
• Die Audit-Frage: Verwendet der OEM fortschrittliche hydraulische oder stark stabilisierte pneumatische Pressen? Führen sie tägliche Kalibrierungsprüfungen der Plattennivellierung durch?

Fazit: Partnerschaft mit einem Null-Fehler-OEM

Das Erkennen von HF-Schweißfehlern ist nur der erste Schritt; Sie zu verhindern erfordertPartnerschaft mit einer Elite-Produktionsstätte. Echte Tier-1-OEM-Partner verlassen sich nicht auf End-of-Line-Inspektionen, um Fehler zu erkennen. Sie nutzen Echtzeit-Parameterüberwachung, investieren in kundenspezifische CNC-gefräste Messingwerkzeuge und setzen strenge ISO-zertifizierte QS-Protokolle durch.

Wenn der Ruf und das Endergebnis Ihrer Marke von 100 % wasserdichter Zuverlässigkeit abhängen, können Sie es sich nicht leisten, die Lernkurve einer Fabrik zu subventionieren. Prüfen Sie streng, fordern Sie Transparenz und arbeiten Sie mit Experten für molekulare Fusionstechnologie zusammen.

FAQ: Prüfung der HF-Schweißqualität

F: Wie kann ich bei einem Werksbesuch testen, ob es sich bei einer HF-Schweißnaht um eine „Kaltschweißnaht“ handelt?
A:Der zuverlässigste manuelle Test ist der zerstörende Schältest. Schneiden Sie einen 2,5 cm langen Streifen über die Naht und ziehen Sie die beiden Lagen mit einer Zange auseinander. Bei einer perfekten HF-Schweißnaht reißt die Grundgewebebeschichtung ab, bevor sich die Schweißnaht selbst löst.

F: Warum sieht das TPU-Material meines aktuellen Lieferanten an den Nähten verbrannt aus?
A:Dies ist wahrscheinlich auf thermischen Abbau oder Lichtbogenbildung zurückzuführen. Dies geschieht, wenn die Fabrik verschmutzte Schweißwerkzeuge verwendet, zu viel HF-Leistung anwendet oder die Frequenz der Maschine nicht richtig auf die spezifische Dicke des TPU-Materials abstimmt.

F: Beeinflusst die Qualität der Messingmatrize die endgültige HF-Schweißung?
A:Absolut. Billige, schlecht bearbeitete Matrizen verteilen Hitze und Druck ungleichmäßig, was zu asymmetrischen Schweißnähten und Schwachstellen führt. Premium-OEM-Fabriken investieren in maßgeschneiderte CNC-gefräste Messingmatrizen, die auf die spezifische Geometrie Ihres Produkts zugeschnitten sind, um eine einwandfreie Verbindung von Kante zu Kante zu gewährleisten.
