Was ist HF-Schweißen?

HF-Schweißen – auch Hochfrequenz- oder HF-Schweißen genannt – ist ein Herstellungsverfahren, bei dem thermoplastische Materialien mithilfe elektromagnetischer Energie und nicht durch Faden, Klebstoff oder Oberflächenwärme verbunden werden. Wenn kompatible Materialien wie TPU einem hochfrequenten elektromagnetischen Feld ausgesetzt werden, beginnen die polaren Moleküle im Material schnell zu schwingen. Diese molekulare Bewegung erzeugt Wärme vom Inneren des Materials nach außen, und unter kontrolliertem pneumatischem Druck schmelzen die beiden Schichten an der Verbindungsschnittstelle zusammen und verschmelzen zu einer einzigen kontinuierlichen Struktur.

Sobald die HF-Energie entfernt wird und das Material unter anhaltendem Druck abkühlt, ist die Schweißnaht dauerhaft. Es gibt keine Naht im herkömmlichen Sinne, sondern nur einen Bereich, in dem zwei separate Materialstücke zu einem zusammengefügt werden. Kein Faden, keine Nadellöcher, kein Klebeband, das irgendetwas zusammenhält.

Die Technologie wird in einer Reihe anspruchsvoller Anwendungen eingesetzt: tauchbare Trockenbeutel, auslaufsicherSoftkühler, aufblasbare Outdoor-Strukturen, wasserdichte medizinische Transportverpackungen und taktische Ausrüstung in Militärqualität. Was diese Anwendungen gemeinsam haben, ist die Unverträglichkeit gegenüber Nahtfehlern – Situationen, in denen Undichtigkeiten nicht nur unbequem, sondern auch kostspielig oder gefährlich sind.

Was ist traditionelles Nähen?

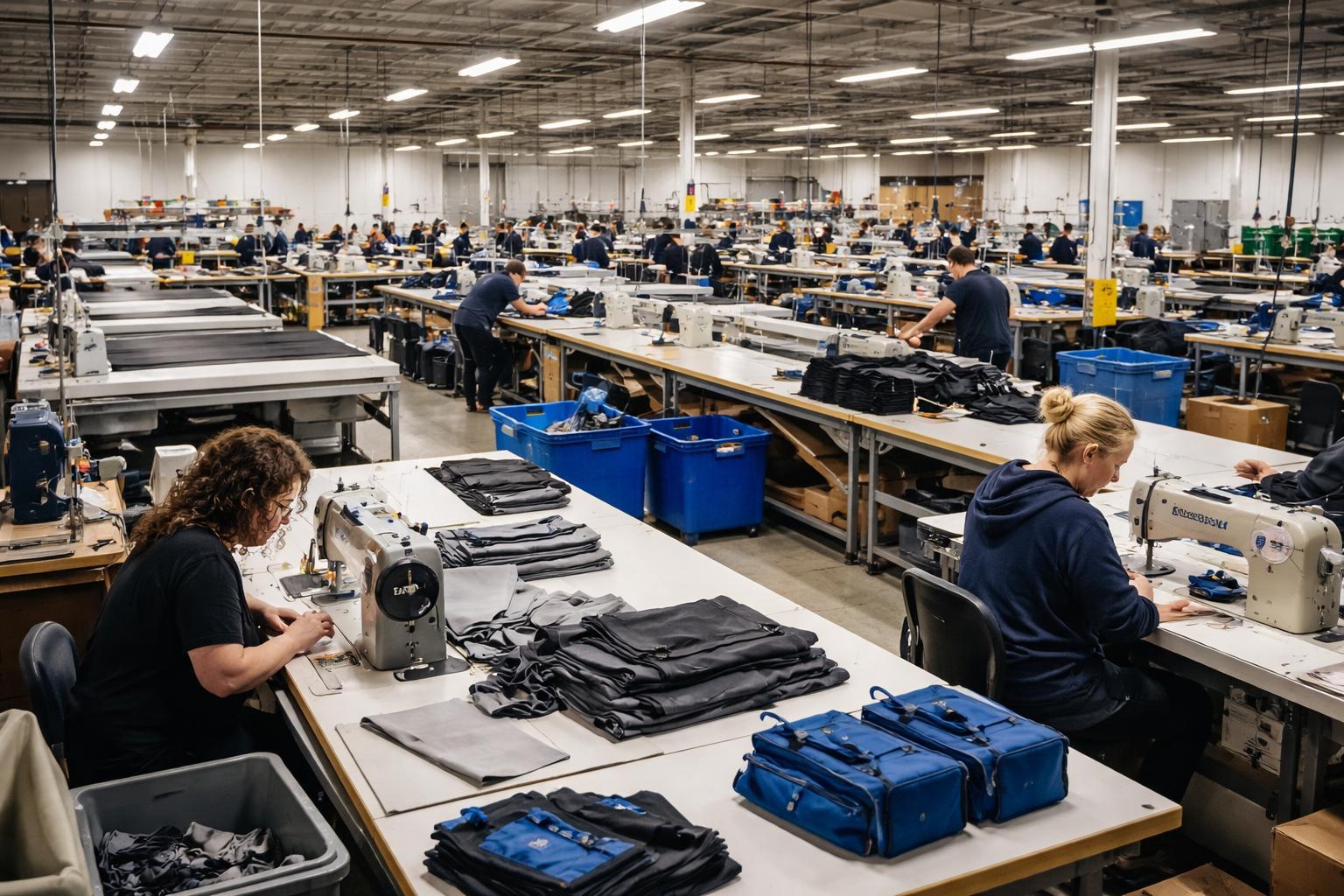

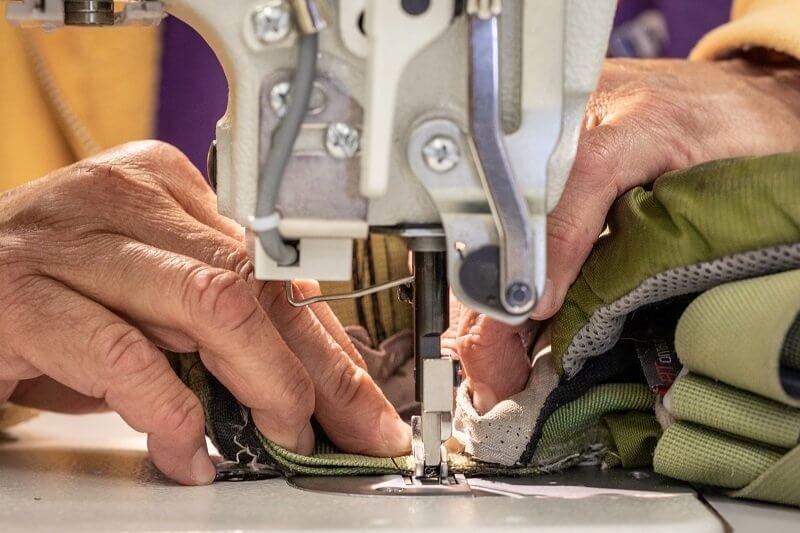

Beim industriellen Nähen werden Materialien mechanisch verbunden: Nadeln gehen durch die Stoffschichten und tragen einen Faden, der sich zwischen den Durchgängen verriegelt, um die Bahnen zusammenzuhalten. Es handelt sich um einen ausgereiften, hochflexiblen Prozess, der seit weit über einem Jahrhundert das Rückgrat der Textilherstellung bildet. Für die meisten Stoffwaren – Bekleidung, allgemeines Gepäck, atmungsaktive Wanderausrüstung – funktioniert es gut und bietet erhebliche Vorteile in Bezug auf Produktionsflexibilität und Kosten.

Das bei wasserdichten Anwendungen spezifische Problem ist strukturell und unvermeidbar: Jede Nadel, die durch ein wasserdichtes Gewebe geht, erzeugt ein Loch. Ein einzelner Meter Naht bei Standarddichte erzeugt Hunderte dieser Perforationen. Für sich genommen ist jedes Loch winzig. Zusammen bilden sie entlang jeder Nahtlinie des Produkts einen durchgehenden Durchgang durch die wasserdichte Membran.

Hersteller begegnen diesem Problem mit Nahtbändern, wasserfesten Beschichtungen und Dichtstoffen. Diese Lösungen funktionieren bis zu einem gewissen Punkt. Sie können ein genähtes Produkt für praktische Zwecke unter moderaten Bedingungen von „wasserbeständig“ auf „wasserdicht“ heben. Aber sie fügen Prozessschritte hinzu, erhöhen die Kosten und bringen ihre eigenen Fehlerquellen mit sich – Bandablösung, Beschichtungsverschleiß –, die bei anhaltender Nutzung und Druck relevant werden.

Wie die beiden Methoden Materialien verbinden: Der strukturelle Unterschied

Der Unterschied zwischen diesen beiden Konstruktionsmethoden hängt davon ab, wo die Spannung in der Naht entsteht.

Bei der Nähkonstruktion wird die mechanische Belastung einer Naht durch einen Faden getragen, der durch eine Reihe von Löchern im Material verläuft. Der Faden ist in den meisten Fällen schmaler und weniger stark als der Stoff, den er zusammenhält. Jedes Stichloch ist ein Spannungskonzentrationspunkt – eine Stelle, an der der Stoff perforiert wurde und an der wiederholtes Biegen unter Last zu einer fortschreitenden Vergrößerung führt. Aus diesem Grund versagen genähte Nähte auf die Art und Weise, wie sie es tun: allmählich, an den Belastungspunkten, normalerweise beginnend an Ecken oder Befestigungspunkten, wo die Belastungskonzentration am höchsten ist.

Bei der HF-geschweißten Konstruktion gibt es keine Löcher und kein Gewinde. Die Belastung einer Naht verteilt sich auf die gesamte Schweißfläche, die zu einer durchgehenden Materialschicht verschmolzen ist. Gut ausgeführte Schweißzonen entsprechen in der Regel der Zugfestigkeit des umgebenden Grundgewebes oder übertreffen diese, was bedeutet, dass bei einem zerstörenden Zugversuch das Grundgewebe reißt, bevor die Schweißnaht nachgibt. Die Art des Fehlers, wenn er auftritt, ist unterschiedlich und erfolgt in der Regel später in der Lebensdauer des Produkts.

Insbesondere bei der Wasserdichtigkeit ist der Unterschied binär: HF-geschweißte Nähte haben keinen inhärenten Weg für das Eindringen von Wasser; Bei genähten Nähten ist dies per Definition der Fall, und die Frage ist nur, wie gut diese Pfade abgedeckt sind.

Wasserdichte Leistung: Dort, wo die Lücke am messbarsten ist

Unter statischen Niederdruckbedingungen – leichter Regen, ein kurzer Spritzer – ist der Leistungsunterschied zwischen einer gut versiegelten Naht und einer HF-geschweißten Naht möglicherweise nicht sofort offensichtlich. Beide können unter diesen Umständen das Eindringen von Wasser verhindern. Die Lücke wird deutlich, wenn die Bedingungen anspruchsvoller werden.

HF-geschweißte Nähte auf kompatiblen Materialien können bis zu 1,0 Bar – das entspricht dem hydrostatischen Druck einer 10 Meter hohen Wassersäule – ohne Leckage geprüft werden. Dies umfasst echtes Untertauchen, Wasserdruck von Stromschnellen und die dynamischen Belastungen einer Kajaktasche, die gegen Felsen gedrückt wird oder auf der ein Paddler sitzt. Entweder die Schweißnaht hält oder nicht, und eine ordnungsgemäß ausgeführte Schweißnaht auf hochwertigem TPU hält zuverlässig.

Mit Nahtband genähte Nähte zeigen typischerweise schon bei einem Bruchteil dieses Drucks Undichtigkeiten. Der spezifische Fehlerpunkt variiert je nach Bandqualität, Anwendungskonsistenz und der Anzahl der Nutzungszyklen, die das Produkt durchlaufen hat – 0,1 bis 0,3 Bar sind jedoch ein realistischer Bereich für genähte Konstruktionen unter realen Bedingungen. Darüber hinaus heben sich die Klebekanten an und Wasser dringt in die Nadellöcher darunter ein.

Die praktische Konsequenz: Für alles, was als tauchfähig vermarktet wird, für Produkte, die in Meeresumgebungen verwendet werden, oder für alle Anwendungen, bei denen der Inhalt des Beutels wichtig ist, wenn er nass ist, ist eine genähte Konstruktion mit Nahtband keine zuverlässige Langzeitlösung. Für den leichten Außeneinsatz, bei dem eine gelegentliche Spritzwasserbeständigkeit ausreichend ist, ist dies häufig der Fall.

Haltbarkeit im Laufe der Zeit: Wie jeder Nahttyp altert

Outdoor-Ausrüstung wird kein einziges Mal benutzt. Bei regelmäßiger Verwendung wird es über Jahre hinweg gestopft, komprimiert, gefaltet, UV-Strahlung ausgesetzt, mit Salz getränkt und Temperaturschwankungen ausgesetzt. Je nach Bauweise nimmt der Nahtbereich diese Belastung unterschiedlich auf.

HF-geschweißte Nähte altern ohne die spezifischen Verschlechterungspfade, die sich auf die genähte Konstruktion auswirken. Es gibt keinen Faden, der ausfranst, keine Stichlöcher, die geöffnet werden müssen, und keinen Klebebandkleber, der sich durch die wiederholte Ausdehnung und Kontraktion einer Tasche, die sich zwischen kaltem Wasser und warmem Sonnenlicht bewegt, ablösen könnte. Eine Schweißnaht, die den Drucktest besteht, wenn das Produkt neu ist, wird im Allgemeinen noch Jahre später bestehen, vorausgesetzt, das Grundmaterial wurde nicht physisch beschädigt.

Genähte Nähte altern auf oft unsichtbare Weise, bis sie es nicht mehr sind. Der Faden franst zunehmend aus. Stichlöcher in wasserdichten Membranen vergrößern sich bei wiederholter Biegebeanspruchung leicht. Nahtbänder, die bei einem neuen Produkt perfekt aussahen, beginnen sich nach UV-Einwirkung und Temperaturwechsel an Ecken und Kanten abzulösen. Keine dieser Veränderungen ist dramatisch – sie sind kumulativ. Das Ergebnis ist ein Produkt, das zu Beginn seiner Lebensdauer eine angemessene Leistung erbringt und mit zunehmender Nutzung immer schlechter wird, bis ein Fehlerereignis die Verschlechterung deutlich macht.

Für Marken, die auf Produktqualität setzen und diese durch Garantieverpflichtungen untermauern, hat dieser Alterungsverlauf direkte kommerzielle Auswirkungen. Bei Rücksendungen und Garantieansprüchen bei wasserdichten Produkten geht es meist um Nahtfehler, nicht um Stofffehler – und die Ursache liegt fast immer in der Konstruktionsmethode.

Aussehen: Was die Naht über das Produkt aussagt

Dies ist eine Kategorie, die wichtiger ist, als es im technischen Vergleich erscheinen mag.

HF-Schweißnähte sind bündig, glatt und geometrisch präzise. Die Schweißnaht trägt nicht zu mehr Volumen bei, erzeugt keine Faltenbildung im Stoff und weist nicht die visuelle Unregelmäßigkeit auf, die durch Schwankungen der Fadenspannung beim Nähen entsteht. Das ästhetische Ergebnis liest sich als technisch und gewollt – was für Produkte geeignet ist, die im Premium-Outdoor- oder taktischen Bereich positioniert sind.

Gesteppte Nähte sind nicht unschön, sehen aber anders aus. Für Lifestyle-Taschen, modisches Gepäck oder Produkte, bei denen die handwerkliche Textilqualität Teil der Markenidentität ist, sind Nähte die richtige ästhetische Wahl. Bei einem Produkt, das auf Wasserdichtigkeit und technische Qualität ausgerichtet ist, signalisiert eine genähte Außenseite mit sichtbarem Nahtband etwas, das die Positionierung beeinträchtigen könnte.

Erfahrene Einkäufer auf dem Markt für Outdoor-Ausrüstung sind mittlerweile in der Lage, die Nahtkonstruktion als Indikator für die Gesamtqualität der Fertigung zu verwenden – nicht unangemessen, da die Korrelation tendenziell bestehen bleibt.

Produktionskosten: Wo der echte Vergleich nuanciert wird

Die einfache Version dieses Vergleichs ist, dass Nähen billiger ist. Das gilt sowohl auf der Ebene der Einheiten als auch auf der Ebene der Ausrüstungsinvestitionen. Das HF-Schweißen erfordert spezielle Maschinen, prozessspezifische Werkzeuge (Matrizen für jede Schweißnahtgeometrie) und Bediener, die wissen, wie Schweißparameter eingestellt und beibehalten werden. Die Heftausrüstung ist wesentlich zugänglicher, die Bediener lassen sich leichter schulen und der Prozess handhabt komplexe dreidimensionale Formen flexibler.

Die umfassendere Version des Vergleichs berücksichtigt, was nach der Produktion geschieht.

RF-Schweißkonstruktionen liefern bei korrekter Ausführung konsistente Ergebnisse über alle Produktionsläufe hinweg mit geringen Nahtfehlerraten. Produkte kommen mit ihrer wasserdichten Spezifikation auf den Markt und behalten diese auch während der gesamten Lebensdauer des Produkts bei. Gewährleistungsansprüche wegen Nahtfehlern sind gering. Die Rücklaufquoten sind niedrig.

Die genähte Konstruktion mit Nahtband führt zu mehr Variabilität – Einheitlichkeit des Bandauftrags, Bandqualität über alle Lieferantenchargen hinweg, Aufmerksamkeit des Bedieners auf Eckenabdeckung – und die daraus resultierenden Fehler treten in der Regel auf, nachdem das Produkt ein oder zwei Saisons lang im Einsatz war. Bis dahin haben sich die Kosten von der Herstellung auf die Erfüllung von Garantien, den Kundenservice und den Ruf der Marke verlagert.

Für Marken, die im Premium-Outdoor-Markt verkaufen, wo die Produktqualität ein zentrales Positionierungselement ist, fällt diese nachgelagerte Kostenberechnung trotz der höheren anfänglichen Herstellungskosten in der Regel zugunsten einer HF-geschweißten Konstruktion aus. Bei budgetorientierten Produkten, bei denen der Preis der wichtigste Wettbewerbsfaktor ist, bleibt die Naht die rationale Wahl.

Materialkompatibilität: Was HF-geschweißt werden kann und was nicht

Beim HF-Schweißen werden polare Moleküle im Material angeregt – das heißt, es funktioniert nur bei Materialien, die über anzuregende polare Molekülstrukturen verfügen. Thermoplaste wie TPU, PVC, EVA und bestimmte PU-beschichtete Stoffe sind HF-kompatibel. Bei Naturfasern (Baumwolle, Wolle), unbehandeltem Nylon und Polyester ohne verträgliche Beschichtung gilt dies nicht.

Dies ist einer der Gründe, warum sich die Umstellung der Outdoor-Ausrüstungsindustrie auf TPU-laminierte Stoffe zusammen mit der Einführung von RF-Schweißkonstruktionen beschleunigt hat. Die Materialien wurden teilweise ausgewählt, weil sie für diesen Prozess entwickelt wurden.

Innerhalb der Kategorie der HF-kompatiblen Materialien variiert die Leistung. Aufgrund seiner Kälteflexibilität, UV-Beständigkeit, PFAS-freien Formulierungsoptionen und Langzeitelastizität an Schweißzonen ist TPU im Allgemeinen die bevorzugte Wahl für Premium-Außenanwendungen. PVC lässt sich leicht und kostengünstig schweißen, birgt jedoch in Märkten mit strengen chemischen Standards ein regulatorisches Risiko und wird bei niedrigen Temperaturen spröde. Materialauswahl und Schweißprozessparameter müssen gemeinsam entwickelt werden – eine Schweißeinstellung, die für eine TPU-Formulierung gut funktioniert, kann bei einer anderen zu einer unvollständigen Verschmelzung führen, selbst bei gleicher Dicke.

Branchen, in denen HF-Schweißen zur Standardpraxis geworden ist

Die Einführung des HF-Schweißens hängt tendenziell mit der Schwere der Anwendung zusammen – je schwerwiegender ein Nahtfehler, desto früher hat sich eine Branche der Schweißkonstruktion zugewandt.

Verpackungen für medizinische Geräte und Arzneimittel gehörten zu den ersten Anwendern, gerade weil eine Kontamination durch eine beschädigte Versiegelung direkte Auswirkungen auf die Patientensicherheit hat. Es folgten militärische und taktische Ausrüstung, da Ausfälle von Feldgeräten in rauen Umgebungen betriebliche Folgen haben, die durch Produktrückgaben nicht angemessen berücksichtigt werden. Hochwertige Outdoor-Ausrüstung – Trockentaschen, Tauchkühler,Marine-Decktaschen, Wildwasserausrüstung – hat sich in die gleiche Richtung entwickelt, da die Erwartungen der Verbraucher an wirklich wasserdichte Leistung gestiegen sind und Marken festgestellt haben, dass „wasserbeständig“ gegenüber einem wirklich wasserdichten Konkurrenten ständig verliert.

Industrielle Schutzabdeckungen, aufblasbare Strukturen und wasserdichte Sicherheitsausrüstung runden das Anwendungsspektrum ab. Gemeinsam ist in beiden Fällen, dass die Kernfunktion des Produkts davon abhängt, dass die Nahtintegrität über einen längeren Zeitraum und unter Belastung erhalten bleibt – und zwar nicht nur nach dem Auspacken.

Beim Nähen bleibt die richtige Wahl

HF-Schweißen ist nicht überall überlegen – es ist für bestimmte Anwendungen besser. Das Nähen bleibt in einer Reihe realer Szenarien die praktische Wahl.

Komplexe dreidimensionale Strukturen, bei denen die Nähte zusammengesetzten Kurven oder engen Radien folgen müssen, lassen sich mit Nähten oft einfacher gut ausführen als mit Schweißwerkzeugen, die für jede Geometrie konstruiert werden müssen. Produkte, bei denen es auf Atmungsaktivität ankommt – Funktionsbekleidung, belüftete Wanderrucksäcke – können bei ihren Primärpanels nicht auf eine HF-geschweißte Konstruktion zurückgreifen, ohne die Feuchtigkeitsdampfdurchlässigkeit zu beeinträchtigen, die sie funktionsfähig macht. Mode- und Lifestyle-Taschen, bei denen eine textile Ästhetik Teil der Produktidentität ist, sehen mit einer genähten Konstruktion oft besser aus. Und für jede Anwendung, bei der „wasserbeständig“ wirklich ausreicht – ein lässiger Tagesrucksack, der gelegentlichem Regen standhält, aber nie unter Wasser – werden die zusätzlichen Kosten und Materialbeschränkungen des HF-Schweißens durch den Leistungsgewinn nicht gerechtfertigt.

Auch viele ausgereifte Produkte nutzen bewusst beide Methoden. Awasserdichter PacksackFür den Hauptkörper und das Rolltop-Futter – also die Zonen, die Druck aushalten müssen – könnte eine HF-geschweißte Konstruktion verwendet werden, während Nähte für externe Zubehörtaschen, Schultergurt-Befestigungspunkte und Zierplattenverbindungen verwendet werden, bei denen keine Wasserdichtigkeit erforderlich ist und das Nähen mehr Designflexibilität bietet. Die besten Hersteller verstehen beide Prozesse gut genug, um sie dort anzuwenden, wo sie die beste Leistung erbringen, anstatt die Auswahl als binär zu betrachten.

Die wahren Kosten einer falschen Nahtkonstruktion

Beschaffungsentscheidungen für wasserdichte Produkte konzentrieren sich in der Regel auf Stoffspezifikationen: Denierzahl, Beschichtungsgewicht, Materialqualität. Diese sind wichtig, und Käufer haben Recht, sie zu bewerten. Doch der Frage der Nahtkonstruktion wird bei der Beschaffung oft weniger Aufmerksamkeit geschenkt – und sie ist die Ursache für die meisten tatsächlichen Ausfälle vor Ort.

Kunden, die a zurücksendenwasserdichte Tascheberichten selten, dass der Stoff versagt hat. Sie berichten, dass Wasser ins Innere eindrang, dass sich eine Ecke löste und dass Elektronik oder Lebensmittel beschädigt wurden, obwohl das Produkt als wasserdicht eingestuft war. In den meisten Fällen ist eine Naht fehlgeschlagen. Und in den meisten Fällen war der Nahtfehler aufgrund der Bauweise und der Bedingungen, unter denen das Produkt verkauft wurde, vorhersehbar.

Erfahrene OEM-Einkäufer haben gelernt, bei der Lieferantenbewertung nahtspezifische Fragen zu stellen: Auf welchen Druck validiert der Hersteller seine Schweißnähte? Werden hydrostatische Tests pro Einheit oder pro Charge durchgeführt? Wie werden Schweißparameter dokumentiert und überprüft, wenn sich Materialien zwischen Produktionsläufen ändern? Gehören Kaltflextests zum QC-Protokoll? Diese Fragen unterscheiden Hersteller mit echten HF-Schweißfähigkeiten von denen, die die Technologie in ihren Fähigkeiten auflisten, ohne die Prozessdisziplin zu haben, sie konsequent umzusetzen.

Die Nahtkonstruktion hat sich von einer Fußnote in der Fertigung zu einem Produktunterscheidungsmerkmal entwickelt. Für Marken, die auf dem Markt für Premium-Wasserdichtigkeit konkurrieren, gehört es in die Produktspezifikation und nicht als angenommenes Detail.

HF-Schweißen vs. Nähen: Direkter Vergleich
