Produktionsanleitung für individuelle Kajaktaschen

Sealock ist ein Hersteller und OEM-Lieferant von kundenspezifischen Kajaktaschen. Ein einfacher Packsack ist ein geschweißtes Rohr: zwei Platten, ein runder Boden, ein Rollverschluss. Eine Kajaktasche ist die schwierigere Version dieses Problems, da die Funktionen, die sich Paddler tatsächlich wünschen – ein Aufblasventil, ein Telefonfenster, eine konturierte Schale, die an der Rückseite anliegt, ein Verschlusspunkt und eine gepolsterte Rückwand – alle erforderlich sindeine wasserundurchlässige Barriere bewusst zu unterbrechen und anschließend wieder abzudichten. In diesem Leitfaden erfahren Sie, was das in der Fabrik bedeutet und was es für eine Marke bedeutet, ein Briefing für Kajaktaschen zu verfassen.

Warum eine Kajaktasche schwieriger zu bauen ist

Jede zusätzliche Funktion ist ein zusätzliches Dichtungsproblem. Ein Schlauch-Trockenbeutel hat einen durchgehenden Schweißpfad und nichts dringt in die Haut ein. Ein Kajak-Trockenrucksack kann eine gebogene Schale, ein in undurchsichtiges Gewebe eingeschweißtes transparentes Fenster, einen die Wand durchdringenden Ventilflansch, ein geformtes Schlossgehäuse, eine aufgeklebte Schaumstoffrückwand und Gurtanker haben, die das volle Gewicht tragen. Jedes davon ist ein Ort, an dem die Barriere versagen könnte, und jedes hat sein eigenes Prozessfenster.

Aus diesem Grund gibt es für Kajaktaschen keine Spezialfabriken, sondern Spezialfabriken. Jeder kann ein Rohr schweißen. Die wiederholbare Integration von Hardware in ein versiegeltes, gebogenes Gehäuse über Tausende von Einheiten hinweg ist eine andere Möglichkeit.

Schweißen einer gebogenen Schale

Einige unserer Kajakrucksäcke verwenden eine halbkreisförmige Schale anstelle eines geraden Zylinders, da ein konturierter Körper besser am Rücken anliegt und sich vorhersehbarer im Boot verstauen lässt. Beim HF-Schweißen herrschte die gängige Meinung vor, dass gekrümmte Oberflächen für den Prozess schlecht geeignet seien. In der Praxis sind sie praktikabel, aber die Steuergröße ändert sich: Bei einer gekrümmten Schweißnaht ist der kritische Faktor der entscheidende FaktorPräzise Steuerung des Spalts zwischen Ober- und Unterwerkzeug statt Steuerung des Spanndrucks. Wenn Sie den richtigen Matrizenabstand wählen, schweißt eine gebogene Naht genauso zuverlässig wie eine flache Naht; Wenn Sie sich nur auf den Druck verlassen, variiert die Schweißqualität entlang der Kurve.

Zwei verwandte Einschränkungen bestimmen, welche Geometrie praktisch ist:

• Das HF-Feld funktioniert nur über eine kleine Lücke.Ein Feld, das stark genug ist, um das Material zu schmelzen, erfordert, dass die Elektrode und das Teil einen Abstand von etwa 1,5 mm haben. Aus diesem Grund eignet sich das Verfahren eher für Folien und beschichtete Stoffe als für dicke starre Abschnitte – und das Formdesign muss der Schalenkontur genau folgen.
• Die Paneele werden übergroß zugeschnitten.Zugeschnittene Stücke sind mindestens etwa 6 mm größer als das Schweißmuster, da das Material den Schweißbereich des Werkzeugs vollständig abdecken muss, da sonst die Schweißnaht selbst beeinträchtigt wird. Überschüsse können anschließend offline abgeschnitten werden.

Schweißen unterschiedlicher Materialien: Die Fensterscheibe

Ein transparentes Telefonfenster oder Sichtfenster bedeutet, dass eine klare Folie in eine beschichtete Stoffhülle eingeschweißt wird – zwei verschiedene Materialien mit unterschiedlichem thermischen Verhalten. Die Regel, die hierfür gilt, ist wissenswert, denn sie erklärt, warum die Fenster mancher Anbieter delaminieren:

Beim Verbinden zweier verschiedener Materialien muss der Prozess so eingerichtet werden, dass das Material mit der höheren Glasübergangstemperatur zuerst erhitzt wird und die Wärme in das Material mit der niedrigeren Tg leitet.Führen Sie es in die andere Richtung, schmilzt das weichere Material zu stark und wird dünner, während das härtere Material nie richtig schmilzt – wodurch eine Verbindung entsteht, die akzeptabel aussieht und später versagt. Dies richtig zu machen, ist eine Frage des Elektrodendesigns und der Parametereinstellung, nicht des Aufwands.

Bei beschichteten Stoffen gibt es auch einen Materialboden: Die Beschichtung benötigt eine Mindestdicke von etwa 0,003–0,005 Zoll (3–5 mil), um richtig verschweißt zu werden. Ein Stoff mit einer zu dünnen Beschichtung ergibt keine zuverlässige Verbindung, egal wie gut die Maschine eingestellt ist.

Ein Ventil integrieren

Das Aufblas- und Entleerungsventil an unseren Kajak-Rucksäcken ermöglicht es dem Paddler, Luft auszustoßen, um den Beutel in eine Luke zu komprimieren, oder Luft für eine vorübergehende Schwimmunterstützung hinzuzufügen. Bei der Herstellung muss eine absichtliche Öffnung durch die Wand eines versiegelten Beutels gesteckt werden. Es gibt zwei bewährte Ansätze:

• Ein geflanschtes Ventil, das in der Mitte der Platte angeschweißt ist.Anschlüsse und Ventile werden speziell mit einem schweißbaren Flansch geliefert, sodass sie in der Mitte einer Platte installiert werden können. Durch HF-Schweißen wird das beschichtete Gewebe am Anschluss abgedichtet, ohne dass eines der Materialien beschädigt wird.
• Ein in eine Naht eingeschweißtes Rohr.Es ist schwierig, einen Ventilkörper direkt an einer Naht zu positionieren. Daher besteht die gängige Praxis darin, einen Schlauch in die Naht einzuschweißen und ein Ventil mit Kompressionssitz am Schlauch anzubringen.

In jedem Fall ist die Ventilschweißung ein von den Karosserienähten getrenntes Prozessfenster und erhält einen eigenen Parametersatz und eine eigene Prüfung. Aus dem Grund im nächsten Abschnitt ist es auch die Funktion, die es besonders wert ist, einem Drucktest unterzogen zu werden.

Der Fehlermodus, den Käufer kennen sollten

Das ist bei jedem Beutel mit Ventil oder Lufthaltefunktion wichtig:Eine schwache Naht kann eine erste Dichtheitsprüfung bestehen und nach wiederholten Aufpumpzyklen, Transporterschütterungen oder Einsatz bei kaltem Wetter immer noch versagen.Ein einziger Pass/Fail-Dunk am Ende der Linie beweist nicht die Haltbarkeit des Siegels – es beweist, dass das Siegel an diesem Tag existierte.

Aus diesem Grund muss die Qualitätskontrolle für diese Art von Produkten eine Sichtprüfung umfassen.Schälprüfung, Druckhaltung, UndDelaminationsprüfung, und nicht nur ein Wassertest. Dies ist auch der Grund, warum wir die Vakuumextraktion mit einer 24-Stunden-Haltung der fertigen Waren durchführen: Ein anhaltender Unterdruck über einen ganzen Tag hinweg bringt die Randversiegelungen zum Vorschein, die ein kurzes Eintauchen durchlässt.

Belastungspunkte: Warum der Gurt genäht wird, bevor der Körper geschweißt wird

Ein beladener 38-Liter-Kajakrucksack verlagert sein gesamtes Gewicht auf die Verankerungen des Schultergurts, und wenn ein Paddler die Verzurrpunkte an Deck ein- und ausklinkt, werden diese Verankerungen ständig hin- und herbewegt. Nur geschweißte Anbauteile können sich unter anhaltender Scherung ablösenGurte, D-Ring-Patches, Zurrgurtanker und Transportgriffe werden unter hoher Spannung an die Flachplatten genäht, bevor die Schale verschweißt wird. Die genähte Standfläche verteilt die Last; Durch die anschließende Schweißung und Verstärkung werden die Perforationen abgedeckt. Anschließend werden die Anker einem Belastungs- und Rucktest unterzogen und nicht nach Augenmaß beurteilt.

Hier kommt es auch auf die Paddelsport-Anleitung an – die Deckausrüstung sollte an mindestens zwei Punkten befestigt werden, daher müssen die Anker für wiederholten, stoßbelasteten Einsatz ausgelegt sein und nicht für statisches Gewicht.

Verkleben der Rückwand

Die einteilige EVA-Rückwand unserer Kajak-Rucksäcke reduziert das Gewicht und reduziert die Hitzeentwicklung auf dem Weg zum Einsteigen. EVA ist selbst HF-schweißbar, wodurch die Platte in den Aufbau integriert statt aufgeklebt werden kann – und Schweißen ist hier aus dem gleichen Grund dem Kleben vorzuziehen wie anderswo:Schweißverbindungen vermeiden Klebstoffalterung und Reaktivierungsrisiken, das sind genau die Fehlermodi, auf die ein nass in einer heißen Garage gelagerter Beutel stößt.

Ein anderes Verschlusssystem: Der Gummistreifenverschluss

Nicht jede Kajaktasche schließt mit einem Rollverschluss. Unsere Expeditionsbausiegel mit einemkomprimierter Dichtungsstreifen aus Naturkautschuk unter einer Faltklappe, geklemmt durch einen zentralen Kompressionsgurt– ein mechanisch anderes System, das IPX8 erreicht. Bei der Herstellung sind weitere Schritte erforderlich, die bei einem Rolltop nicht erforderlich sind: Der Gummistreifen muss entlang der gesamten Öffnung festgeklebt werden, die Klappengeometrie muss genau darauf gefaltet werden und der Kompressionsriemen muss über die gesamte Breite gleichmäßig klemmen. Ungleichmäßige Klemmung ist der klassische Fehler – eine Dichtung, die in der Mitte hält und Lücken an einem Ende aufweist, übersteht ein gelegentliches Eintauchen und wird unter Druck undicht.

Branding: Vor dem Schweißen ausdrucken

Ein nützlicher Sequenzierungspunkt für Marken:Siebdruck oder Heißprägung können in die Folienschichten eingearbeitet werden, bevor die Schweißnähte abgeschlossen sind.Das Anbringen von Grafiken, während die Platten noch flach sind, sorgt für eine bessere Ausrichtung und vermeidet das Umgehen einer fertigen dreidimensionalen Hülle. Auch hier ist der reflektierende Druck erwähnenswert – Paddler sind häufig in der Morgen- und Abenddämmerung auf dem Wasser, und eine reflektierende Markierung sorgt dafür, dass eine Tasche auch bei schlechten Lichtverhältnissen gefunden werden kann, und dient gleichzeitig als Markenzeichen.

Was das für Ihr Briefing bedeutet

• Geben Sie schweißbare Materialien an— PVC, TPU, TPU-beschichtetes Nylon oder EVA. Unpolare Kunststoffe wie PP und PE können überhaupt nicht HF-geschweißt werden.
• Überprüfen Sie die Schichtdicke– unter etwa 3–5 mil lässt sich beschichtetes Gewebe nicht zuverlässig schweißen.
• Legen Sie die Durchdringungen frühzeitig fest— Ventil-, Fenster-, Verriegelungs- und Taschenpositionen wirken sich alle auf das Formdesign und die Werkzeugkosten aus und sind teuer zu verschieben, nachdem die Form existiert.
• Halten Sie die Schalengeometrie schweißfreundlich— Sanfte Kurven und saubere Nahtverläufe sind reproduzierbarer als enge Radien und zusammenlaufende Nähte.
• Geben Sie jeden Lastpunkt im Detail an– Gurt, D-Ringe, Zurrgurte, Transportgriff und wie die einzelnen Elemente verankert sind.
• Fragen Sie nach den richtigen Tests— Schälfestigkeits-, Druckhalte- und Delaminationsprüfung, nicht nur eine Gut/Schlecht-Eintauchprüfung.
• Budget für Werkzeug— Eine kundenspezifische Schalenform erfordert eine kundenspezifische Kupfermatrize, die separat angeboten wird, mit Vorlaufzeit vor dem ersten Muster.

Die Produktbasis

Diese geschweißten Beutel von Sealock'sPacksackLinie, sind gleichwertige Ausgangspunkte für ein individuelles Kajakprojekt – keiner steht über dem anderen; Jedes weist eine andere, oben beschriebene Produktionsfähigkeit auf:

Bild	Modell und Spezifikationen	Produktionsfähigkeit zeigt sich	Mindestbestellmenge

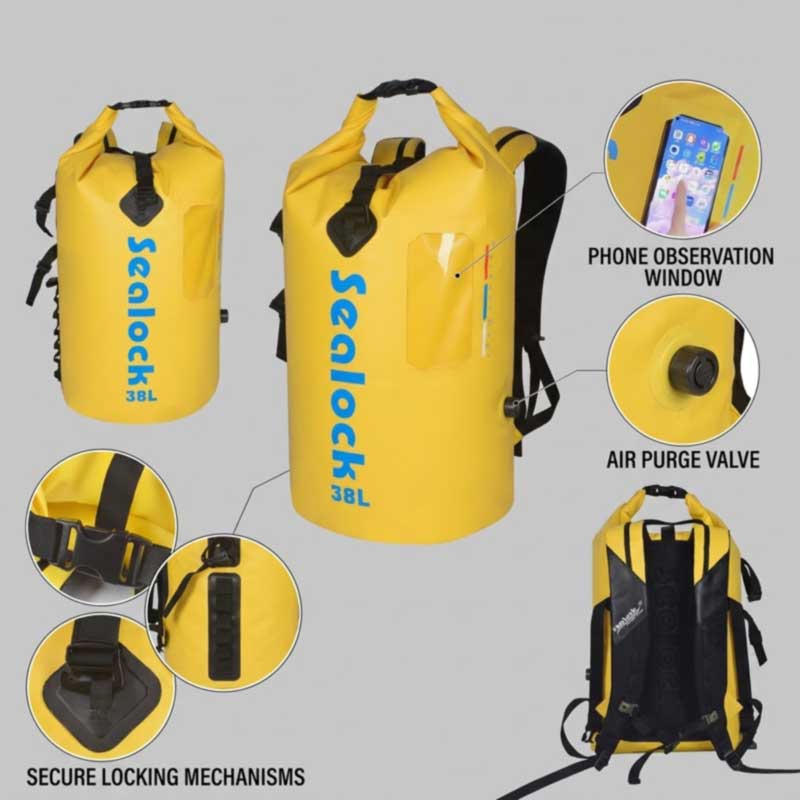

	38L wasserdichter Trockenrucksack für Kajak— 500D PVC, 0,5 mm; halbrunde Schale; Vorderfenstertasche für ein Telefon; Multifunktionsschloss für ein Paddleboard; seitliches Aufblas-/Ablassventil; einteilige EVA-Rückwand.	Schweißen gebogener Schalen, Ventilintegration, Fensterpaneel, EVA-Verklebung – alles in einem Bau	300–500
	SL-E977 Kajak-Trockenrucksack— 28L; 500D PVC, 0,5 mm; halbrunde Schale; Telefonfenster; Multifunktionsschloss; seitliches Aufblas-/Ablassventil; EVA-Rückwand.	Die gleiche Plattform mit Tagesausflugskapazität	300–500
	SL-D045 Luftdichter Schlauch-Trockenbeutel mit Gasventil— 20L, Größen 2L bis 100L; PVC; Gasventil zum kontrollierten Aufpumpen und Entleeren; individuelle Farben; Probe 5–7 Tage.	Ventilintegration in einem einfachen Rohr – der kostengünstigere Weg zur Luftsteuerung	500
	SL-D693 Tube Dry Bag mit Fenster und Reißverschlusstasche— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC-Plane;IPX7; Fenster aus transparenter PVC-Folie; Trocken-Nass-Trennung; abnehmbarer verstärkter Riemen; POM-Schnalle.	Durchsichtige Folie an der Plane verschweißt, plus versiegelte Reißverschlusstasche in einem Gehäuse	300
	SL-J033 Wasserdichter Expeditionsrucksack— 45L / 55L / 65L; TPU auf 420D-Nylon laminiert;IPX8über Dichtungsstreifen aus Naturkautschuk + Überschlagklappe + zentrales Kompressionsband; verstärkter Abriebboden; gepolsterter Gurt, Brustgurt, Hüftgurt, Tragegriff; reflektierende Paspelierung.	Gummistreifen-Dichtungssystem und voll belastbarer Gurt	300–500
	SL-E102 Trockenrucksack— 15L / 20L / 30L mit veröffentlichten Abmessungen pro Größe; 500D PVC-Netz; individuelle Farben und Größen.	Drei Kapazitäten für gemeinsame Werkzeuge – effiziente Werkzeugamortisation	300

Produktionsbedingungen und Qualitätskontrolle

Artikel	Detail
Mindestbestellmenge	300–500 Stück pro Modell
Werkzeuge	Kundenspezifische Kupfermatrize pro Schalengeometrie, separat angegeben; bei Nachbestellungen wiederverwendet
Probenahme	3–10 Tage pro Runde nach der Bearbeitung; normalerweise zwei Runden
Produktion	20–45 Tage nach Musterfreigabe
Kapazität	Neun HF-Schweißlinien bei 27,12 MHz; ca. 100.000 Einheiten/Monat
Bewertungsoptionen	Verifiziertes IPX7 bei geschweißten Rolltop-Konstruktionen; IPX8 auf Gummidichtungskonstruktion

Qualität wird in drei Stufen unterteilt:IQC(Eingehender Stoff wird auf Beschichtungsdicke, Haftung und Schweißbarkeit sowie Ventile, Verschlussteile, Schnallen und Gurtband gemäß der unterzeichneten Norm geprüft.)IPQC(Schnitttoleranz, Schweißnahtintegrität an beiden Karosserienähten und -durchdringungen, Ventil- und Fensterinstallation, Kabelbaum- und Zurrpunktmontage, mit Schältests an Probeschweißnähten bei jedem Laufstart) undOQC(ISO 2859 AQL-Probenahme, reale Chargentests unter Eintauchen in Wasser, Druckhaltung bei Ventilaufbauten, Delaminationsprüfung und Vergleich von Goldproben, mit SGS oder QIMA verfügbar). Sealock führt außerdem das komplette Kundeninspektionsverfahren für Fertigwaren strikt durch:Auspacken, Vakuumextraktion, 24-stündige Ruhepause und Bestimmung von Luftlecks. Das Labor führt außerdem Schweißnaht- und Schälfestigkeitstests, einen mehr als 1.500 Zyklen umfassenden Belastungstest mit ruckartiger Belastung an Gurtankern und Zurrpunkten, Auftriebsprüfungen, Abrieb, Reißfestigkeit, Zugfestigkeit, Salzsprühnebel, UV-Strahlung, Farbechtheit und Farbunterschiede durch.

FAQ: Herstellung von Kajaktaschen

F: Können Sie eine gebogene oder konturierte Schale schweißen?
A: Ja. Kurvenschweißungen sind machbar, wenn der Matrizenabstand zwischen Ober- und Unterwerkzeug genau kontrolliert wird – dieser und nicht der Klemmdruck ist die bestimmende Variable bei einer Kurve. Es erfordert eine auf die Schalenkontur abgestimmte Matrizenkonstruktion.

F: Wie wird ein Aufblasventil integriert, ohne die Dichtigkeit zu beeinträchtigen?
A: Entweder ein geflanschtes Ventil, das in die Mittelplatte geschweißt ist – Anschlüsse und Ventile sind genau dafür mit schweißbaren Flanschen ausgestattet – oder ein in eine Naht eingeschweißtes Rohr mit daran befestigtem Kompressionsventil. Die Ventilschweißung verfügt über einen eigenen Parametersatz und eine eigene Prüfung.

F: Warum kommt es bei manchen durchsichtigen Fenstern mit der Zeit zur Delaminierung?
A: Normalerweise, weil die Schweißnaht aus unterschiedlichem Material falsch eingerichtet wurde. Das Material mit der höheren Tg muss sich zuerst erwärmen und Wärme in das Material mit der niedrigeren Tg leiten; Läuft man in die andere Richtung, schmilzt der weichere Film zu stark, während der andere nie richtig schmilzt, wodurch eine Verbindung entsteht, die gut aussieht und später versagt.

F: Reicht ein einziger Wassertest aus, um einen Beutel mit Ventil zu bestätigen?
A: Nein. Eine schwache Naht kann eine erste Dichtheitsprüfung bestehen und nach wiederholten Aufpumpzyklen, Transporterschütterungen oder Einsatz bei kaltem Wetter dennoch versagen. Fordern Sie neben dem Eintauchen auch Schältests, Druckhalte- und Delaminierungsprüfungen an.

F: Kann unser Logo vor der Montage angebracht werden?
A: Ja, und es ist noch besser – Siebdruck und Heißprägung werden vor dem Schweißen auf die Folienschichten aufgetragen, während die Platten flach sind, was eine sauberere Registrierung ermöglicht. Für die Sichtbarkeit in der Morgen- und Abenddämmerung ist ein reflektierender Druck sinnvoll.

F: Was bestimmt, ob unser Design baubar ist?
A: Schweißbarkeit des Materials (PVC, TPU, beschichtetes Nylon oder EVA – niemals PP oder PE), Beschichtungsdicke von mindestens etwa 3–5 mil, Schalengeometrie, der eine Matrize folgen kann, und die Position jeder Durchdringung. Wir überprüfen eine Zeichnung vor dem Werkzeugbau auf Schweißbarkeit und schlagen Änderungen vor, die sowohl die Qualität als auch die Ausbeute verbessern.

Sprechen Sie mit der Fabrik

Um eine maßgeschneiderte Kajaktasche in Produktion zu geben, wenden Sie sich an Sealock unterinfo@sealock.com.hkoder +86-769-82009361. Über zwanzig Jahre firmeneigenes Hochfrequenzschweißen, neun Schweißlinien, Ventil- und Fensterintegration, maßgeschneiderte Werkzeugwerkzeuge und ein vollständiges Kundenkontrollverfahren bei jeder Lieferung.
