Jede Tasche wird vor dem Versand aufgeblasen: Luftdichtheitsprüfung bei einem IPX7-geschweißten Reisetaschenlauf

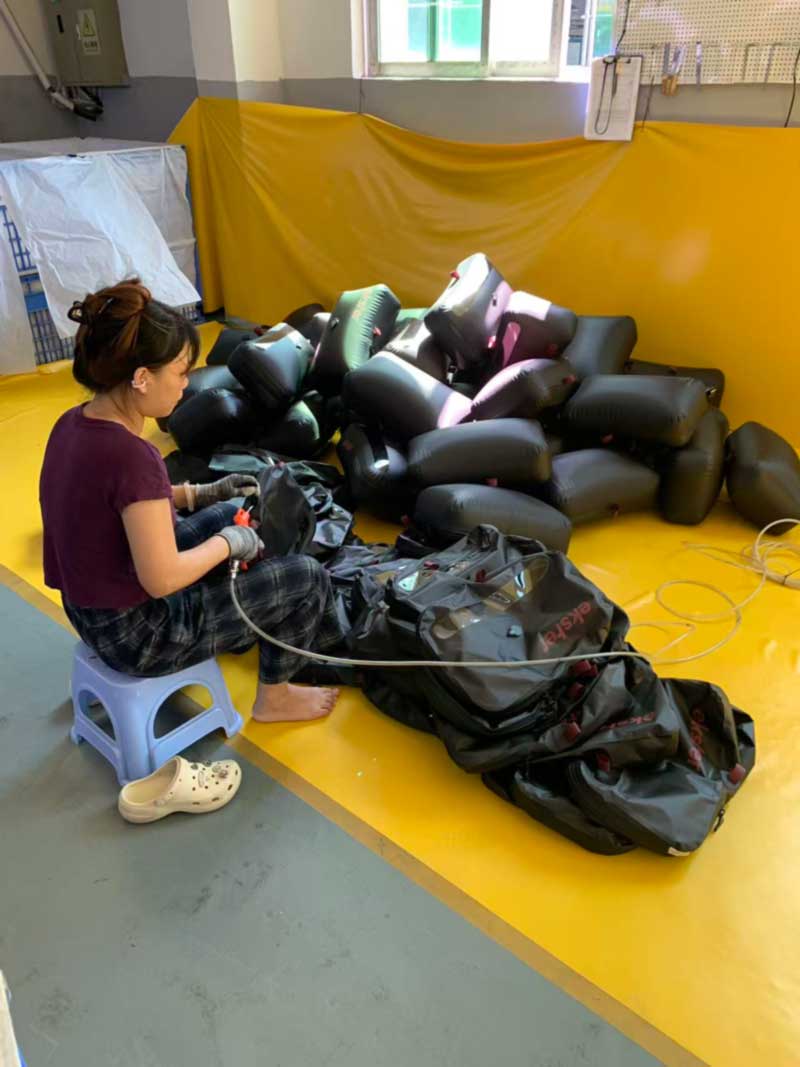

Gehen Sie diesen Monat am Testbereich auf unserer Dongguan-Etage vorbei und das erste, was Sie sehen, ist ein hüfthoher Stapel schwarzer Beutel, die wie Luftballons aufgeblasen sind, jeder straff gespannt, jeder mit einem kleinen grauen Ventil auf der Vorderseite. Ein Bediener sitzt mit einer Luftpistole neben ihnen, arbeitet sich durch einen Stapel flacher Säcke auf dem Boden und füllt den Stapel auf.

Es sieht seltsam aus. Es handelt sich um die wichtigste Inspektion im Gebäude.

Bei der Bestellung handelt es sich um eine vollständig verschweißte, luftdichte Reisetasche für Ekster, die in den Niederlanden ansässige Marke, die von intelligenten Geldbörsen auf Reiseausrüstung umgestiegen ist. Die Tasche verfügt über eine geschweißte Hülle, einen luftdichten Reißverschluss und ein integriertes Luftventil und ist IPX7-zertifiziert. Diese Kombination macht den Inflationstest eher notwendig als dekorativ.

Ein luftdichter Beutel ist härter gebaut als ein wasserdichter

Die meisten wasserdichten Taschen müssen lediglich verhindern, dass flüssiges Wasser von außen eindringt. Dieser muss die Luft zurückhalten, da das Ventil vorhanden ist, damit der Benutzer den Inhalt komprimieren kann, und weil der luftdichte Reißverschluss den IPX7-Anspruch trägt.

Das sind andere technische Probleme, und die Luftversion ist deutlich schwieriger. Eine Schweißnaht, die auf 98 Prozent ihrer Breite verschmolzen ist, hält jahrelang Regen ab. Dieselbe Schweißnaht entlüftet die restlichen zwei Prozent langsam und unsichtbar, und der Kunde merkt es, wenn der Beutel, den er am Sonntag komprimiert hat, am Montag wieder weich ist. Wasser hat eine Oberflächenspannung und benötigt einen Weg einer bestimmten Größe; Luft nicht. Überall dort, wo eine Teilnaht, eine Ventilhalterung, ein Riemenflicken oder ein Reißverschluss-Endanschlag geringfügig unterschweißt ist, gelangt Luft hinein.

Bei dieser Konstruktion ist der Lufttest also kein Ersatz für den Wassertest. Es handelt sich um einen strengeren Test, der bei jeder einzelnen Einheit schneller und kostengünstiger durchzuführen ist, und ein Beutel, der Luft hält, hält problemlos Wasser zurück.

Was der Test tatsächlich erfasst

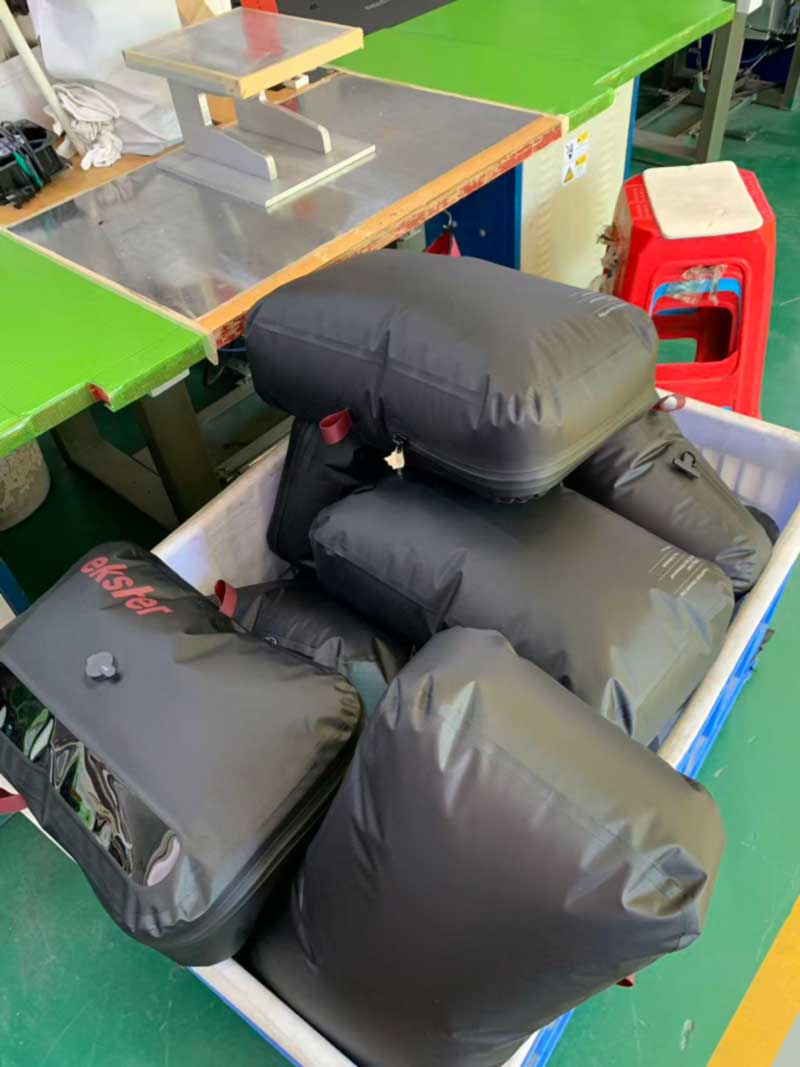

Jeder Beutel wird durch ein eigenes Ventil aufgeblasen und im Stapel belassen, während der Bediener die Charge durcharbeitet. Dieser Aufenthalt ist wichtig. Ein grober Defekt – eine ungeschweißte Ecke, ein falsch sitzendes Ventil – wird innerhalb von Sekunden sichtbar. Die Mängel, die Geld kosten, zeigen sich im Laufe der Minuten: Der Beutel, der oben auf dem Stapel noch fest ist und zwanzig Minuten später spürbar weicher ist.

Die spezifischen Fehlerstellen, die wir bei dieser Form beobachten, sind diejenigen, auf die sich die Spannung bei der Schweißkonstruktion immer konzentriert: die Ecken, in denen drei Platten zusammenlaufen und die Elektrode den geringsten gleichmäßigen Kontakt hat; die Ventilhalterung, wo eine starre Komponente auf eine flexible Hülle trifft; die Reißverschlussabschlüsse, bei denen eine linienförmige Naht in eine Schweißnaht übergehen muss; und alle an eine Vorderseite geschweißten Riemen- oder Griffflicken, an deren Unterseite sich auch eine Naht befindet.

Geräte, bei denen ein Fehler auftritt, werden mit markierter Leckstelle zurück zum Schweißtisch geschickt und nicht verschrottet. Dies ist einer der praktischen Vorteile des Hochfrequenzschweißens gegenüber der Klebekonstruktion – ein kurzes Nachschweißen an einer identifizierten Naht ist eine legitime Reparatur und kein Flicken.

Die Verifizierung kann der Käufer selbst durchführen

Wir raten Käufern von luftdichten Konstruktionen, bei der Ankunft die gleiche Kontrolle durchzuführen, da dafür keine Ausrüstung erforderlich ist und eine Fabrik sich nicht herumreden kann:

Öffnen Sie zufällig einen Karton. Nehmen Sie einen Beutel, lassen Sie die Luft durch das Ventil ab, bis die Hülle zusammenfällt, schließen Sie sie und lassen Sie sie vierundzwanzig Stunden lang an einem sicheren Ort stehen. Kommen Sie am nächsten Tag wieder. Wenn es immer noch zusammengeklappt ist, tun die Schweißnähte, das Ventil und der Reißverschluss alle ihren Dienst. Wenn es sich wieder in seine ursprüngliche Form entspannt hat, leckt etwas an dieser Einheit und die Frage zur Stichprobengröße wird zum nächsten Gespräch.

Vierundzwanzig Stunden sind bewusst großzügig. Ein Beutel, der fünf Minuten lang zusammengedrückt wird, kann immer noch über Nacht versagen, und über Nacht kommt es eher darauf an, wie das Produkt tatsächlich verwendet wird – in der Nacht vor einem Flug gepackt, nicht aufgeblasen und auf einer Bank überprüft.

Upstream: Warum die Schweißung gleich beim ersten Mal stimmen muss

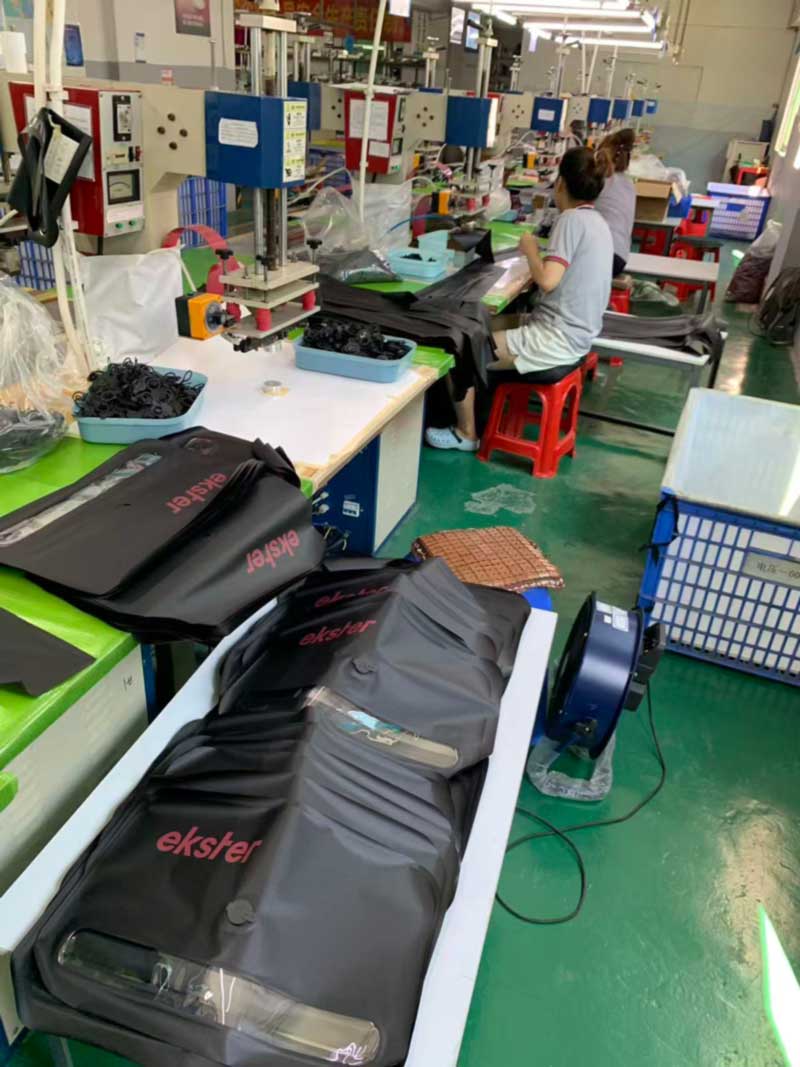

Der Testbereich funktioniert nur, weil der Schweißboden so eingerichtet ist, dass er gleichmäßige und nicht akzeptable Nähte erzeugt. Jeder Teil dieses Programms hat seinen eigenen Würfel. Ventile, Reißverschlussplatten und Hardware-Patches werden an speziellen Stationen mit eigenen Werkzeugen eingeschweißt, und die Werkzeuge werden vor dem Öffnen eines Durchgangs anhand einer Erststückfreigabe überprüft und nicht nach Gefühl angepasst, sobald die Ausgabe zu schwanken beginnt.

Beim Hochfrequenzschweißen wird das Material durch seine eigene molekulare Reaktion auf das Feld verschmolzen, anstatt zwei Oberflächen zusammenzukleben. Aus diesem Grund ist eine korrekte Schweißnaht genauso stark wie das Ausgangsmaterial und eine falsche Schweißnaht nicht geringfügig schwächer, sondern kategorisch anders. Es gibt keinen mittleren Zustand, der die Inspektion besteht und im Betrieb durchfällt – genau aus diesem Grund ist ein 100-prozentiger Lufttest erschwinglich. Die meisten Ergebnisse der Linie sind entweder eindeutig gut oder eindeutig nicht.

Weiße Handschuhe auf glänzendem Schwarz

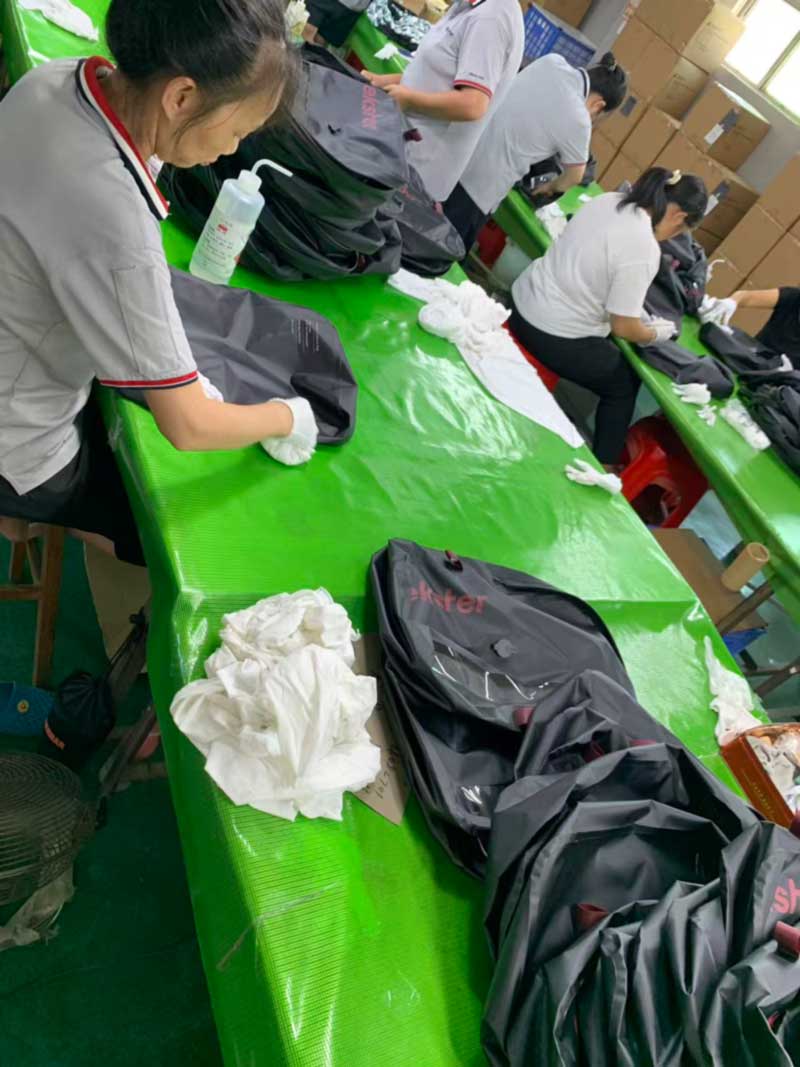

Nach dem Lufttest werden die Beutel gereinigt. Die Bediener arbeiten in weißen Baumwollhandschuhen mit Lösungsmittelflaschen und fusselfreien Tüchern und wischen jede Fläche ab, bevor der Beutel auch nur in die Nähe des Verpackens gelangt.

Das ist keine Aufregung. Eine hochglänzend geschweißte schwarze Hülle zeigt alles: Fingerabdrücke von der Handhabung, schwache Rückstände vom Werkzeugkontakt, die matte Stelle, an der ein Panel auf einer Werkbank aufliegt. Nichts davon hat Auswirkungen auf die Leistung und alles deutet sich unter der Beleuchtung im Einzelhandel oder auf dem Auspackfoto eines Kunden als Defekt an. Bei einem so dunklen und glänzenden Produkt macht die Oberflächenreinigung einen größeren Teil der Nacharbeit aus als bei jeder anderen Farbgebung, die wir anbieten, und es ist der Unterschied zwischen einer bestandenen Eingangskontrolle und einer, die eine Diskussion auslöst.

Die gleiche Logik treibt den Rest der Handhabungsdisziplin an: mit Stoff ausgekleidete Umschlagbehälter, damit die Schalen die geformten Kunststoffrippen nie berühren, Schutzhüllen an den Beschlägen und Beutel, die während der Inspektion flach ausgelegt und nicht gestapelt werden.

Zählungen, Trennung und ein zweites Programm auf derselben Etage

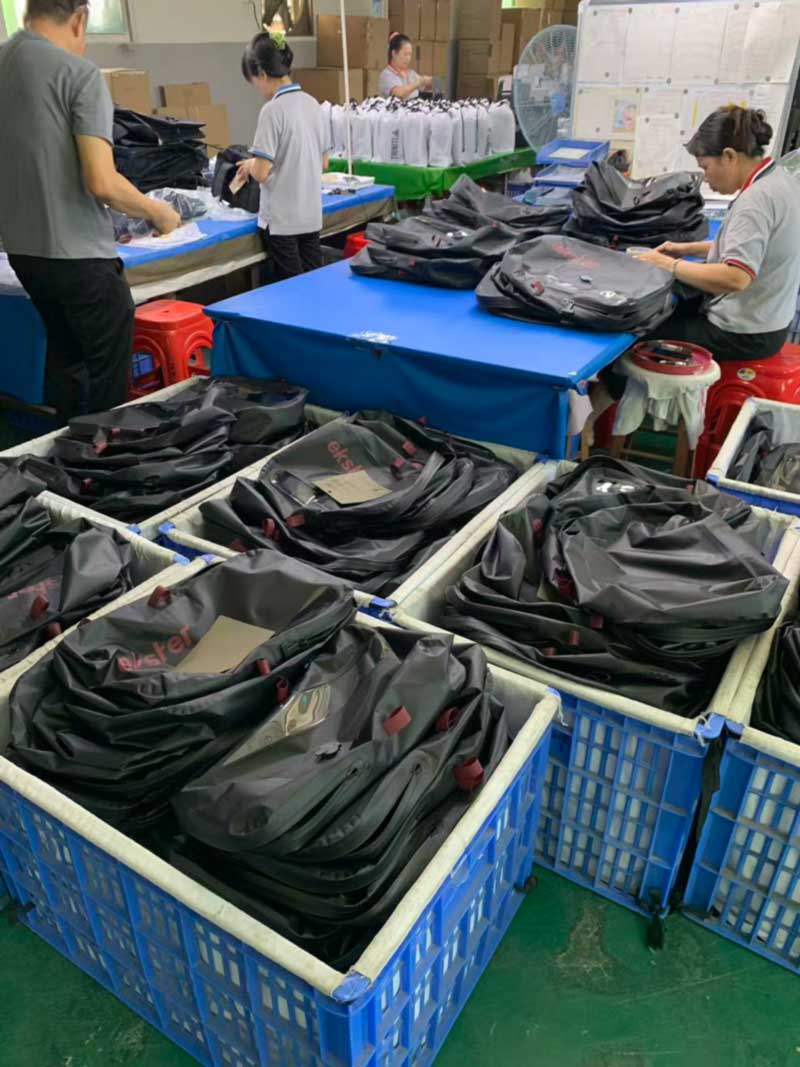

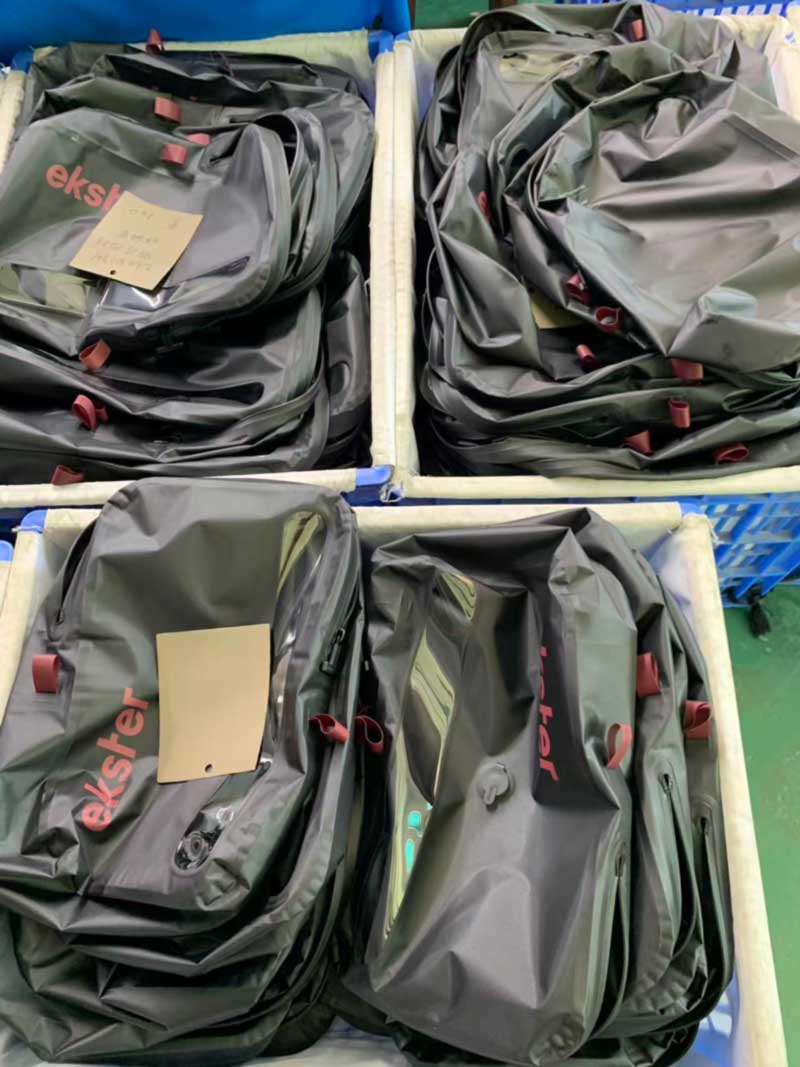

Die fertigen Einheiten werden in mit Stoff ausgelegten Behältern sortiert, jeweils ein Modell pro Behälter, wobei jeweils eine handgeschriebene Zählkarte offen auf der Ware liegt. Die Karten werden mit den Säcken zum OQC transportiert und vor dem Schließen der Kartons mit der Packliste abgeglichen. Ein separates Programm – weiße Beutel mit Kordelzug für einen anderen Kunden – lief zur gleichen Zeit auf den angrenzenden Bänken, was genau die Situation ist, in der die Kennzeichnung von Behältern und die Zusammenstellung pro Modell keine Bürokratie mehr sind, sondern der Grund dafür sind, dass nichts im falschen Karton landet.

Inline-Prüfungen bei diesem Lauf umfassten Ventilfunktion und -sitz, Reißverschlussweg und Dichtungseingriff, Riemen- und Griffsicherheit, Druckposition und -haftung, Farbunterschiede gegenüber dem genehmigten Standard und das allgemeine Erscheinungsbild unter Laborbeleuchtung – zusätzlich zum 100-prozentigen Luftrückhaltungstest.

Zur Bewertung und zu dem, was wir nicht behaupten

Diese Konstruktion – vollständig verschweißtes Gehäuse, luftdichter Reißverschluss, Ventil – wird durch einen vollständigen Wassereintauchtest von zwei Stunden oder mehr gemäß IPX7 verifiziert. Wir werden das hier sagen, weil der Build es unterstützt.

Auch in die andere Richtung sind wir spezifisch. Unser eigenesReise-Vakuum-Kompressionsbeutelist ein vollständig verschweißtes TPU-Gehäuse mit einem versiegelten Reißverschluss und einem Einwegventil und hat die Schutzart IPX6 – nicht IPX7 –, da es so konstruiert ist, dass es Regen, Feuchtigkeit und verschüttete Flüssigkeiten im Gepäck übersteht und nicht untergetaucht werden kann. Das Gleiche gilt auch für unsereKompressionsbeutel mit integrierter Elektropumpeund unserHandpumpenversion: Beide halten über Nacht ein Vakuum, beide sind spritz-, staub- und feuchtigkeitsbeständig und keines von ihnen ist gegen Untertauchen geschützt, da ein Pumpengehäuse und ein Schraubdeckel ein anderes Dichtungsproblem darstellen als eine geschweißte Platte. Rolltop-Taschen, Tagesrucksäcke mit wasserfesten statt luftdichten Reißverschlüssen und Rahmentaschen unterliegen aus dem gleichen Grund einem Protokoll gegen starken Regen und Wasserstrahlen. Die Bewertung folgt dem schwächsten Element in der Verschlusskette, nicht dem stärksten Element im Marketingtext.

Der gleiche Test, auf unserem eigenen Kompressionsbereich

Den oben beschriebenen 24-Stunden-Check behalten wir uns nicht für Kundenprogramme vor. Es handelt sich um den Produktionsstandard unserer eigenen Kompressionslinie, bei der die Vakuumerhaltung den gesamten Wert des Produkts ausmacht und nicht nur einen Nebeneffekt darstellt.

DerHandpumpenversionist der klarste Fall: ein Schraubverschlussventil, eine Kolbenpumpe, bis zu etwa 70 % Volumenreduzierung bei hochgeladenen Gütern und überhaupt keine Elektronik – was auch bedeutet, dass es als gewöhnliche Luftfracht ohne Batteriedokumentation versendet wird. DerVersion mit integrierter Pumpeschweißt ein ABS-Pumpengehäuse direkt in das Karosserieblech und führt einen 15-Sekunden-Zyklus mit einem wiederaufladbaren USB-C-Akku durch, wodurch das Inspektionsset um einen Pumpengehäuse-Dichtungstest und einen Batterieladezyklustest erweitert wird. DerReiseversion nur mit Ventillässt die Pumpe ganz fallen und lässt sich durch Handdruck komprimieren, in drei Größen, von einer Wochenendunterwäsche bis hin zu einer Daunenjacke oder einem Schlafsack.

Alle drei sind hochfrequenzverschweißt und verfügen über einen über die gesamte Länge versiegelten Reißverschluss. Alle drei durchlaufen das Auspacken, Vakuumextraktion, eine 24-stündige statische Ruhephase und die Bestimmung von Luftlecks, bevor ein Behälter versiegelt wird – der einzige Test, der einen funktionierenden Kompressionsbeutel von einer Neuheit unterscheidet.

Für Käufer, die luftdichte oder Kompressionsprodukte entwickeln

Luftdichte Konstruktionen sind ein anderes Zitatgespräch als gewöhnliche wasserdichte Taschen. Sie benötigen für jedes Teil ein spezielles Werkzeug, ein Ventil oder ein Verschlusssystem, das vor dem Verriegeln des Musters ausgewählt wird, einen längeren Erstprobenzyklus und eine 100-prozentige Dichtheitsprüfung anstelle von Stichproben – und sie lohnen sich nur dann, wenn das Produkt tatsächlich die Luftdichtung nutzt, für Kompression, für Auftrieb oder für eine Eintauchbewertung.

Sealock fertigt seit über 20 Jahren wasserdichte Ausrüstung, wobei Hochfrequenzschweißen und hausinternes Nähen in Dongguan und in unserem Werk in Ho-Chi-Minh-Stadt Seite an Seite laufen, sodass Käufer die Herkunft wählen können, die zu ihrer Tarifposition passt, ohne die Spezifikation neu verhandeln zu müssen. Standardbedingungen sind FOB Guangdong, 7–15 Tage für die Probenahme, 30–45 Tage für die Massenproduktion und MOQ ab 300 Stück bei den meisten Modellen – 500 beim Kompressionsbeutel mit drei Ventilgrößen – mit IQC-, IPQC- und OQC-Kontrollpunkten als Standard und SGS- oder QIMA-Inspektion auf Anfrage verfügbar.

Wir entwickeln aus einer Skizze, einem Wettbewerbermuster oder einem Zieldatenblatt als Routinearbeit und sagen Ihnen, wenn die von Ihnen gewünschte Bewertung nicht mit Ihrem Verschluss übereinstimmt. Für Zeichnungen, Muster oder ein Angebot kontaktieren Sie uns unterinfo@sealock.com.hk.
