Einblick in unser Produktionszentrum: Wie Mikrotoleranzkontrollen Massenlieferungen von wasserdichter Hochleistungsausrüstung vorantreiben

Bei der Herstellung wasserdichter Hochleistungsausrüstung kommt es bei den meisten Lieferketten zu Brüchen, wenn die Produktion von einem „Golden Sample“ auf eine kommerzielle Auflage von 10.000 Einheiten skaliert wird. Eine von einem leitenden Techniker angefertigte Probe verhält sich anders als Tausende von Einheiten, die eine Rohbodenautomatisierung durchlaufen. Bei Sealock mildern wir diese Reibung, indem wir den Produktionsbereich stabilisieren.

Schritt 1: Hochfrequenzschweißstabilisierung (RF).

Unsere Produktionslinien verfügen über maßgeschneiderte Multi-Kilowatt-HF-Schweißstationen. Jede Zelle ist so kalibriert, dass sie Variablen verwaltet, die von generalistischen Taschenfabriken oft übersehen werden:

• Dielektrische Ausrichtung:Das Schweißhorn muss parallel und präzise auf das Gewebe auftreffen. Eine Ausrichtungsabweichung von nur 0,15 mm über eine 600 mm lange Naht führt zu einer ungleichmäßigen Energieverteilung. Dies führt zu einer mikroskopisch kleinen Überverschweißung (verbrannter, spröder Film) an einem Ende und zu einer Unterverschweißung (schwache Haftung) am anderen Ende.
• Verweilzeit- und Druckverriegelungen:Unsere Maschinen verwenden automatisierte pneumatische Klemmen, die das Material unter expliziten Druckgradienten fixieren, bevor der HF-Strom ausgelöst wird. Der Strom bleibt für ein genaues Zeitfenster aktiv (z. B. 2,4 bis 3,2 Sekunden, je nachdem, ob wir laminiertes 500D-TPU- oder 1000D-PVC-Netz schweißen), gefolgt von einer obligatorischen Kühlhaltephase unter Druck, um die kristalline Struktur zu verfestigen.

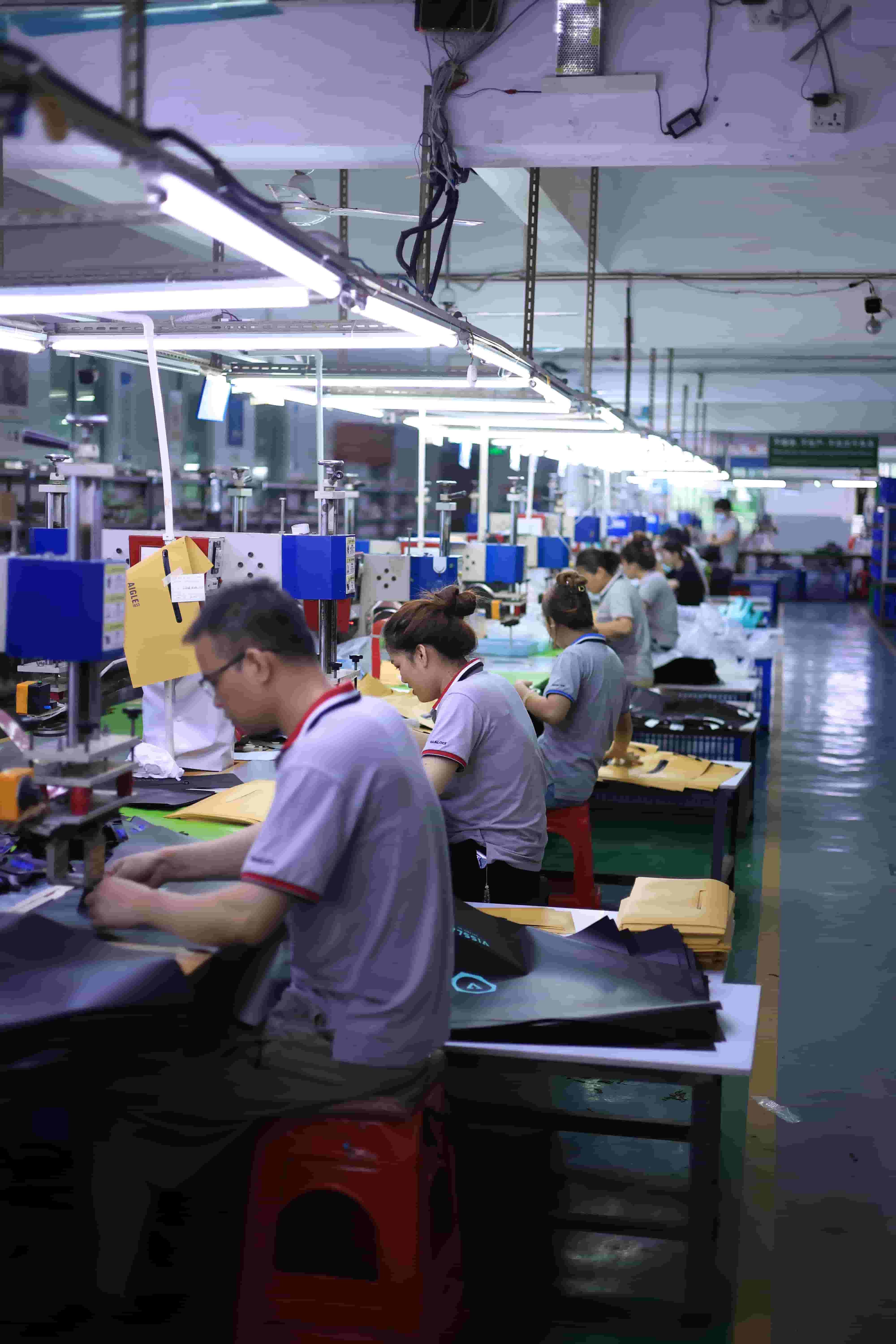

Infrastruktur für Hochfrequenzschweißstationen

Abbildung: „In der Fabrik sind mehrere Hochfrequenz-Heißsiegelmaschinen für den Betrieb angeordnet, und die Arbeiter passen die Stoffausrichtung und Schweißparameter während des Arbeitsvorgangs präzise an.“

Schritt 2: Kundenspezifische Vorrichtungen und modulare Werkzeuge für komplexe Geometrien

Das Schweißen eines flachen Packsacks ist einfach. Das Schweißen einer dreidimensionalen Motorrad-Satteltasche, einer strukturierten Fahrradtasche oder eines ergonomischen Rucksacks mit komplexen Eckradien stellt strukturelle Herausforderungen dar. Wenn flaches Material auf eine gekrümmte Ecke trifft, können Spannungskonzentrationen zu Stoffkräuseln und Nahtlücken führen.

Um dieses Problem zu lösen, entwickelt das interne Ingenieurteam von Sealock proprietäre mechanische Vorrichtungen und 3D-profilierte Aluminiumelektroden (Schweißmatrizen) für jedes kundenspezifische OEM-Projekt:

• Pneumatische Kantenhaltevorrichtungen:Vor Beginn des Schweißzyklus werden die Stoffe in speziell geformte Vorrichtungen eingespannt, die die Platten mechanisch auf ihre berechnete Spannung ziehen. Dies verhindert ein Verrutschen des Materials bei der manuellen Zuführung großer Mengen.
• Radiusangepasste Elektroden:Eckschweißnähte werden mit speziellen Werkzeugen mit Radius und kundenspezifischen Entlastungskanälen ausgeführt. Diese Kanäle absorbieren die Materialverschiebung, die beim Schmelzen von TPU auftritt, und stellen so sicher, dass die Naht über den gesamten Radius eine konstante Dicke und die Wasserdichtigkeitsklasse IPX7 behält.

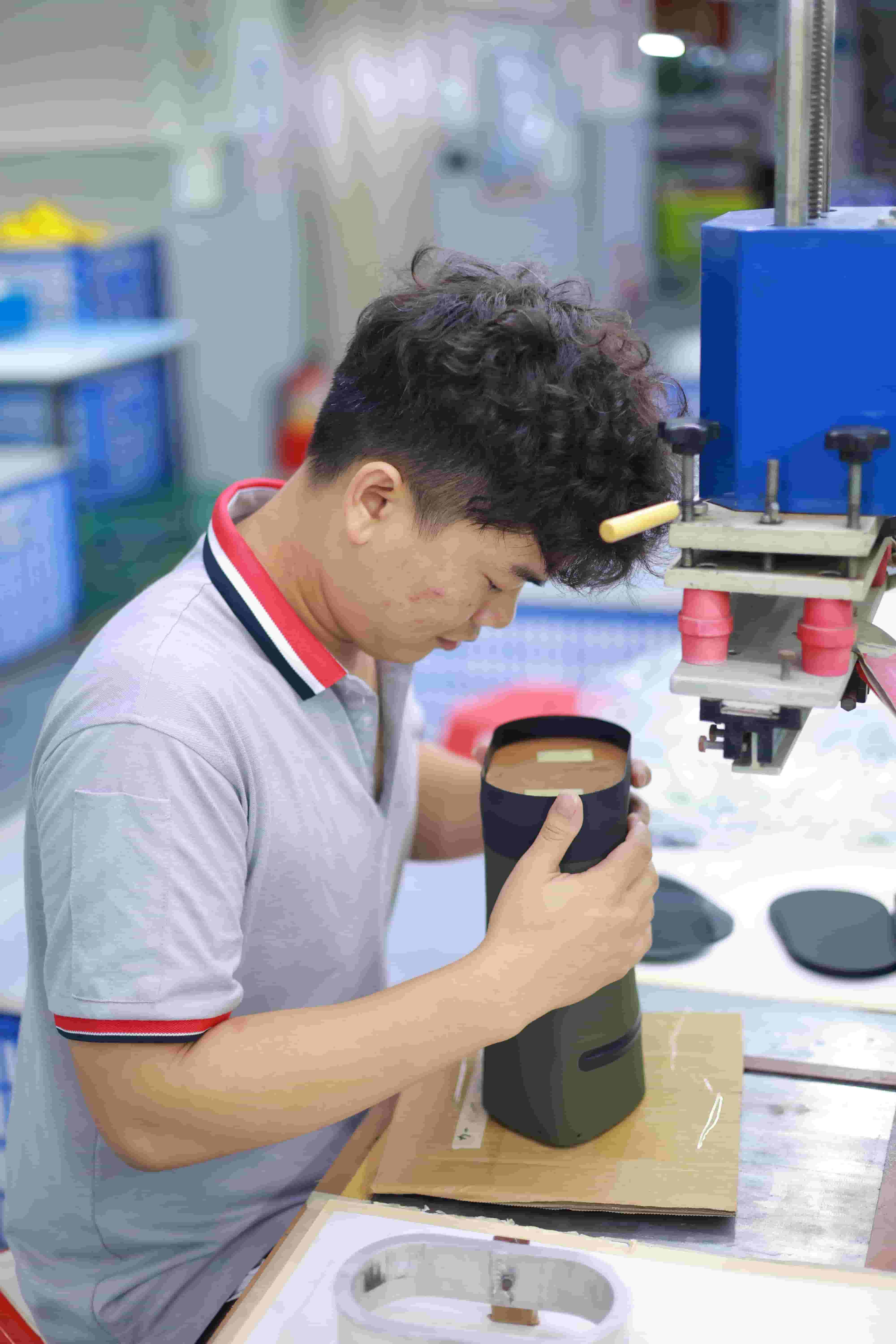

 Eigene Werkzeuge und pneumatische Vorrichtungen

Abbildung: „Maßgeschneiderte bogenförmige geschweißte Metallmatrizen und pneumatische Druckbeaufschlagungswerkzeuge für dreidimensionale Eckenschützer oder gebogene Ecken von Motorradtaschen“

Schritt 3: Hocheffiziente Infrastruktur für Montage und Komponentenvorbereitung

Eine robuste, wasserdichte Tasche ist mehr als nur ihre Haupthülle. Es erfordert tragende Hardware, sekundäre Ankerflicken, externe Gurtnetze und MOLLE-Konfigurationen. Wenn diese Komponenten schlecht integriert sind, können sie die strukturelle Integrität der Tasche beeinträchtigen.

Unsere Untermontageabteilungen bereiten modulare Komponenten vor der endgültigen strukturellen Fusion vor. Hochleistungs-D-Ringe, lasergeschnittene TPU-Patches und Hypalon-Anker werden gestanzt und mithilfe spezieller pneumatischer Pressstationen vormontiert. Durch die Trennung der Komponentenvorbereitung vom endgültigen Strukturschweißen verhindern wir Engpässe und stellen sicher, dass jeder tragende Punkt nach genauen Spezifikationen verschweißt wird, bevor der Hauptkörper der Tasche zusammengebaut wird.

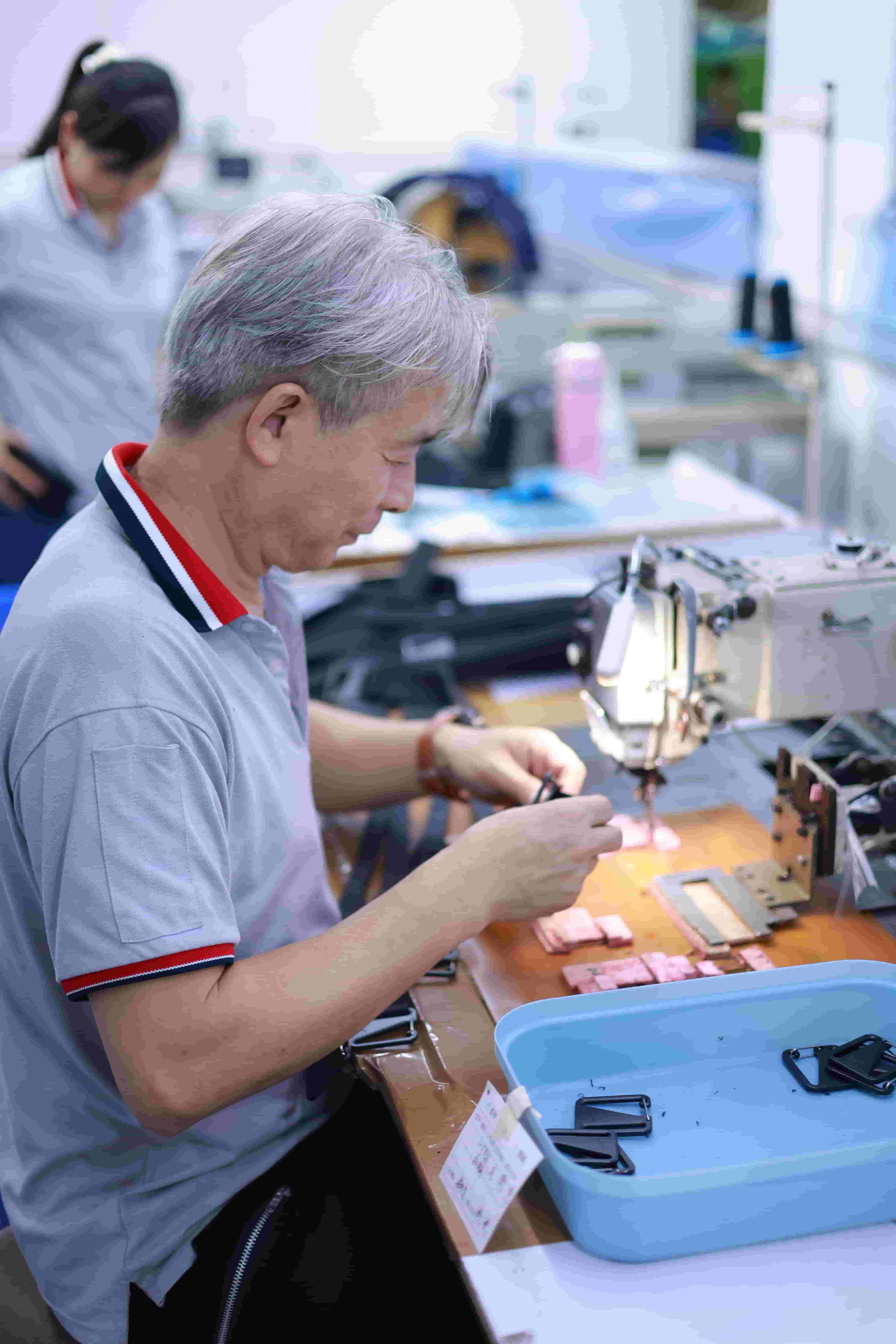

Komponentenintegrations- und Untermontagelinien

Abbildung: „Arbeiter bedienen Stanz- oder Pressgeräte, um Ersatzteile wie D-Ringe, D-Ring-Basis und Gurtbänder vorzufixieren und Halbzeuge im vorangegangenen Produktionsschritt zu verarbeiten.“

Schritt 4: Betriebssauberkeit und Inline-Qualitätskontrolle

Mikroskopischer Staub, Ölrückstände von Schneidwerkzeugen oder Fadenfragmente an einer Schweißnaht können eine HF-Schweißnaht zerstören. Verunreinigungen stören das dielektrische Feld und führen zu Lichtbögen, Nadellöchern und Feldausfällen. Bei der Bodenaufteilung von Sealock stehen ein sauberer Materialfluss und eine kontinuierliche Inspektion im Vordergrund:

• Zonenspezifisches Produktionsmanagement:Stoffschneiden, Komponentenmontage und HF-Schweißen finden in getrennten Zonen statt, um zu verhindern, dass lose Fasern die Schweißflächen beeinträchtigen.
• Inline-QC-Gates:Produkte müssen nicht darauf warten, dass Postproduktionschargen einer Inspektion unterzogen werden. Unser Boden verfügt über kontinuierliche Inline-Qualitätstore, an denen Produktionsleiter jede Strukturnaht unmittelbar nach dem Schweißen prüfen. Wir überwachen die Nahtextrusionsbreite, die Konsistenz der Schweißnaht und alle Anzeichen von Materialverschlechterung.

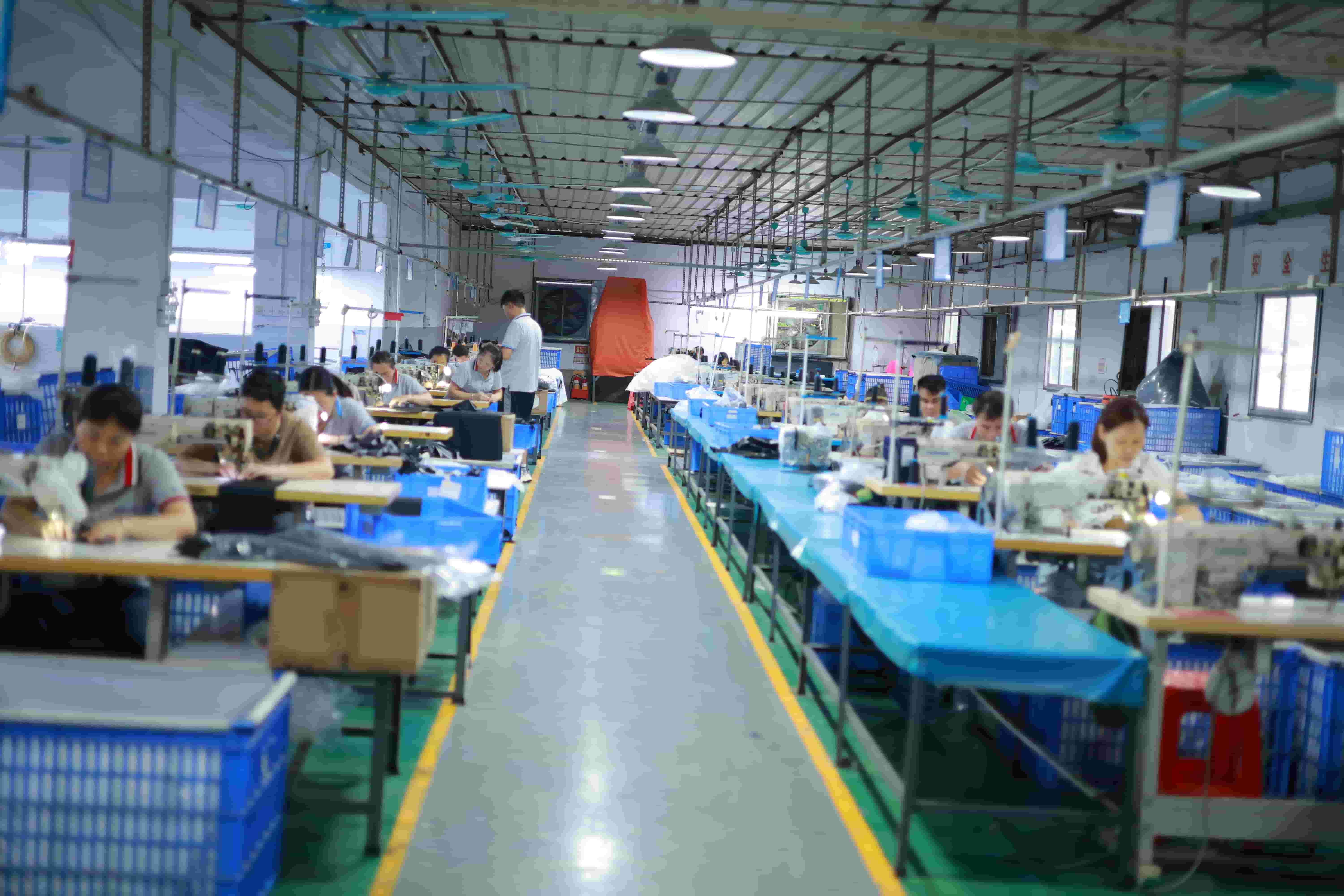

 Langstrecken-Inline-Montage und kontinuierliche QC-Inprozesskontrollen

Abbildung: „Ein aufgeräumter und optimierter Langstrecken-Montagebereich, in dem Qualitätsprüfer entlang der Produktionslinie eine 100-prozentige vollständige Prüfung frisch hergestellter Hochfrequenz-Verbindungsnähte durchführen.“

Schritt 5: Industrielle Verpackungslogistik und Auftragsabwicklung

Eine robuste, wasserdichte Reisetasche oder ein technischer Packsack muss in Ihren Vertriebszentren ohne Falten, eingestürzte Teile oder verformte Strukturschäume ankommen. Das Falten einer frischen TPU-Schweißnaht während des heißen Containertransports kann im Laufe der Zeit zu Spannungsrissen führen.

Unsere Verpackungszone ist so konzipiert, dass sie dem Durchsatz unserer Hauptschweißlinien entspricht. Fertige Produkte werden einer abschließenden Inflations- oder ästhetischen Prüfung unterzogen, bevor sie in Kartons mit individuellem Formfaktor verpackt werden. Um die Frachtkosten zu senken, zerkleinern wir die Produkte nicht in zu kleine Kartons. Wir bauen Versandkartons nach Maß und fügen interne Halterungen für strukturierte Gegenstände wie Reisetaschen mit hartem Boden und Motorradgepäck ein. Dadurch wird sichergestellt, dass die Beutel vom Boden unseres Lagers bis zu den Händen Ihrer Kunden ihre Form und strukturelle Integrität behalten.

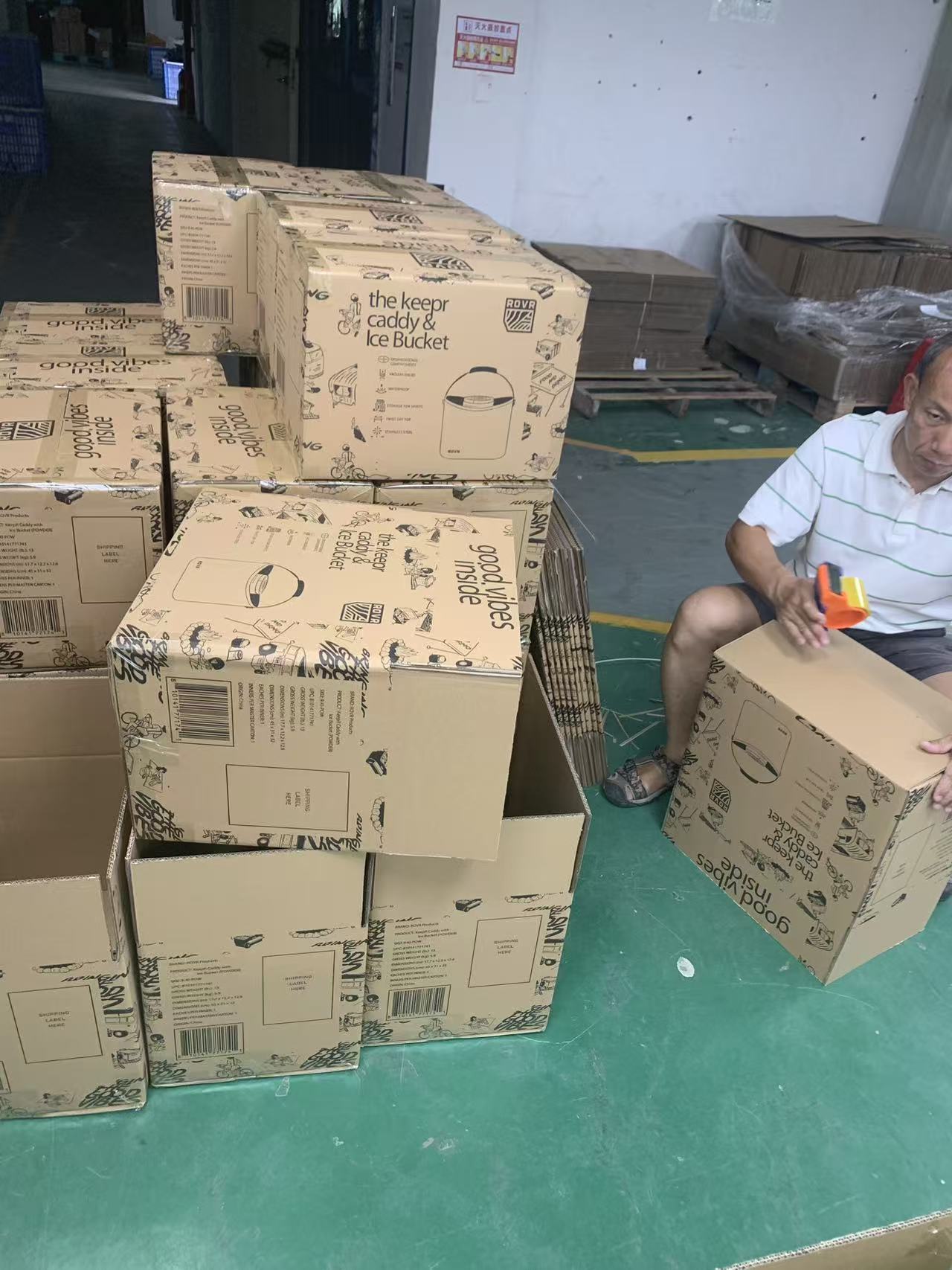

Endverpackung, Kartonformfaktoren und globale Logistikpalettierung

Abbildung: „Ein geräumiger Bereich zum Verpacken und Formen von Kartons für fertige Produkte, in dem verpackte wasserdichte Beutel ordentlich gestapelt werden, bis sie verpackt und an globale Einzelhandelsnetzwerke versendet werden.“

Häufig gestellte Fragen zu unserer Fabrikhallen-Infrastruktur

Wir schweißen hauptsächlich laminierte TPU-Gewebe (Thermoplastisches Polyurethan), hochbelastbare PVC-Planen (Maschenzahlen von 250D bis 1000D+) und spezielle Hypalon- oder Verbundfolien, die für den Einsatz unter extremen Umweltbedingungen entwickelt wurden.

Jede Stoffpartie wird bei der Warenannahme einer zerstörenden Streifenschweißprüfung unterzogen. Die optimale Frequenz, der pneumatische Druck und die Verweilzeit werden in der SPS der Station programmiert und verhindern so, dass Bediener die Parameter willkürlich ändern.

Beim Heißluft-Taping wird äußere Wärme auf eine Naht geblasen, um vorgenähte Nadellöcher abzudichten. Es verschlechtert sich mit der Zeit. Beim HF-Schweißen werden die Grundpolymerbeschichtungen auf natürliche Weise miteinander verschmolzen, wodurch eine Naht entsteht, die strukturell stärker ist als die umgebende Stoffhülle.

Ja. Unsere hauseigene CNC-Werkstatt fräst maßgeschneiderte Aluminiumelektroden, die auf 3D-CAD-Dateien abgestimmt sind. Dadurch können wir konturierte Rückwände, gebogene Flaschenhalter und komplexe Verankerungsvektoren für Schultergurte schweißen, ohne dass strukturelle Spannungsfalten entstehen.

Durch den Einsatz modularer, schnell wechselbarer Werkzeugplatten an unseren Hochfrequenzmaschinen können wir Produktionszellen innerhalb von 48 Stunden duplizieren, um plötzliche Volumenspitzen zu bewältigen und gleichzeitig die exakt gleichen parametrischen Toleranzen über alle Linien hinweg einzuhalten.
