Sechs Lampen und eine Antwort: Der Farbbewertungsschrank für Standardlichtquellen

Von allen Streitigkeiten, die zwischen einer Fabrik und einer Marke entstehen, sind es die Farben, die am meisten hervorbringen, und zwar aus einem Grund, der nichts damit zu tun hat, dass irgendjemand nachlässig ist. Zwei Personen können in gutem Glauben dieselben beiden schwarzen Tafeln unter unterschiedlichem Licht betrachten und zu gegensätzlichen Schlussfolgerungen kommen. Einer von ihnen steht unter warmen Büro-Downlights. Der andere hält die Probe an einem bewölkten Morgen an ein Fenster. Beides ist sicher. Beide beschreiben etwas Reales. Die Panels stimmen unter einer Lichtquelle tatsächlich überein, unter einer anderen jedoch nicht, und dieses Phänomen – Metamerie – ist kein Meinungs-, Stimmungs- oder Monitorproblem. Es handelt sich um eine messbare Eigenschaft der beiden Materialien.

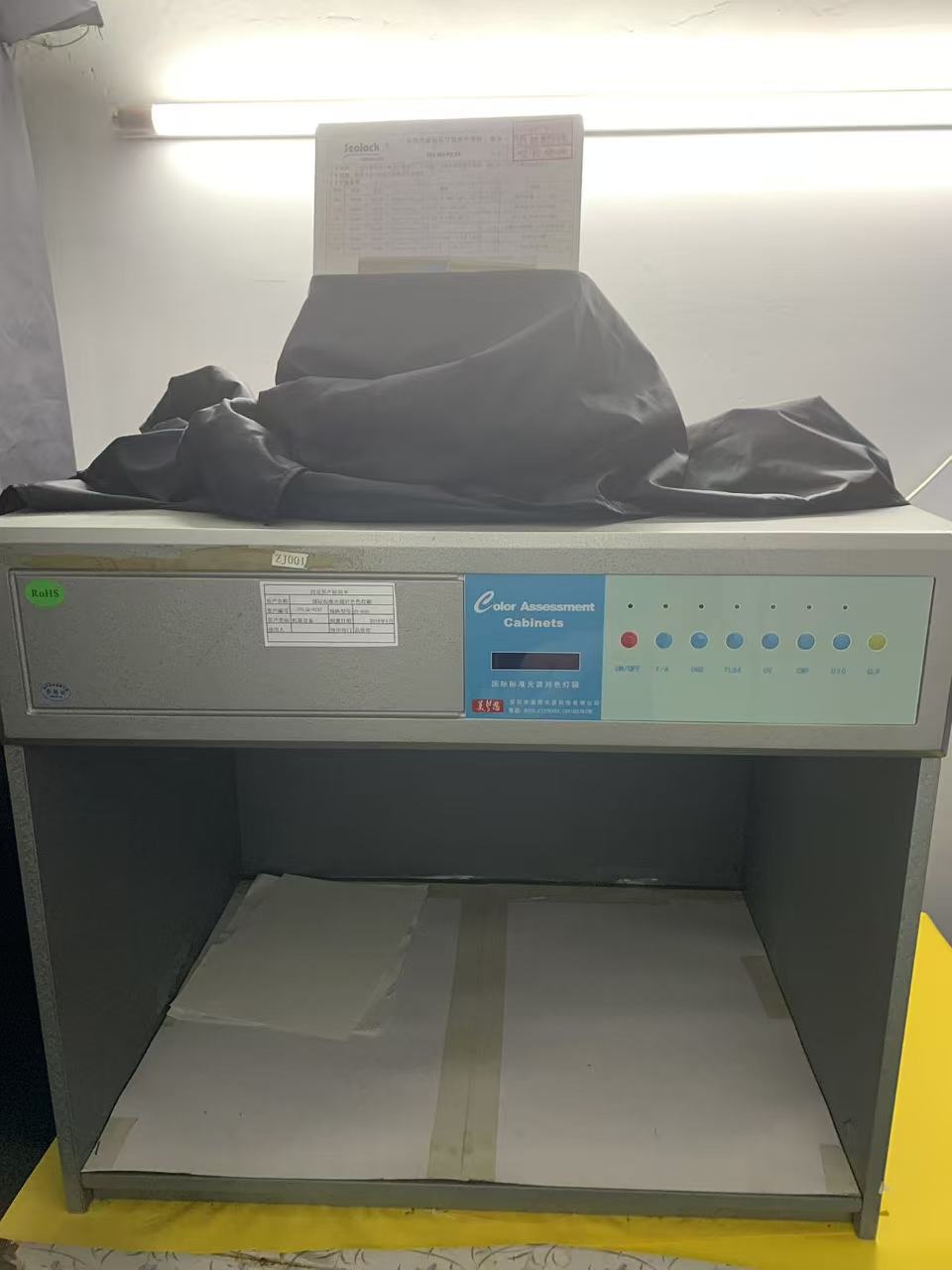

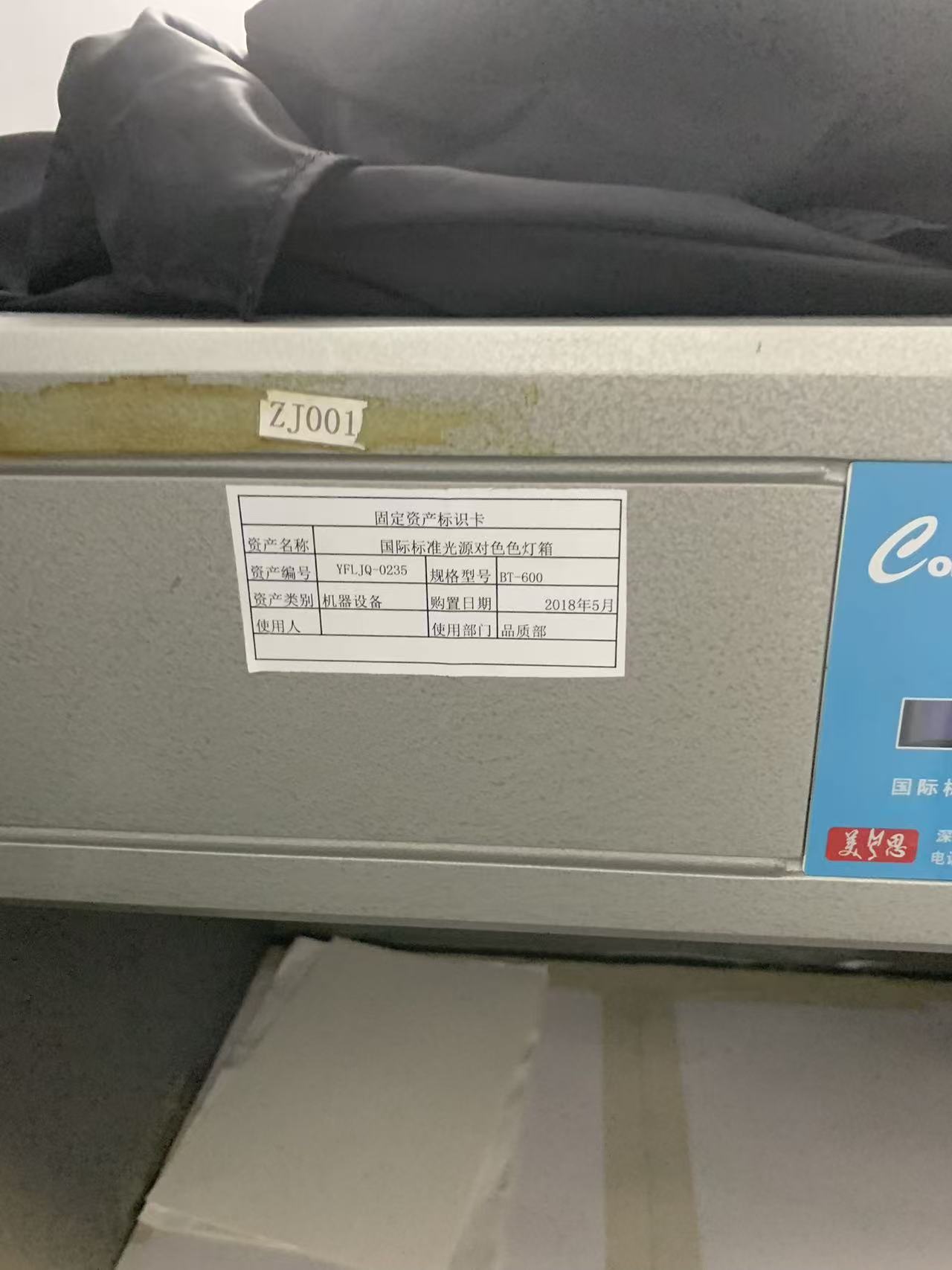

Das Instrument, das diesen Streit beilegt, bevor er beginnt, ist die am wenigsten dramatische Maschine in unserem Labor: ein grauer Stahlkasten mit neutralem Innenraum und sechs Lampen im Dach. Anlage YFLJQ-0235, Modell BT-600, Maschinennummer ZJ001, seit Mai 2018 in unserer Qualitätsabteilung im Einsatz, betrieben nach dem kontrollierten Verfahren YFL-WI-PZ-01, Revision A/0, vom 28. Dezember 2023. Es hat keine beweglichen Teile, keinen Zähler und keinen Testzyklus. Es garantiert einfach, dass zwei Menschen, wenn sie sich über die Hautfarbe nicht einig sind, zumindest unter demselben Licht uneinig sind.

Warum Farbe überhaupt eine Maschine braucht

Eine Farbe ist keine Eigenschaft eines Objekts. Es ist das Produkt aus drei miteinander multiplizierten Dingen: der spektralen Leistungsverteilung des auf das Objekt fallenden Lichts, dem spektralen Reflexionsgrad des Objekts selbst und der Reaktion des Auges des Betrachters. Wenn Sie etwas ändern, ändert sich die wahrgenommene Farbe. Zwei Materialien, deren Reflexionskurven die gleiche Gesamtform haben, folgen einander unter jeder Lichtquelle. Zwei Materialien, deren Kurven sich kreuzen – wobei die reflektierte Gesamtenergie unter einer Lichtquelle gleich ist, die spektralen Details jedoch voneinander abweichen – passen unter dieser Lichtquelle zusammen und trennen sich unter einer anderen sichtbar.

Dies ist kein seltener Randfall bei der Herstellung wasserdichter Ausrüstung. Dies kommt dem Standardzustand nahe, da ein einzelner geschweißter Beutel eine Ansammlung von Materialien ist, die durch völlig unterschiedliche Prozesse in völlig unterschiedlichen Fabriken gefärbt wurden. Das Karosserieteil ist eine TPU- oder PVC-Folie oder -Beschichtung mit im Polymer dispergierten Pigmenten. Das Gurtband besteht aus lösungs- oder stückgefärbtem Polyester. Das Reißverschlussband besteht aus gefärbtem Textil und die Reißverschlusszähne bestehen aus geformtem Harz oder beschichtetem Metall. Die Schnallen werden mit Masterbatch spritzgegossen. Das Futter besteht aus einem anderen Gewebe mit einer anderen Farbstoffklasse. Sechs Lieferanten, sechs Farbchemien, ein „Schwarz“, von dem ein Käufer erwartet, dass es ein Schwarz ist.

Pigmentierter Film und gefärbtes Textil haben fast nie eine gemeinsame Reflexionskurve. Sie können bei Tageslicht auf eine visuelle Übereinstimmung gebracht werden und zeigen dennoch, wie das Gurtband unter der Neonbeleuchtung eines Geschäfts grün oder braun gegen die Karosseriewand läuft. Wenn niemand nachschaut, ist die erste Person, die dies entdeckt, der Merchandiser des Käufers, der drei Wochen vor der Markteinführung in einem Ausstellungsraum steht und ein Produktionsmuster an ein genehmigtes Muster hält.

Die sechs Lichtquellen und wozu jede einzelne dient

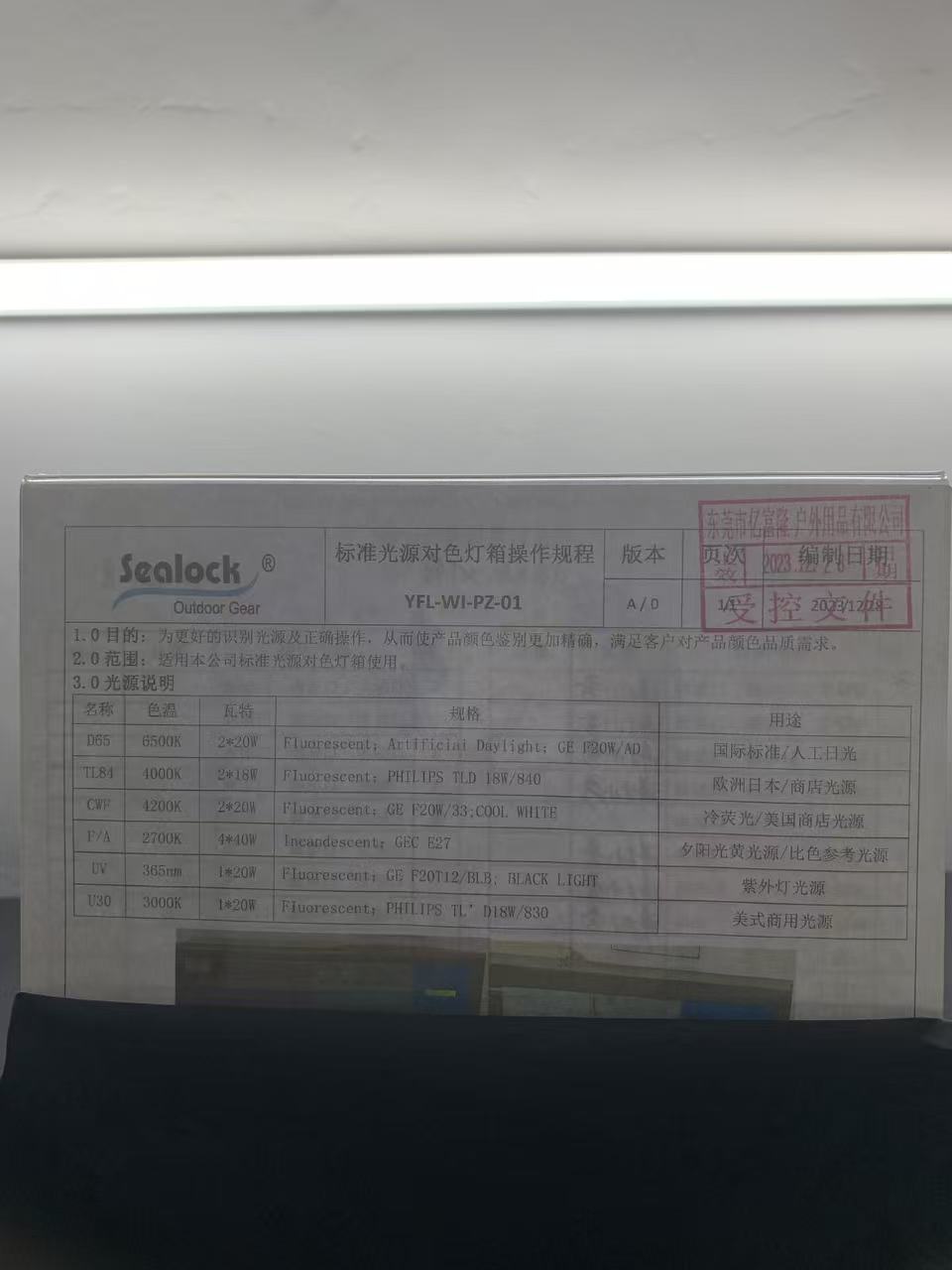

Unsere SOP listet die Lampenergänzung und vor allem auf, was jede Lampe darstellt. Diese Tabelle ist der Teil des Verfahrens, den Bediener tatsächlich täglich verwenden.

D65 – 6500K, künstliches Tageslicht.Das internationale Referenzlichtmittel, das für das durchschnittliche Tageslicht am Nordhimmel steht. Jede Farbfreigabe in unserem System beginnt hier, und sofern ein Kunde nichts anderes angibt, ist dies der Lichtpunkt, unter dem eine Farbe akzeptiert oder abgelehnt wird. Es ist das, was die Branche einem neutralen Schiedsrichter am nächsten kommt.

TL84 – 4000 K, Triphosphor-Leuchtstofflampe.Die Ladenbeleuchtung des europäischen und japanischen Einzelhandels. Wenn eine Marke in europäischen oder japanischen Einzelhandelsgeschäften verkauft wird, ist TL84 nicht optional: Es handelt sich um das Licht, unter dem das Produkt beim Kauf beurteilt wird, und hier entstehen tatsächlich Farbbeschwerden.

CWF – 4200 K, kaltweiße Leuchtstofflampe.Das amerikanische Einzelhandelsäquivalent. Eine Paarung, die unter D65 passt und unter CWF versagt, ist eine Paarung, die im Regal eines US-Großhandelsgeschäfts falsch aussieht, egal wie gut sie im Musterraum aussieht.

F/A – 2700 K, Glühlampe.Warmes Kunstlicht, das als Ersatz für die Beleuchtung im Haushalt und Gastgewerbe sowie für die Spätnachmittagssonne dient. Es ist der härteste Test für alles in der Rot-zu-Braun-Familie und für nahezu neutrale Farbtöne, die sich darunter dramatisch verschieben.

U30 – 3000K.Warme amerikanische Gewerbebeleuchtung, üblich im Facheinzelhandel und zunehmend auch in Outdoor- und Lifestyle-Läden, die eine wärmere Atmosphäre als ein Supermarkt bevorzugen.

UV – 365 nm, Schwarzlicht.Überhaupt kein farbsehendes Leuchtmittel. Diese Lampe dient zum Aufdecken optischer Aufheller und ist eines der nützlichsten Diagnosewerkzeuge im Labor. Weiße und blasse Farben werden häufig mit fluoreszierenden Aufhellern aufgehellt, die UV-Strahlung in sichtbares Blau umwandeln, wodurch der Stoff weißer als weiß aussieht. Optische Aufheller werden durch Sonneneinstrahlung und Waschen abgebaut. Eine weiße Platte, die unter UV-Strahlung brillant leuchtet, ist eine weiße Platte, die im Betrieb sichtbar vergilbt, während eine nicht aufgehellte Platte daneben an Ort und Stelle bleibt. Die UV-Lampe deckt auch den Fall auf, dass zwei Weißtöne in Innenräumen perfekt zusammenpassen, weil sie unterschiedliche Aufhellermengen enthalten, die sich unter einem Licht ausgleichen – und im Freien unter echtem UV-reichem Sonnenlicht divergieren.

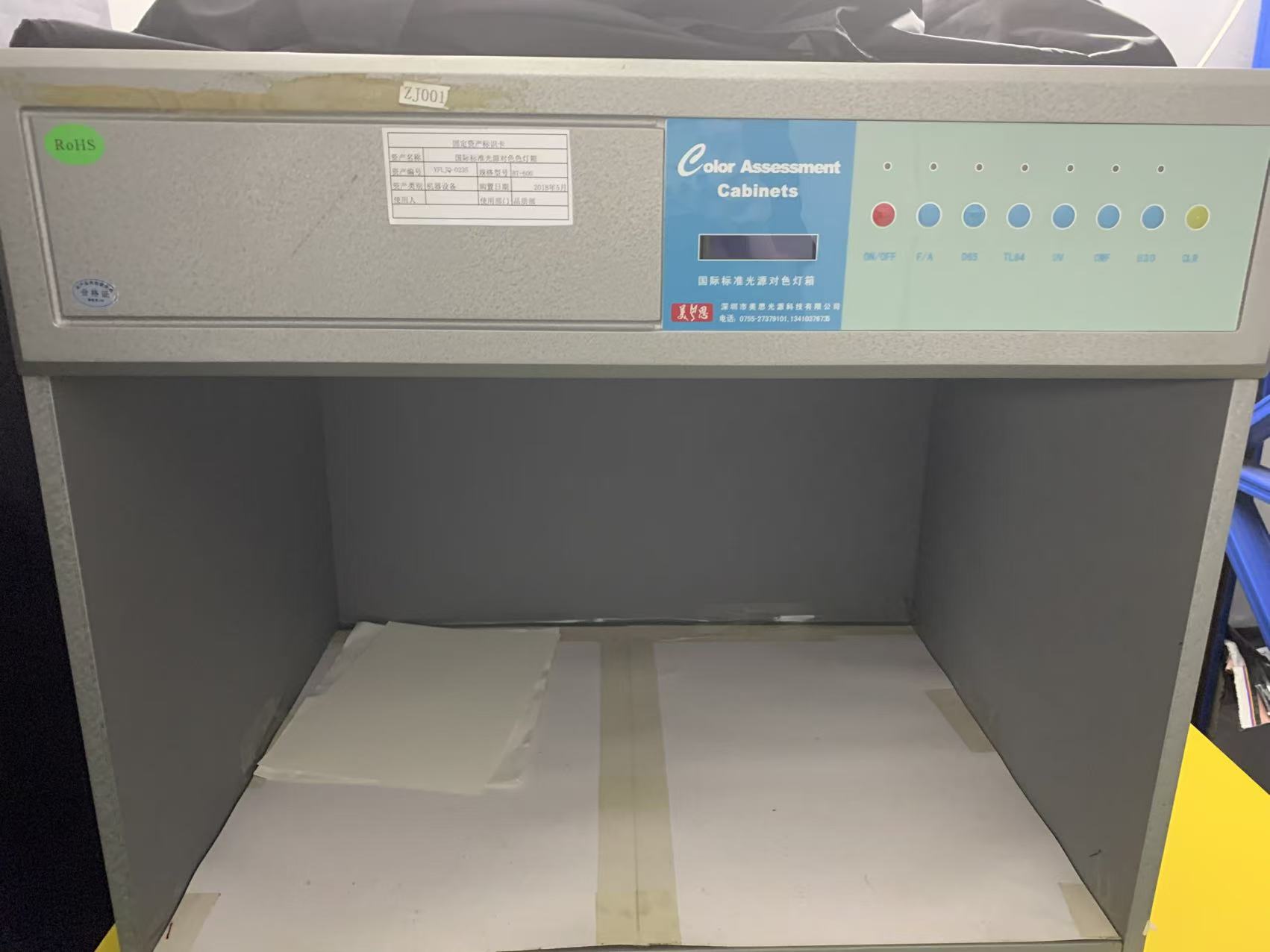

Das Panel schaltet diese einzeln um und eine Betriebszeitanzeige verfolgt die Lampenstunden. Diese Anzeige ist wichtiger als sie aussieht. Leuchtstofflampen driften in der spektralen Leistung lange bevor sie ausfallen, und eine gealterte D65-Röhre hört stillschweigend auf, D65 zu sein. In der Industrie ist es üblich, Lampen nach akkumulierten Betriebsstunden und nicht nach einem Ausfall auszutauschen – üblicherweise um die Zweitausend-Stunden-Marke herum –, weshalb der Betriebsstundenzähler Teil des Instruments und kein Zubehör ist.

Wie wir es nutzen

Der oben in unserer SOP genannte Zweck ist klar: Lichtquellen richtig zu identifizieren und das Gehäuse ordnungsgemäß zu bedienen, damit die Produktfarbbeurteilung genauer ist und die Farbqualitätsanforderungen des Kunden erfüllt. Die Arbeitsmethode hinter diesem Satz ist unkompliziert und duldet keine Abkürzungen.

Der genehmigte Standard – ein unterzeichneter Labortest, ein genehmigtes Muster, ein Goldmuster oder ein vom Kunden bereitgestellter physischer Farbchip – wird neben dem Produktionsmuster im Schrank auf dem neutralgrauen Boden platziert, ohne dass ein anderer farbiger Gegenstand im Sichtfeld ist. Beide sind gleich ausgerichtet, da gewebte und beschichtete Materialien entlang und quer zur Maserung unterschiedlich reflektieren und eine um 90 Grad gedrehte Probe einen anderen Farbton erkennen lässt. Der Betrachtungswinkel beträgt etwa 45 Grad zur beleuchteten Oberfläche. Dies ist die Geometrie, der sich alle visuellen Bewertungsstandards annähern, da sie den Oberflächenglanz von der Körperfarbe trennt.

D65 steht an erster Stelle und gibt das Haupturteil ab. Der Bediener schaltet dann nacheinander zwischen TL84, CWF, U30 und F/A um und achtet nicht darauf, ob das Paar unter jedem noch perfekt übereinstimmt, sondern darauf, ob dasRichtungetwaiger Differenzänderungen. Ein Paar, das unter jeder Lichtquelle konstant leicht hell läuft, weist ein Farbproblem auf, das durch Anpassen der Farbstoff- oder Pigmentbeladung behoben werden kann. Ein Paar, das unter D65 übereinstimmt und unter TL84 grün und unter F/A rot läuft, weist ein Metamerieproblem auf, das nicht durch Anpassen der Beladung behoben werden kann – es erfordert ein anderes Farbstoffsystem und lässt sich bei einem Labortest viel besser entdecken als bei einem Behälter mit Fertigwaren.

Die UV-Lampe wird für alle Weißwäsche, hellen Farben und alle Materialien verwendet, bei denen der Verdacht besteht, dass sie fluoreszierende Aufheller enthalten. Die Ergebnisse werden anhand der Bewertungsskala des Kunden aufgezeichnet. Wenn ein numerischer Wert erforderlich ist, wird die visuelle Beurteilung mit einer instrumentellen Farbdifferenzmessung abgeglichen. Die beiden ergänzen sich: Das Instrument gibt eine wiederholbare Nummer aus, die auch beim Versenden per E-Mail erhalten bleibt, und das Gehäuse gibt das Urteil an, das ein Mensch tatsächlich fällen wird, während er das Produkt in der Hand hält.

Das Problem der verschweißten Beutel, vor dem Sie niemand warnt

Es gibt ein Farbproblem, das speziell für Hochfrequenz-Schweißkonstruktionen gilt und bei dem es regelmäßig zu neuen Programmen kommt.

Schweißen ist ein thermischer Prozess. Das Polymer an der Schweißnaht wird auf Schmelztemperatur gebracht und dann unter Druck abgekühlt. Dabei verschieben sich einige Pigmentsysteme. Ein dunkelgraues TPU kann entlang der Schweißnaht einen leichten Braunstich bilden. Ein gesättigtes Rot kann im geschweißten Band geringfügig dunkler werden. Bei einer Tasche mit langen, hervorstehenden Nähten ist dieses Band kein Fehler, den der Käufer als Prozessmerkmal verzeiht – es liest sich wie zwei Materialtöne auf einem Produkt.

Dies geschieht im Schrank, und zwar durch den Vergleich eines geschweißten Coupons mit ungeschweißtem Material derselben Rolle unter allen sechs Lichtquellen, nicht nur unter Tageslicht. Wenn eine Verschiebung auftritt, handelt es sich um eine Frage der Schweißparameter, und es geht zurück in die KonstruktionSchältestdatenfür den gleichen Parametersatz daneben, da eine Verringerung der Verweilzeit zum Schutz der Farbe bei unvorsichtiger Vorgehensweise auch die Haftfestigkeit verringert. Das Fenster, das beide Anforderungen erfüllt, ist schmaler als das Fenster, das nur eines davon erfüllt, und dies zu finden ist ein großer Teil dessen, woraus die Entwicklung eines neuen Materials tatsächlich besteht.

Dasselbe Kabinett bewertet auch die FärbeergebnisseFarbechtheitsprüfgerät zum Reiben, da die Graustufenbewertung selbst ein visueller Vergleich ist und bei unkontrollierter Beleuchtung bedeutungslos ist, und sie wird verwendet, um die Farbe nachträglich zu überprüfenTemperatur- und Feuchtigkeitskammerhat einen Materialsatz gealtert. Die Alterung durch Hitze und Feuchtigkeit beeinträchtigt nicht nur die mechanischen Eigenschaften. Es verändert die Farbe, und ein Schwarz, das nach 72 Stunden bei erhöhter Temperatur leicht bronzefarben geworden ist, sind Informationen, die eine Marke benötigt, bevor sie sich darauf einlässt.

Was ein Käufer angeben sollte

Die meisten Farbstreitigkeiten, die wir von anderen Lieferanten sehen, gehen auf eine Kaufspezifikation zurück, in der es heißt: „Farbe muss mit genehmigtem Muster übereinstimmen“ und nichts weiter. Dieser Satz enthält kein Leuchtmittel, keine Toleranz, keine Bewertungsskala und keine Aussage, welche Komponenten zu welchen passen müssen. Es ist ein Argument, das auf einen Liefertermin wartet.

Eine Spezifikation, die das Argument verhindert, benennt vier Dinge. Erstens das zugelassene Leuchtmittel – normalerweise D65, und wenn das Produkt im europäischen oder japanischen Einzelhandel erhältlich sein wird, D65 plus TL84 oder plus CWF für den US-Markt. Zweitens der akzeptable Unterschied, entweder als Graustufenwert oder als numerische Farbdifferenztoleranz. Drittens, welche Komponenten in der Farbe des Gehäuses gehalten werden und welche einen bewusst unterschiedlichen Farbton haben dürfen, da bei einer technischen Tasche häufig das Gurtband und das Gehäuse nicht aufeinander abgestimmt sind und es Zeitverschwendung ist, sie auf eine Übereinstimmung zu bringen, die nie beabsichtigt war. Viertens, ob der Gehalt an optischen Aufhellern eingeschränkt ist, was für jedes weiße oder pastellfarbene Produkt mit einer langen erwarteten Lebensdauer im Freien wichtig ist.

Mit diesen vier Elementen in einer Spezifikation wird die Farbfreigabe zu einer Prüfung. Ohne sie wird es zu einer per E-Mail geführten Verhandlung zwischen zwei Personen, die unter verschiedenen Lampen stehen.

Häufig gestellte Fragen

Kann ein Spektralfotometer den Leuchtkasten nicht ersetzen?

Nein, und nicht aus dem Grund, den die Leute erwarten. Ein Instrument liefert eine wiederholbare Zahl unter jeder Lichtquelle, die Sie berechnen lassen, und es ist besser als das menschliche Auge darin, kleine, konsistente Verschiebungen zu erkennen. Aber ein numerischer Durchgang kann immer noch einer optisch offensichtlichen Diskrepanz entsprechen, wenn Glanz, Textur oder Oberflächenstruktur zwischen den beiden Materialien unterschiedlich sind, was beim Vergleich einer glänzenden geschweißten Folie mit einem matten Gewebe routinemäßig der Fall ist. Beide Werkzeuge werden benötigt. Das Instrument meldet; das Kabinett entscheidet.

Warum können wir Farben nicht einfach draußen bei Tageslicht genehmigen?

Denn Tageslicht ist keine Sache. Sein Spektrum ändert sich mit der Tageszeit, der Jahreszeit, dem Breitengrad, der Wolkendecke und dem, was von nahegelegenen Oberflächen reflektiert wird. Eine Farbe, die um 10 Uhr morgens bei dünner Wolke genehmigt und um 16 Uhr abgelehnt wurde. bei klarem Himmel wurde nie gegen eine feste Referenz genehmigt. D65 existiert genau so, dass sich die Referenz nicht bewegt.

Wie gehen Sie mit einem Kunden um, dessen genehmigtes Muster verblasst ist?

Physikalische Standards altern, insbesondere Textilmuster, die berührt und ausgesetzt wurden. Wenn ein genehmigter Standard alt ist, kennzeichnen wir ihn, anstatt ihn stillschweigend anzupassen – indem wir einen neuen Produktionslauf an eine verblasste Referenz anpassen, wird die Überblendung in die Ware eingebrannt. Die übliche Lösung ist ein neu herausgegebener Standard oder ein numerisches Ziel, das anhand der ursprünglichen Spezifikation vereinbart wurde.

Muss der Schrank kalibriert werden?

Der Schrank selbst verfügt über kein zu kalibrierendes Messelement, der Lampenzustand ist jedoch die entsprechende Kontrolle. Die Lampenbetriebsstunden werden auf dem eingebauten Messgerät verfolgt und die Röhren werden nach den kumulierten Betriebsstunden und nicht bei einem Ausfall ausgetauscht, da die Spektraldrift dem Durchbrennen weit vorausgeht. Aufzeichnungen über den Lampenwechsel sind Teil der Geräteakte und stehen den Prüfern vor Ort zusammen mit den Kalibrierzertifikaten der Messgeräte im Labor zur Verfügung.

Wird die Farbe einmal oder während der gesamten Produktion überprüft?

Hindurch. Labortest und Erstmustergenehmigung legen das Ziel fest; Bei der Materialeingangskontrolle werden jede Rolle und jede Gurtpartie anhand dieser überprüft. In-Prozess-Kontrollen decken Abweichungen zwischen Materialchargen innerhalb eines Auftrags auf. Farbabweichungen zwischen zwei Rollen nominell identischer Folie kommen so häufig vor, dass die Genehmigung als einmaliges Ereignis betrachtet wird und dazu führt, dass eine Lieferung am Ende zwei Farbtöne desselben Beutels in einem Karton enthält.

Wo das in der Serie steht

Dieser Schrank schließt einen Kreislauf, der sich durch den größten Teil des Labors zieht. Es bewertet die durch das erzeugte FärbungAbriebtesterEs liest die Ergebnisse der Farbechtheitsprüfung aus, prüft die Materialeigenschaften vor und nach der Alterung durch Umwelteinflüsse und überprüft, ob die Schweißparameter unseren Anforderungen entsprechenSchwingung und Dauertest des ReißverschlussesDie Festigkeitsprüfung wurde nicht auf Kosten des Aussehens erkauft. Festigkeit und Aussehen sind bei Schweißkonstruktionen keine unabhängigen Variablen, und das Instrument, das sie ehrlich wahrt, ist dasjenige, das überhaupt keine beweglichen Teile hat.

Sealock baut seit über zwanzig Jahren hochfrequenzgeschweißte wasserdichte Ausrüstung in Dongguan, China und Ho-Chi-Minh-Stadt, Vietnam. Wenn Sie unser Farbfreigabeprotokoll wünschen oder vor Beginn eines Programms möchten, dass die Angaben zu Lichtart und Toleranz in Ihre eigene Qualitätsvereinbarung aufgenommen werden, schreiben Sie aninfo@sealock.com.hk.
