Im Sealock-Labor: Der Gepäckschwingungs-Schlagprüfer (XE-I09BA)

Fast jeder katastrophale Taschenausfall, von dem ein Käufer jemals hört, beginnt am selben Ort: an der Stelle, an der ein Riemen, ein Griff oder ein D-Ring auf das Gehäuseteil trifft. Stoff reißt selten in der Mitte. Reißverschlüsse spalten sich selten entlang der Kette. Was versagt, ist der Anker – die wenigen Quadratzentimeter geschweißter Flicken, Riegel oder Gurtschlaufen, die das gesamte Gewicht einer beladenen Tasche tausende Male in eine flexible Wand übertragen müssen, bei Lasten, die niemals stabil und nie vorhersehbar sind. Aus diesem Grund ist ein statischer Pull-Test, so beeindruckend die Zahl auch sein mag, ein schlechter Prädiktor für Feldrenditen. Ein Gelenk, das einen einzelnen Zug von 80 kg übersteht, kann bei 400 Zyklen eines dynamischen Stoßes von 8 kg immer noch versagen, da Ermüdung und Spitzenfestigkeit unterschiedliche physikalische Eigenschaften haben.

Die Maschine, die diese beiden Welten in unserem Labor trennt, ist das Gepäckschwingungs-Schlagprüfgerät – Anlage YFLJQ-0232, Modell Revision A/0 vom 28. Dezember 2023. In diesem Artikel geht es darum, was die Maschine tatsächlich macht, warum der Test für hochfrequenzgeschweißte wasserdichte Taschen wichtiger ist als für konventionell genähtes Gepäck und was ein Beschaffungsmanager verlangen sollte, wenn er auf dem Spezifikationsblatt eines Lieferanten „Schwingungsstoß getestet“ sieht.

Was „Schwingungsstoß“ eigentlich bedeutet

Der Test ist täuschend einfach zu beschreiben und ziemlich schwer gut durchzuführen. Eine Tasche wird auf ein bestimmtes Gewicht geladen und dann an der zu untersuchenden Komponente an der Maschine aufgehängt – ein einzelner oberer Griff, ein Paar Schultergurte, eine Transportschlaufe, ein vollständig ausgefahrener Trolley-Griff. Der Schlagkopf hebt den beladenen Sack um einen definierten Hub an und gibt ihn anschließend frei. Die Schwerkraft erledigt den Rest. Der Beutel fällt, und eine gedämpfte Federanordnung oben am Kopf absorbiert die Fallenergie und gibt sie dann zurück, sodass die Probe nicht nur einmal fallen gelassen wird, sondern in eine kontinuierliche auf- und abgehende Schwingung versetzt wird. Bei jedem Zyklus wird eine Stoßwelle über das Band und in den Ankerpunkt gesendet und anschließend vollständig entlastet. Laden, schocken, entladen, wiederholen.

Der chinesische Methodenstandard für die Leichtindustrie, der dies formalisiert, QB/T 2922-2018Koffer und Tasche – Testmethode für Rüttelstößebeschreibt das Prinzip, die Tasche mit einem bestimmten Gewicht zu belasten, sie am Griff, am Schultergurt oder am vollständig ausgefahrenen Trolley-Griff um einen festgelegten Hub anzuheben, sie unter der Schwerkraft frei fallen zu lassen und die Aufprallenergie mithilfe einer Feder zu absorbieren und freizugeben, sodass die Tasche wiederholt Stößen und Schwingungen ausgesetzt ist – wodurch die Widerstandsfähigkeit des Griffs, des Riemens, des Trolley-Griffs und des Körpers gegenüber Rüttelstößen getestet wird. Das Gerät ist genau spezifiziert: Die Gesamtmasse aus unterem Saugnapf, oberem Dämpfungsblock, Schlagstange und Standardvorrichtung beträgt 8,1 ± 0,2 kg, der Hub in eine Richtung beträgt 150 ± 5 mm und die Geräuschdämpfungsbaugruppe am oberen Saugnapf liefert bei bündigem Zusammendrücken eine Federkraft von 110 ± 10 N. Das Steuerungssystem muss eine Anpassung der Schlagfrequenz ermöglichen, die Einstellung und Aufzeichnung der Anzahl der Zyklen ermöglichen und die Maschine automatisch stoppen, wenn die Probe während der Prüfung herunterfällt.

Der letzte Satz ist wichtiger, als er aussieht. Der automatische Stopp beim Herunterfallen der Probe ist keine Komfortfunktion, sondern macht die Zykluszählung zu einem gültigen Datenpunkt. Wenn bei Zyklus 612 ein Riemen reißt und die Maschine so lange auf eine leere Spannvorrichtung hämmert, bis sie einen voreingestellten Wert von 1.500 erreicht, sagt der Bericht nichts Nützliches aus. Da die Maschine im Moment der Trennung stoppt, wird der Zählerstand angezeigtIstdie Ermüdungslebensdauer dieses Gelenks.

Die Maschine auf unserer Etage

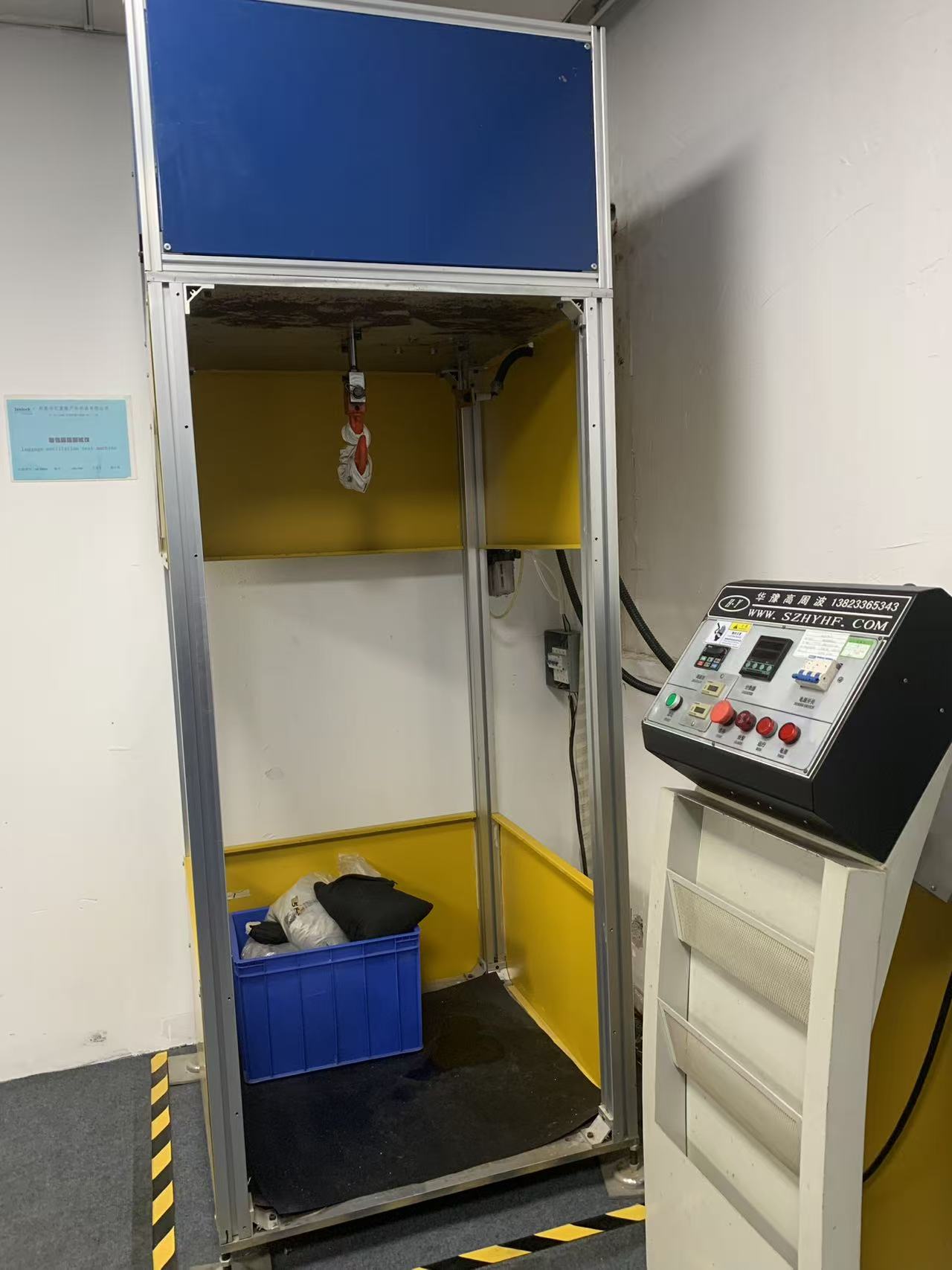

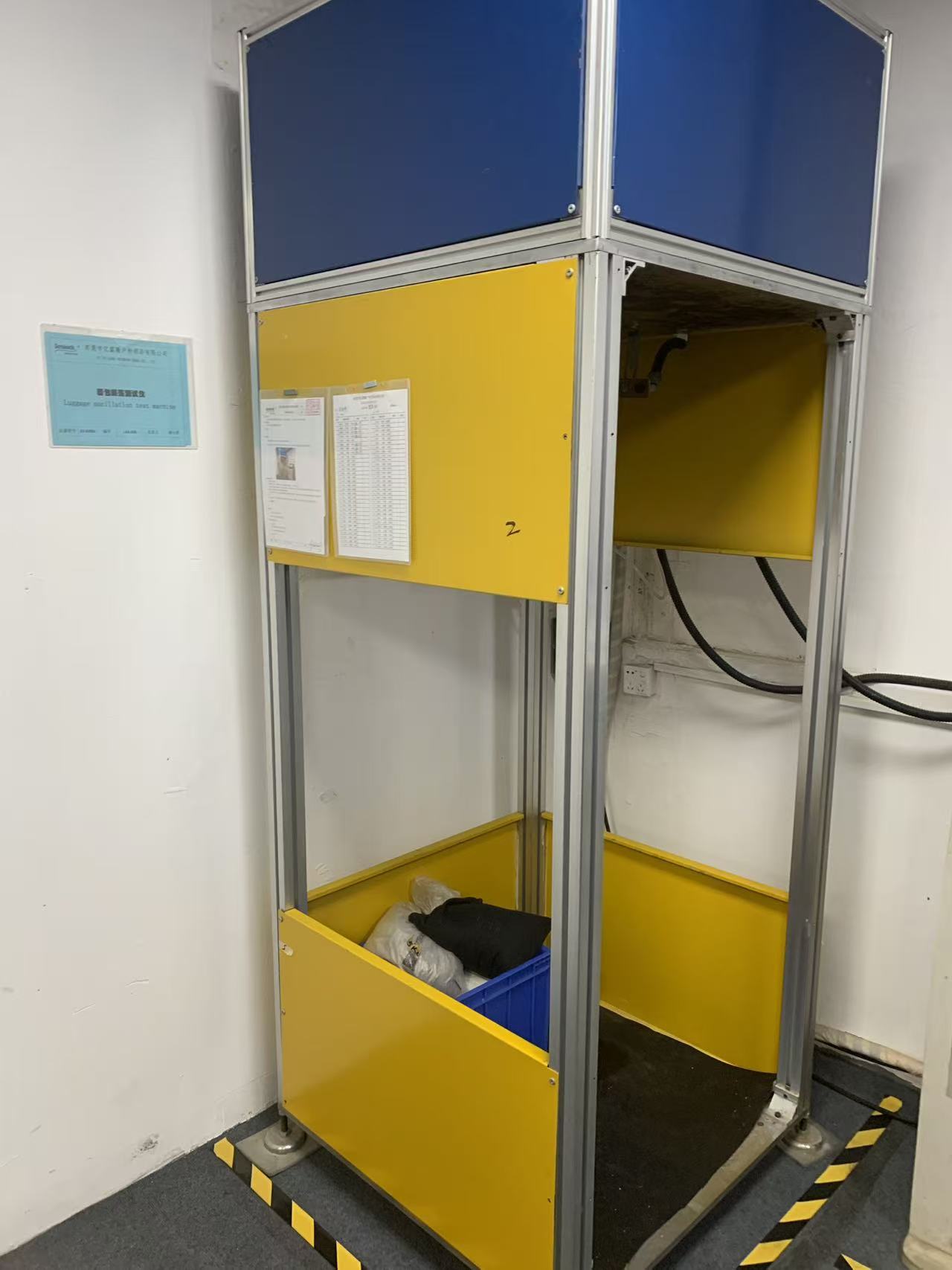

Unser Gerät wurde von einem Hersteller von Hochfrequenzgeräten aus Shenzhen gebaut und ist bewusst unscheinbar. Die Testkammer besteht aus einem stranggepressten Aluminiumrahmen mit gelben und blauen Füllplatten, ist auf der Bedienseite offen und mit einer schweren Gummimatte ausgelegt, um den Rückprall zu verhindern. Der Schlagkopf hängt am oberen Querträger; Darunter befindet sich die Probe und in der Kiste an der Basis die kalibrierten Sandsäcke, mit denen wir einen Beutel auf seine Nennprüflast bringen. Eine Flügeltür verschließt die Arbeitsseite, bevor ein Lauf beginnt. Dies ist das Einzige, was zwischen einem Bediener und einem mit hoher Geschwindigkeit fahrenden 20-kg-Beutel steht.

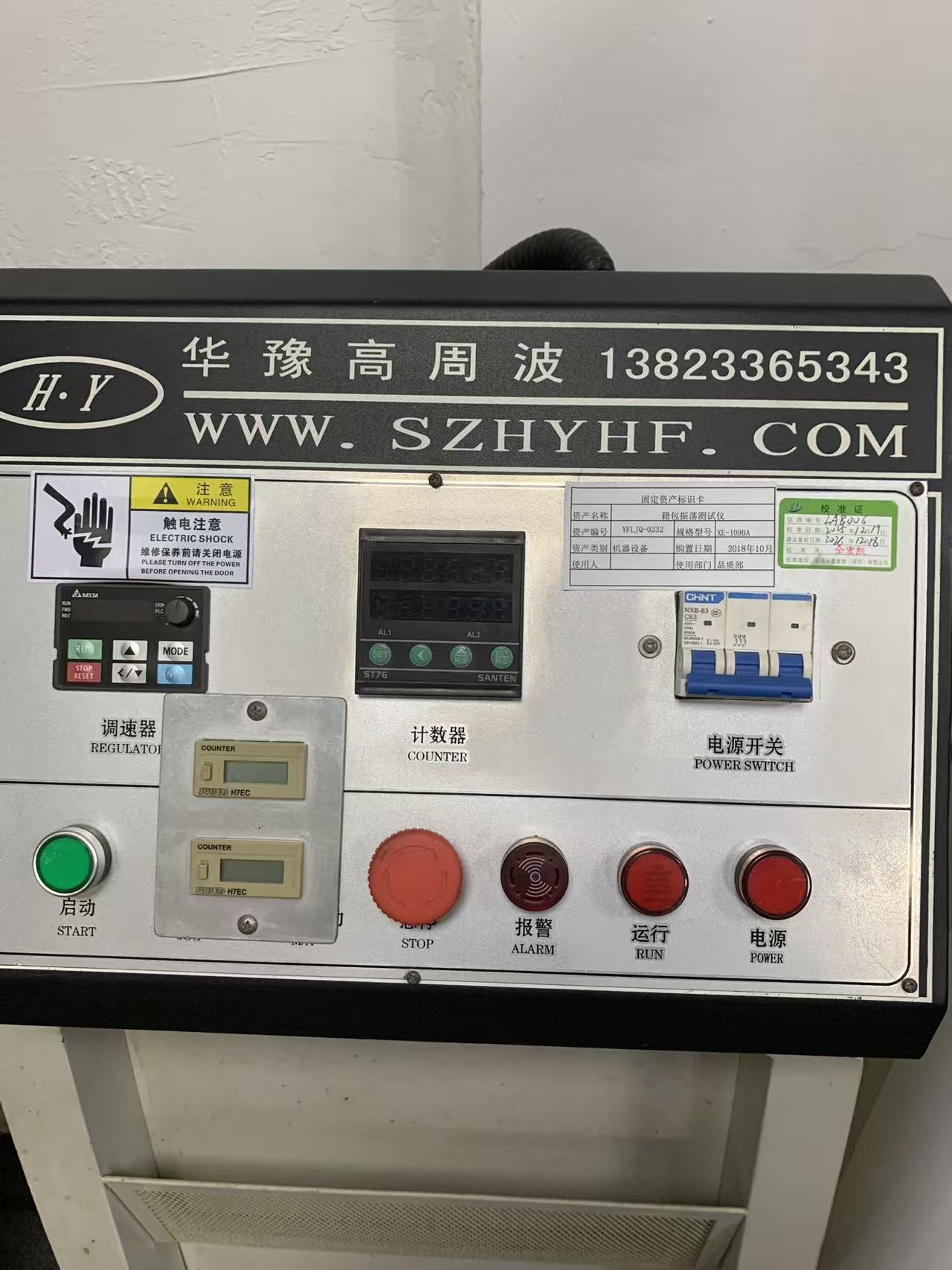

Der Steuersockel befindet sich außerhalb des Käfigs. Das Layout zeigt Ihnen genau, wie der Test abläuft: Ein Delta-Antrieb mit variabler Frequenz auf der linken Seite fungiert als Geschwindigkeitsregler, ein digitaler SANTEN ST76-Zähler mit zwei Alarmkanälen befindet sich in der Mitte, zwei elektromechanische FUJI H7EC-Zähler zeichnen kumulative Zyklen unabhängig vom programmierbaren auf, und ein dreipoliger CHNT NXB-63 C63-Leistungsschalter mit einer Nennspannung von 400 V, 50 Hz und 6.000 A Ausschaltvermögen verarbeitet den eingehenden Strom. Darunter befinden sich der Startknopf, ein übergroßer Not-Aus-Pilzkopf sowie Alarm-, Betriebs- und Betriebsanzeigen.

Die doppelten Zähler gibt es aus einem bestimmten Grund. Der programmierbare Zähler stoppt die Maschine beim Zielzyklus; Die mechanischen Zähler sammeln die Lebenszyklen der Maschine und ermöglichen eine Gegenprüfung, falls jemand Zweifel hat, ob ein Lauf mitten im Test zurückgesetzt wurde. Wenn der externe Prüfer eines Kunden fragt, woher wir wissen, dass ein Bericht einen vollständigen Lauf widerspiegelt, ist dies die Antwort, auf die wir verweisen.

So führen wir es aus: SOP YFL-WI-PZ-03

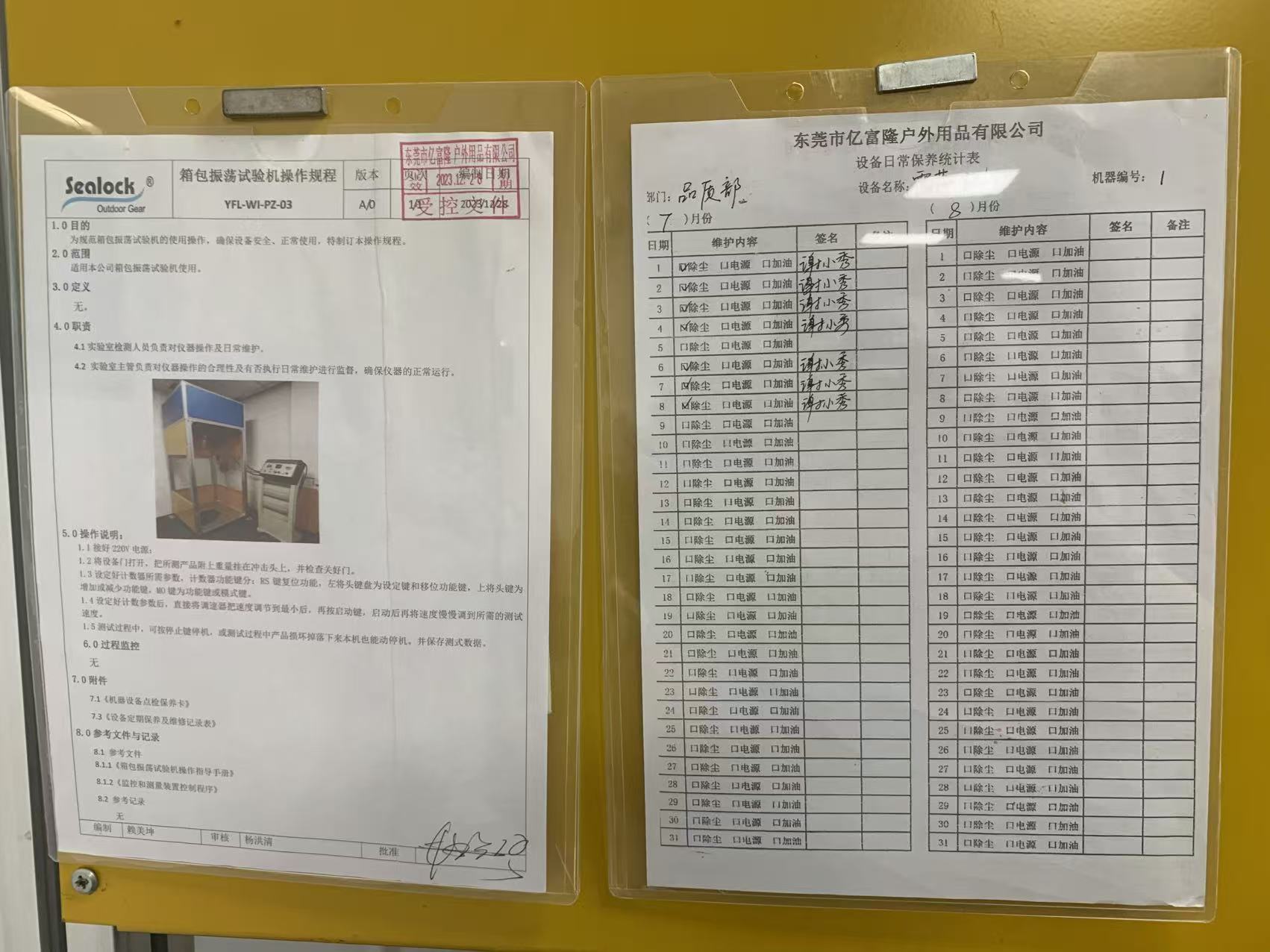

Die auf der Maschine angezeigte kontrollierte Prozedur ist kurz und jede darin enthaltene Klausel existiert nur, weil jemand einmal einen Fehler gemacht hat.

Der Bediener schließt die 220-V-Stromversorgung an, öffnet die Kammertür, hängt die Probe – die bereits auf ihr Nenngewicht geladen ist – mithilfe der entsprechenden Vorrichtung an den Schlagkopf und überprüft, ob die Tür ordnungsgemäß geschlossen ist, bevor sich etwas bewegt. Anschließend wird der Zähler programmiert: Mit der Reset-Taste wird der vorherige Lauf gelöscht, mit den Umschalt- und Inkrementtasten wird der Zielzykluszähler eingestellt und mit der Modustaste wird die Zählfunktion ausgewählt. Erst nachdem das Ziel festgelegt ist, dreht der Bediener den Geschwindigkeitsregler auf das Minimum, drückt Start und erhöht dann langsam die Geschwindigkeit auf die erforderliche Testrate. Das Starten mit hoher Geschwindigkeit ist verboten, da ein abrupter erster Schlag einen Stoß auslöst, der nicht in der Norm vorgesehen ist, und zu einem falschen vorzeitigen Ausfall an der Vorrichtung und nicht an der zu prüfenden Verbindung führen kann.

Während des Laufs kann der Bediener die Maschine jederzeit mit der Stopp-Taste anhalten. Wenn die Probe bricht und herunterfällt, stoppt die Maschine. Anschließend werden die Testdaten aufgezeichnet. Die SOP weist dem Laborinspektor den Betrieb und die routinemäßige Wartung zu und die Überwachung beider dem Laborleiter. Sie wird durch ein tägliches Wartungsprotokoll – Staubentfernung, Leistungsprüfung, Schmierung – unterstützt, das Tag für Tag unterzeichnet wird.

Belastungs- und Zyklenzahl: wie hoch die Zahlen sein sollten

Der Methodenstandard definiert, wie ein Beutel geschüttelt wird; Die Produktnorm legt fest, wie hart und wie lange. Für getragene Taschen gilt QB/T 1333-2018Handtasche und Rucksack, bei dem die Testlast anhand des Volumens des Taschenkörpers festgelegt wird und nicht wie in der früheren Ausgabe von 2010 anhand der Produktspezifikation, und bei dem nur der Schultergurt bewertet wird, bei dem ein einzelner Griff und der Schultergurt einen überlappenden genähten Bereich haben. Typische kommerzielle Tests umfassen 400 Zyklen an zwei Schultergurten unter einer spezifizierten Last von 6 kg, wobei die Griffe bei ihrer eigenen Last- und Zykluskombination bewertet werden.

Vierhundert Zyklen sind ein Boden, keine Obergrenze, und sie sind eher auf eine Alltagshandtasche als auf eine 60-Liter-Reisetasche abgestimmt, die ein Jahrzehnt lang auf ein Bootsdeck geworfen wird. Unser interner Lasttragebedarf liegt bei 1.500 Zyklen und mehr, und für Expeditions- und Marineprogramme führen wir wesentlich höhere Belastungen durch, wobei die Belastungen auf der Nennkapazität der Tasche basieren und nicht auf der Volumentabelle der Norm. Wenn das eigene Protokoll eines Kunden eine andere Kombination vorgibt – eine schwerere Ladung mit weniger Zyklen, um die Gepäckabfertigung zu simulieren, oder eine leichtere Ladung mit einer viel höheren Anzahl, um das Pendeln zu simulieren – übernimmt die Maschine einfach diese Zahlen. Geschwindigkeit, Last und Zyklusziel werden alle vom Bediener eingestellt. Das ist der Sinn und Zweck, das Gerät im eigenen Haus zu haben, anstatt Testplätze extern zu kaufen.

Warum dieser Test bei geschweißten wasserdichten Taschen anders ist

Hier unterscheidet sich eine Fabrik für wasserdichte Ausrüstung von einer herkömmlichen Gepäckfabrik. Bei einer genähten Tasche handelt es sich bei einem Schultergurtanker um eine Gurtschlaufe, die in einer Naht befestigt und mit einem Riegel verstärkt wird. Der Fehlermodus ist Fadenabrieb und fortschreitender Stichauszug, und er kündigt sich an: Maschen lockern sich, die Schlaufe verzieht sich, was der Käufer bemerkt, bevor er loslässt.

Bei einem hochfrequenzgeschweißten Beutel gibt es überhaupt keine Nähte an der Verankerung, oder die Nähte sind dekorativ und der eigentliche Lastpfad verläuft durch einen geschweißten Patch, der mit der TPU- oder PVC-Oberfläche des Karosserieblechs verbunden ist. Diese Verbindung versagt durch Schälen, nicht durch Abrieb, und der Schälversagen geschieht leise und plötzlich. Eine Schweißnaht, die leicht kalt gelaufen ist – unzureichende Haltezeit, verunreinigte Oberfläche, ein Matrize, der um den Bruchteil eines Millimeters aus der Parallelität geraten ist – besteht problemlos einen statischen Zugtest und löst sich dann irgendwo zwischen Zyklus 300 und Zyklus 900 an der Patchkante auf, da jeder Oszillationszyklus an der gleichen Vorderkante der Verbindung anliegt.

Dies ist der Fehler, der die Bewertungen hervorruft, die jeder Category Manager erkennt: Die Tasche war eine Saison lang in Ordnung, und dann „löste sich einfach der Riemen von der Tasche“, und zurück blieb ein sauberer, nicht ausgefranster Patch-Umriss. Es ist auch, was wichtig ist, einAbdichtungEs handelt sich dabei nicht nur um einen Festigkeitsfehler, da ein teilweise abgelöster Flicken einen Leckpfad durch das Obermaterial öffnet, lange bevor es sich vollständig löst. Eine Tasche kann an der Schulterverankerung beginnen, Wasser einzulassen, während sie ihre Ladung trotzdem perfekt trägt.

Deshalb sind der Schwingungstester und dasComputergestütztes Zug- und Schälprüfgerätwerden zusammen und nicht einzeln gelesen. Durch Schältests erhalten wir die statische Haftfestigkeit einer Schweißnaht in Kilogramm anhand unserer internen Materialtabelle; Oszillationstests zeigen uns, ob diese Verbindung dynamische, wiederholte Einzelkantenbelastungen in der Geometrie übersteht, denen sie tatsächlich im Betrieb ausgesetzt ist. Eine Schweißnaht kann stark und dennoch ermüdungsarm sein, wenn die Patchgeometrie die Ablösung an einer Ecke konzentriert. Erst der zweite Test findet es.

Worauf wir achten, wenn ein Lauf endet

Die Zählung abgeschlossener Zyklen ist eine bestandene Bedingung und kein bestandenes Ergebnis. Wenn der Zähler stoppt, wird die Probe heruntergelassen und anhand einer schriftlichen Checkliste untersucht: keine oder teilweise Trennung von Griff, Riemen oder Ankerstelle; keine Delaminierung oder Abhebung an der Kante einer geschweißten Bewehrung; kein Bruch, keine Verformung oder Rissbildung an Schnallen, Schiebern, D-Ringen oder Triglides; kein Fadenbruch bei jedem Verstärkungsstich; keine Verformung des Karosserieblechs um den Lastpunkt; und bei Taschen mit Trolley-System ein Griff, der sich dennoch reibungslos aus- und einfahren lässt und sicher einrastet.

Alles andere als eine Trennung wird trotzdem aufgezeichnet. Eine Flickenkante, die sich bei 1.500 Zyklen um zwei Millimeter angehoben hat, ist ein Sack und ein fehlgeschlagener Prozess und geht als Problem mit den Schweißparametern in die Konstruktion zurück, statt dass sie abgesegnet wird. Wenn der Test destruktiv ist oder die Probe markiert ist, wird die Probe unter Quarantäne gestellt und gelangt nicht wieder in den verkaufsfähigen Bestand.

Wo es in der breiteren QC-Kette steht

Kein einzelnes Instrument zertifiziert eine Tasche. Der Schwingungsprüfer erfasst die dynamische Belastungsdauer an den Ankerpunkten und reicht dabei in alle Richtungen: dieTester für die Lebensdauer des ReißverschlussesBewältigt den Verschluss 3.000 Zyklen unter größengerechter Quer- und Längsbelastung; DieAbriebtesterund dieFarbechtheitsprüfgerät zum ReibenBefassen Sie sich mit der Haltbarkeit der Oberfläche und der Oberflächenübertragung. Dieprogrammierbare Temperatur- und FeuchtigkeitskammerAltert das Material durch Heiß-Feucht- und Minustemperaturwechsel, bevor die mechanischen Eigenschaften erneut überprüft werden. Anschließend wird die gesamte Baugruppe einem vollständigen Wassertauchtest von zwei Stunden oder mehr bei tauchfähigen Produkten oder einem Starkregen- und Wasserstrahltest bei Produkten unterzogen, die eher gegen Regen als gegen Eintauchen ausgelegt sind.

Schwingungstest durchführennachDie klimatische Alterung ist eine der aufschlussreichsten Sequenzen, die einem Käufer zur Verfügung stehen, und es lohnt sich, sie explizit anzugeben. Durch Klebstoff unterstützte Verbindungen und einige TPU-Folienqualitäten verlieren nach 72 Stunden Heiß-Feuchtigkeit-Einwirkung deutlich an Schälfestigkeit. Ein Gurtanker, der 1.500 Zyklen im Neuzustand und 600 Zyklen nach der Alterung übersteht, verrät Ihnen etwas, was kein Raumtemperaturtest jemals verrät.

Was Käufer verlangen sollten

„Schwingungsgeprüft“ auf einem Datenblatt bedeutet nichts ohne vier Zahlen dahinter: die Belastung in Kilogramm, die Zyklenzahl, die getestete Komponente und die Abnahmekriterien. Fragen Sie nach allen vier. Fragen Sie, ob der Zählerstand erreicht wurde oder ob die Maschine vorzeitig automatisch angehalten hat. Fragen Sie, ob die Tasche im Neuzustand oder nach einer Umweltkonditionierung getestet wurde. Und fragen Sie speziell bei geschweißten Produkten nach, ob bei der Nachprüfung auch Kantenabhebungen an geschweißten Verstärkungsstellen berücksichtigt wurden, denn ein Lieferant, der nur auf Ablösung prüft, wird bei einem Beutel, der bereits begonnen hat, sich abzulösen, ein Nichtbestehen melden.

Für OEM- und ODM-Programme legen wir diese Parameter gemeinsam in der Entwicklungsphase fest, führen sie bei ersten Artikeln durch, bevor die Werkzeuge eingefroren werden, und wiederholen sie während der Produktion. Wenn ein markeneigenes Protokoll oder ein Laborbericht eines Drittanbieters erforderlich ist, werden die internen Daten zur Vorprüfung: Wir finden das Problem lieber bei Zyklus 700 in unserer eigenen Etage als in einem SGS- oder QIMA-Bericht drei Wochen vor dem Versand.

Häufig gestellte Fragen

Ist die Schwingungsschlagprüfung dasselbe wie ein Falltest?

Nein. Bei einem Falltest wird bewertet, was mit einem Beutel und seinem Inhalt bei einem einzigen unkontrollierten Aufprall auf eine harte Oberfläche passiert. Bei der Oszillationsschlagprüfung wird die Ermüdung an den Tragepunkten unter Hunderten oder Tausenden kontrollierten Belastungs- und Entlastungszyklen bewertet. Sie finden unterschiedliche Fehler, und eine Tasche kann problemlos an einem vorbeigehen, während sie am anderen scheitert.

Kann dieses Gerät neben einem Rucksack auch einen Soft Cooler oder einen Dry Bag testen?

Ja. Alles mit einem definierten Tragepunkt kann an der Halterung aufgehängt werden – ein einzelner Tragegriff an einem Packsack, zwei Schultergurte an einem Kühlrucksack, ein oberer Haltegriff an einer Reisetasche. Produkte mit weichen Seiten sind im Kontaktbereich der Vorrichtung gepolstert, sodass die Klemme das Band nicht abnutzt und nicht am Gelenk, sondern am Griff zu einem Scheuerversagen führt.

Welche Ladung sollte verwendet werden, wenn die Tasche kein veröffentlichtes Fassungsvermögen hat?

Die Produktnorm leitet es aus dem Volumen des Beutelkörpers ab. In der Praxis testen wir bei Outdoor-Ausrüstung lieber die Nennkapazität, die eine Marke tatsächlich auf ihre eigene Verpackung druckt, zuzüglich einer Marge, da dies die Zahl ist, die ein Verbraucher als Erlaubnis betrachtet.

Garantiert ein bestandenes Ergebnis, dass die Tasche im Feld nicht versagt?

Es garantiert, dass die Konstruktion und der Prozess gemäß der Probenahme eine definierte Ermüdungsschwelle überschreiten. Die Feldhaltbarkeit hängt auch von der Produktionskonsistenz ab, weshalb Oszillationstests an Produktionsmustern und nicht nur an der Goldprobe durchgeführt werden und die Schweißparameter während des Prozesses unabhängig überwacht werden.

Ist das Gerät kalibriert?

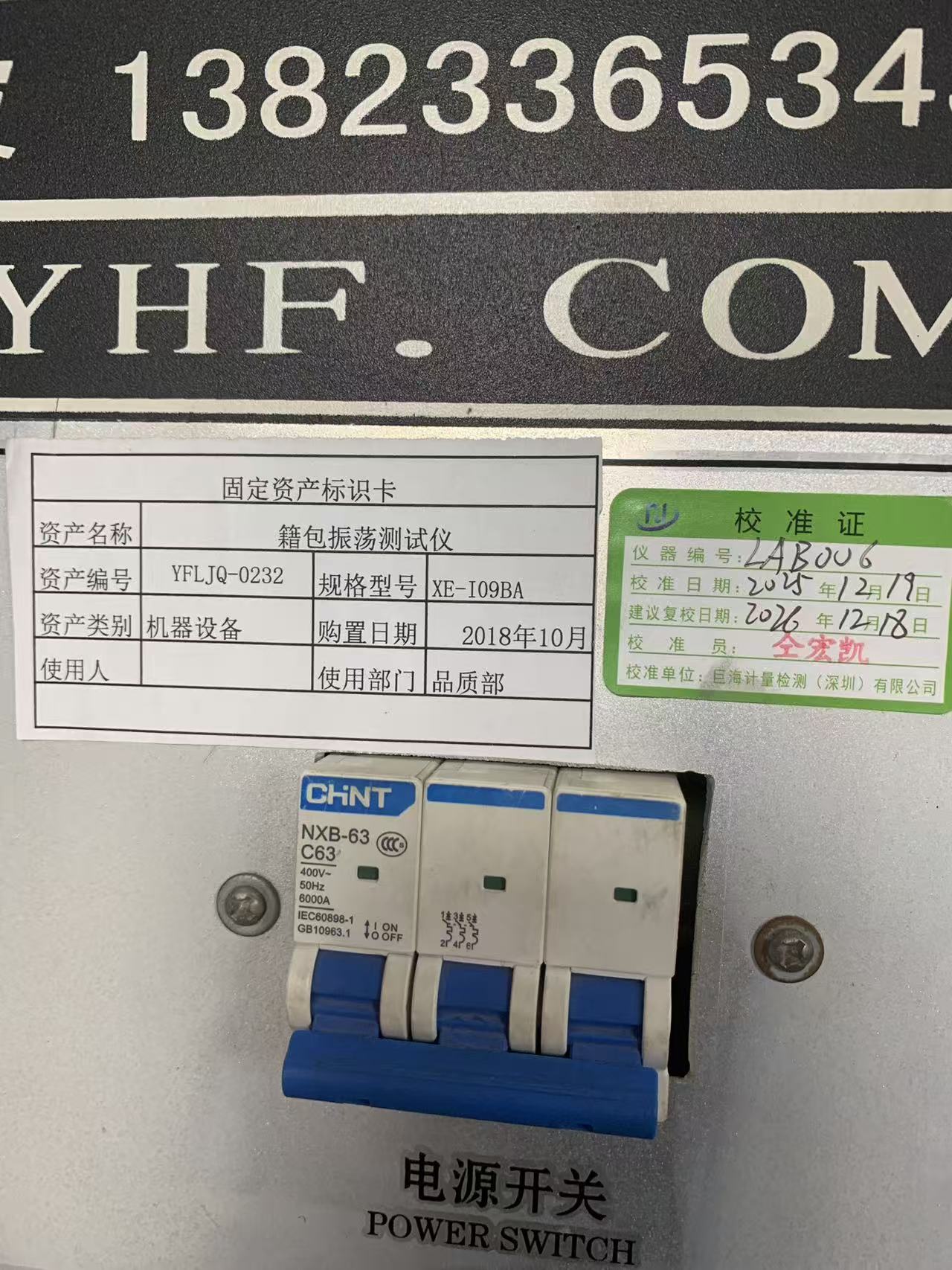

Extern, durch ein akkreditiertes Kalibrierhaus, mit an der Maschine angebrachtem Zertifikat. Das aktuelle Zertifikat stammt vom 19. Dezember 2025 und die Neukalibrierung ist am 18. Dezember 2026 fällig. Der Kalibrierungsstatus ist Teil jedes internen Audits und wird für Kunden, die uns besuchen, auf Anfrage zur Verfügung gestellt.
