Achtundvierzig Stunden im Salznebel: Wie wir die Hardware an wasserdichter Marineausrüstung testen

Ein Packsack, der zwei Saisons auf einem Boot war, versagt selten, weil der Stoff den Geist aufgegeben hat. Es schlägt fehl, weil ein D-Ring weiß geworden ist und festgefressen hat, ein Schieber nicht mehr sauber entlang eines wasserdichten Reißverschlusses läuft, ein Karabinerhaken einen Roststreifen auf einer hellen Platte hinterlassen hat oder eine Niete aufgequollen ist und das Material um ihn herum gespalten hat. Salz greift nicht die Teile einer Tasche an, über die Hersteller gerne sprechen. Es greift die kleinen Metallkomponenten an, die spät in der Entwicklung spezifiziert, über den Preis gekauft und nie getestet werden – und zwar auf eine Art und Weise, die einen Funktionsfehler in einen Fehler im Aussehen und dann in einen Dichtungsfehler verwandelt, normalerweise in dieser Reihenfolge.

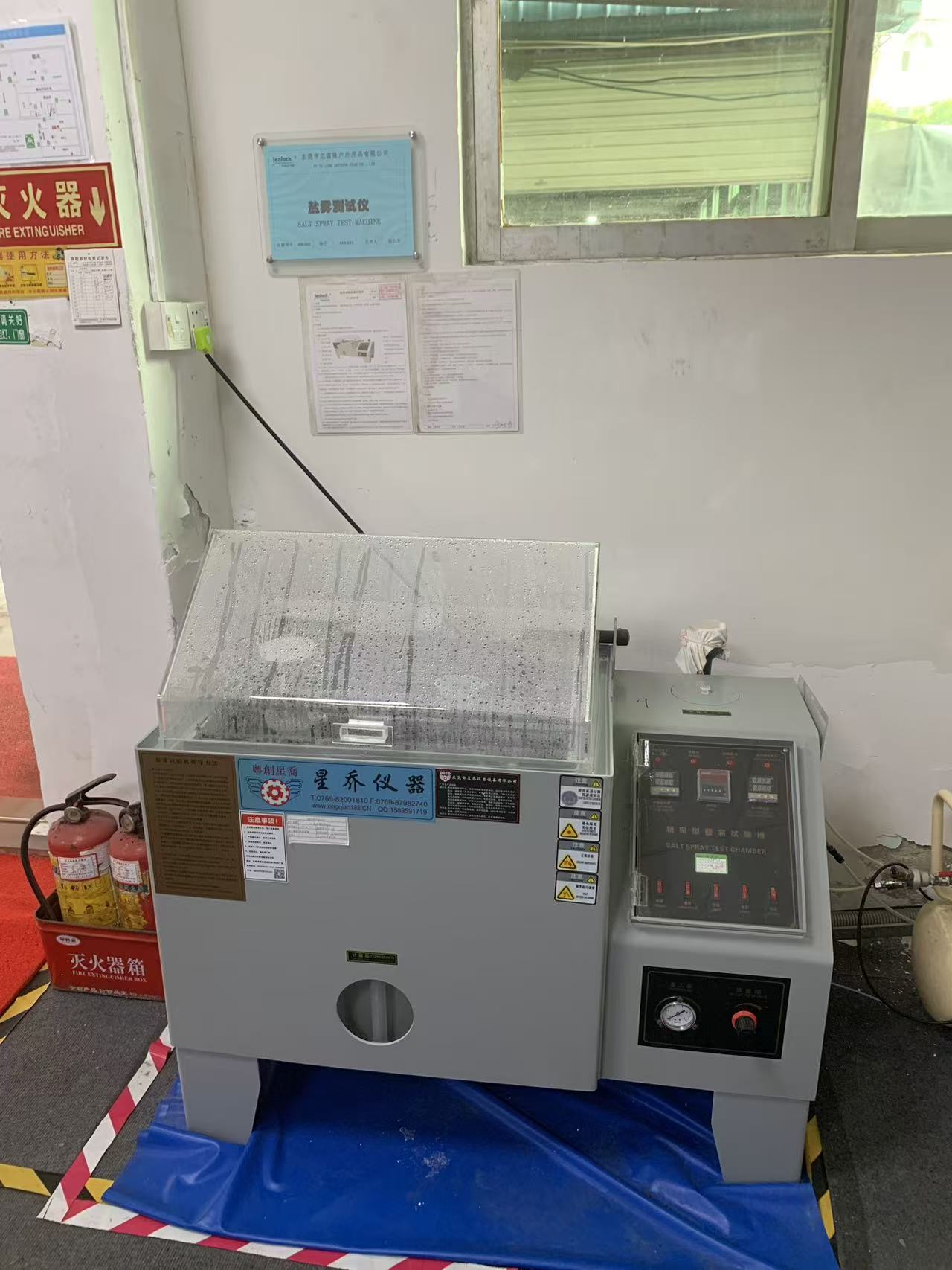

Das Gerät, das dies findet, bevor ein Kunde es tut, ist eine Salzsprühkammer: Modell Entweder hielt die Beschichtung die angegebene Anzahl Stunden lang oder nicht.

Was ein Salzsprühtest eigentlich ist

Neutraler Salzsprühnebel, meist als NSS bezeichnet, ist der am weitesten verbreitete beschleunigte Korrosionstest in der Fertigung. Es setzt Materialien und Beschichtungen einem kontinuierlich zerstäubten Salznebel bei einer kontrollierten Kammertemperatur von 35 °C aus, wobei eine 5 %ige Natriumchloridlösung mit einem pH-Wert zwischen 6,5 und 7,2 verwendet wird. Die beiden maßgeblichen Dokumente sind ASTM B117 und ISO 9227, wobei GB/T 10125 der entsprechende chinesische Standard ist. Es entsteht kontinuierlich Nebel, der sich auf den Proben niederschlägt und abfließt. Es gibt keinen Nass-Trocken-Wechsel, keine Temperaturschwankungen und keine ultraviolette Komponente. Es ist ein einziger, unerbittlicher Zustand.

Diese Einfachheit ist sowohl die Stärke als auch die Grenze der Methode. NSS ist keine Simulation des Meeres. Nichts in der Natur hält eine Komponente bei 35 °C in gesättigtem Salznebel ohne ein einziges Trockenintervall, und die Korrelation zwischen Kammerstunden und tatsächlichen Betriebsjahren ist so locker, dass kein seriöses Labor einen Umrechnungsfaktor veröffentlichen wird. Was NSS hervorragend kann, ist Diskriminierung. Zwei verzinkte Schnallen, die identisch aussehen, nur wenige Cent kosten und von verschiedenen Lieferanten stammen, werden in einer Salzsprühkammer sauber getrennt: Eine zeigt nach 24 Stunden weißen Rost, die andere ist nach 72 Stunden sauber. Dieser Vergleich ist wiederholbar, vertretbar und die Grundlage für die Genehmigung oder Ablehnung eines Bauteils.

Die Bedingungen, die wir einhalten

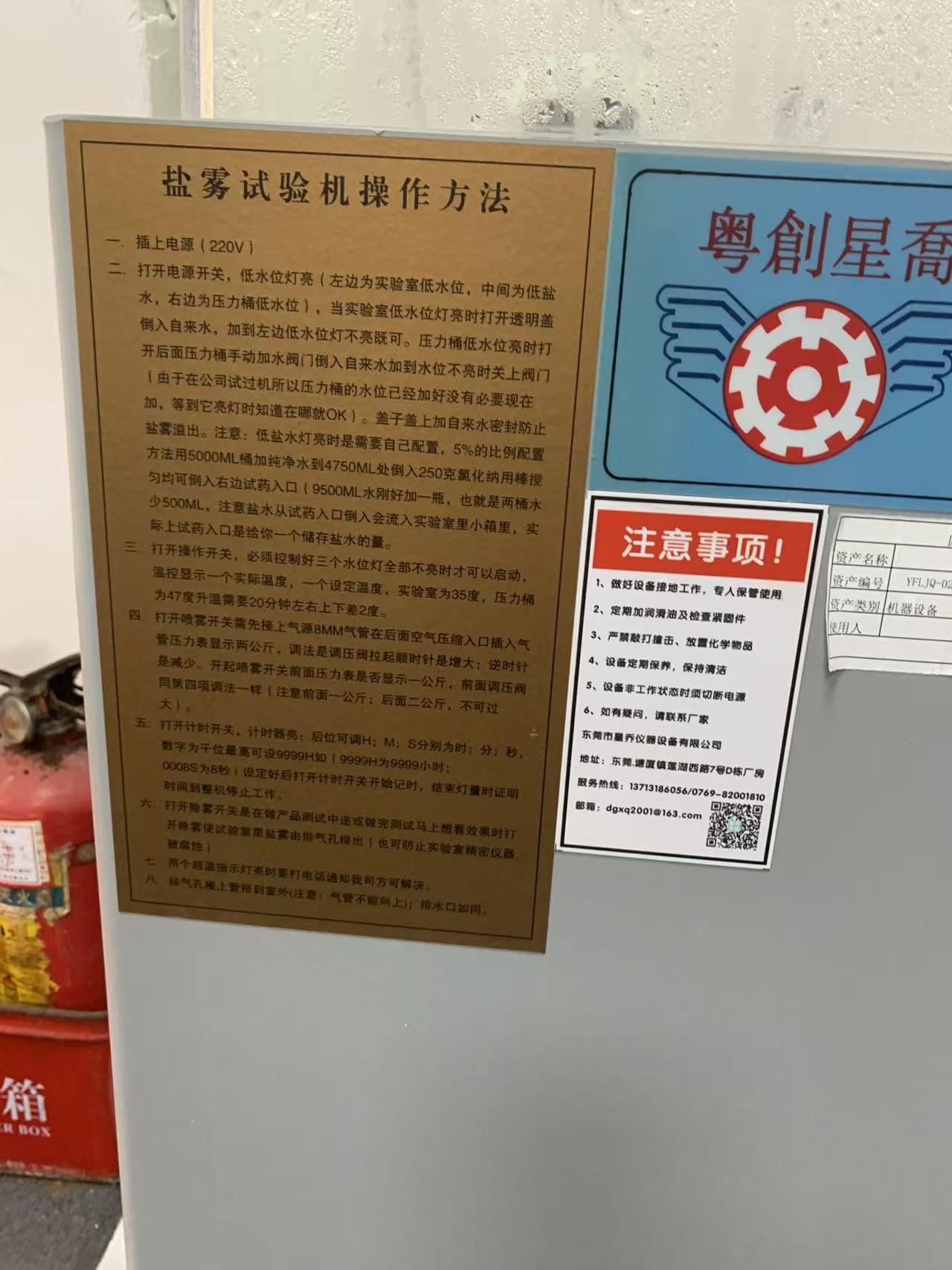

Die Betriebsparameter sind auf einem Schild an der Maschine selbst angebracht, das mehr praktische Details enthält als die meisten Gerätehandbücher.

Die Sole wird vom Bediener gemischt und nicht fertig gekauft: 250 Gramm Natriumchlorid werden in gereinigtem Wasser aufgelöst, in einem 5-Liter-Gefäß auf 4.750 Milliliter aufgefüllt, zu einer gleichmäßigen 5-prozentigen Lösung gerührt und durch den Reagenzieneinlass eingefüllt. Die Kammer läuft bei 35°C. Die mit gesättigter Luft gefüllte Drucktrommel läuft mit 47 °C heißer und benötigt etwa zwanzig Minuten, um die Temperatur zu erreichen; Die beiden Regler auf dem Bedienfeld zeigen Soll- und Istwerte unabhängig voneinander an, wobei eine Abweichung von zwei Grad zwischen ihnen die Arbeitstoleranz darstellt. Druckluft tritt durch eine 8-mm-Leitung an der Rückseite ein, reguliert auf etwa 2 kg/cm² am hinteren Manometer und etwa 1 kg/cm² an der Vorderseite – und das Schild warnt ausdrücklich davor, höher zu gehen, da eine zu hohe Druckbeaufschlagung des Zerstäubers die Nebelqualität zerstört, ohne dass am Bedienfeld erkennbare Symptome auftreten.

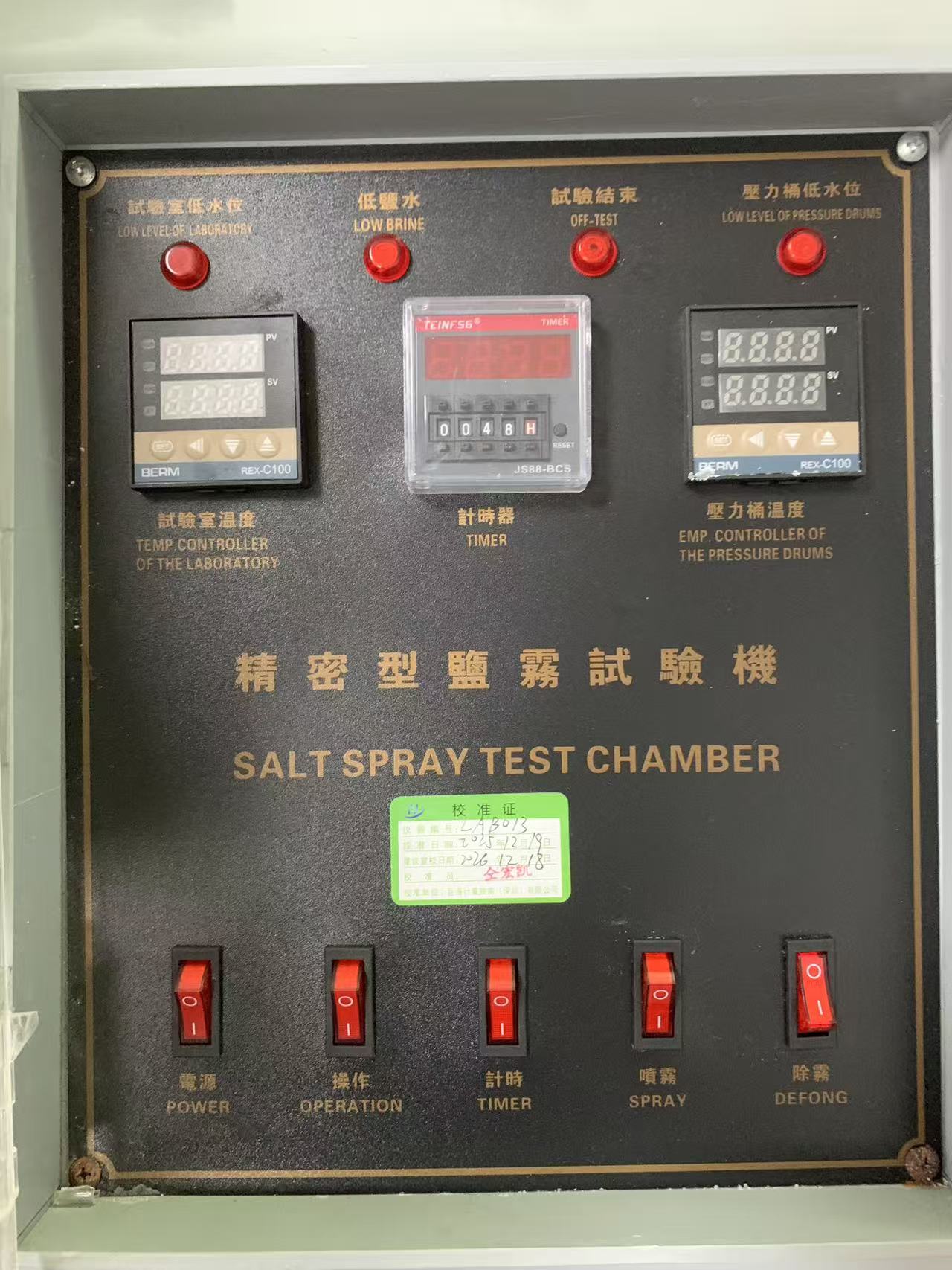

Drei Leerlauflampen bewachen das Kammerwasser, die Sole und das Druckfass, und die Vorgehensweise ist eindeutig: Die Maschine darf erst gestartet werden, wenn alle drei dunkel sind. Wenn Sie einen Zerstäuber trocken laufen lassen oder die Befeuchtungskammer ohne Wasser laufen lassen, wird das Gerät beschädigt und der laufende Test wird stillschweigend ungültig. Der Timer akzeptiert bis zu 9.999 Stunden und schaltet die Maschine zum eingestellten Zeitpunkt ab, was einen unbeaufsichtigten 48- oder 96-Stunden-Betrieb ermöglicht.

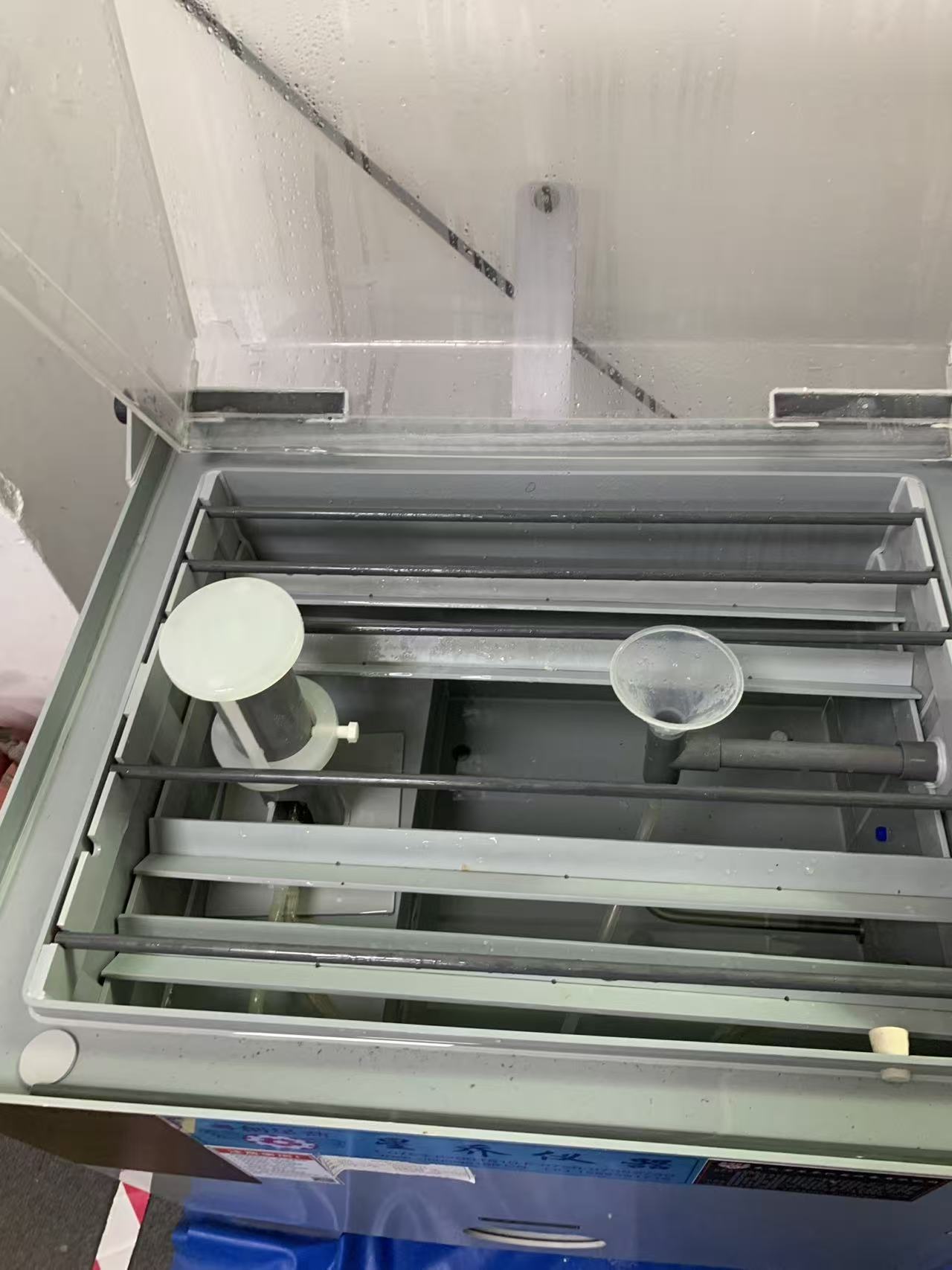

Die Nebelqualität selbst wird eher überprüft als angenommen. Während der Läufe stehen ein Sammeltrichter und ein Messzylinder in der Kammer, und das abgesetzte Volumen wird anhand des Standardbedarfs von etwa 1 bis 2 Milliliter pro 80 Quadratzentimeter pro Stunde gemessen, gemittelt über einen längeren Sammelzeitraum. Eine Kammer, die auf Temperatur, Druck und Konzentration steht, aber die falsche Fallout-Rate liefert, erzeugt Zahlen, die nichts bedeuten, und der Trichter ist das Einzige, was sie auffängt.

Wie Proben hineinkommen

Die Platzierung ist kein Detail. Es ist der größte Teil des Tests.

Die Proben werden dem Nebel zugewandt und etwa 15 bis 30 Grad von der Vertikalen geneigt montiert, sodass das Kondensat abfließt und sich nicht ansammelt. Ein flach liegendes Bauteil sammelt in jeder Vertiefung eine Pfütze konzentrierter Salzlösung, was zu einem lokalen Angriff führt, der nichts mit der tatsächlichen Leistung der Beschichtung, sondern vielmehr mit der Art und Weise, wie sie aufgetragen wurde, zu tun hat. Träger und Aufhänger bestehen nicht aus Metall – Glas, Kunststoff oder PVC –, da ein Metallaufhänger in Kontakt mit einer plattierten Probe ein galvanisches Paar aufbaut und die Probe an der Kontaktstelle korrodiert, lange bevor die Beschichtung von selbst versagt hätte.

Die Proben berühren sich nicht und sind so angeordnet, dass das Wasser von einer Probe nicht auf eine andere tropfen kann. Salzhaltiges Kondensat, das gelöstes Kupfer oder Eisen aus einem stromaufwärts gelegenen Teil trägt, greift einen stromabwärts gelegenen Teil mit beeindruckender Geschwindigkeit an, und der daraus resultierende Bericht ist eine Fiktion. Kleinere Komponenten kommen in wenigen Stücken pro Los zum Einsatz, sodass ein einzelnes anormales Teil nicht über das Ergebnis entscheidet; Große Baugruppen gehen einzeln ein.

Wenn ein Lauf beendet ist, wird die Antibeschlagfunktion eingeschaltet, bevor der Deckel geöffnet wird. Dadurch wird die Kammer durch die Abluft entlüftet, anstatt dass Salznebel in das Labor gelangt, wo er jedes andere Instrument im Raum vorfinden würde. Es lohnt sich, offen zu sagen, warum dies wichtig ist: Eine unachtsam entlüftete Salzsprühkammer korrodiert langsam die Präzisionsausrüstung um sie herum, und der Schaden zeigt sich Monate später als abweichende Kalibrierung an Maschinen, die niemand mit der Salzsprühkammer in Verbindung gebracht hat.

Was wir testen und wie lange

Alles Metallische, das an eine wasserdichte Tasche gelangt, passiert hier bei der Eingangskontrolle: Schnallen und ihre Metallstifte, D-Ringe und O-Ringe, Tri-Glider, Karabinerhaken und Karabiner, Nieten und Ösen, magnetische und mechanische Verschlüsse, Reißverschlussschieber und -griffe sowie die Metallzähne an nicht wasserdichten Reißverschlüssen. Hardware wird nach Lieferanten und Losen qualifiziert, nicht einmal bei der Entwicklung und nie wieder.

Die Dauer wird durch die Oberflächenbehandlung und die vorgesehene Umgebung bestimmt und die Branchenkonventionen sind gut etabliert. Eine gewöhnliche blau-weiße Verzinkung muss in der Regel nach 48 Stunden keinen Weißrost und nach 72 Stunden keinen Rotrost aufweisen; farbpassiviertes Zink bleibt 72 Stunden ohne Weißrost und 96 Stunden ohne Rotrost erhalten; schwarzes Zink auf 96 bzw. 120. Edelstahlkomponenten in Marinequalität werden viel länger betrieben, bis zu Hunderten von Stunden, und die Bewertung erfolgt anhand der Schutz- und Aussehensbewertung auf einer Skala von 0 bis 10, wobei eine anspruchsvolle Spezifikation eine Bewertung von 9 oder besser erfordert.

Für allgemeine Outdoor-Produkte laufen wir als Prüfbedingung 24 bis 48 Stunden. Für Programme für Fischerei, Segelsport und Schiffseinzelhandel – die Kategorie, in der die anspruchsvollsten Käufer vertreten sind – dauert die Qualifikation länger und die Akzeptanzkriterien sind strenger, da diese Produkte dauerhaft im Salz leben und nicht gelegentlich damit in Berührung kommen.

Die Bewertung des Aussehens macht nur die Hälfte der Beurteilung aus. Auch bei Gewindeteilen, Scharnieren und allen beweglichen Bauteilen wird die Funktion nach dem Test überprüft: Das Teil muss noch einrasten, sich drehen oder bewegen, ohne zu klemmen oder zu klemmen. Dies ist die Klausel, die für unsere Kategorie am wichtigsten ist. Ein Reißverschlussschieber, der nur schwache Korrosion aufweist, dessen Oberfläche aber so rau ist, dass er an den Polymer-Dichtungslippen eines wasserdichten Reißverschlusses schleifen kann, hat versagt, ganz gleich, was sein Aussehen besagt, denn bei einem geschweißten wasserdichten Beutel ist der Verschluss die Dichtung. Bei einer Schnalle, die nach 48 Stunden schwergängig einrastet, beträgt die Garantiezeit 18 Monate.

Der Fehler, der bei geschweißten Beuteln am wichtigsten ist

Es gibt einen für unsere Konstruktion spezifischen Korrosionsmodus, der bei einer reinen Hardware-Betrachtung von Salznebel völlig übersehen wird.

An einer hochfrequenzgeschweißten Tasche werden häufig Metallteile durch die wasserdichte Membran befestigt – eine Niete durch eine Platte, eine Öse durch einen geschweißten Flicken, ein D-Ring an einem Gurtbandanker, der mit einer TPU-Oberfläche verbunden ist. Wenn dieses Metall korrodiert, sieht es nicht nur schlecht aus. Korrosionsprodukte sind voluminöser als das Metall, das sie ersetzen, daher dehnt sich ein korrodierender Niet in seinem Loch aus und belastet das Material um ihn herum, und die Korrosionssalze selbst wandern in die Grenzfläche zwischen Metall und Polymer. Bei dieser Schnittstelle handelt es sich um eine Dichtungsschnittstelle. Was als kosmetische Beschwerde wegen einer rostigen Niete begann, wird zu einem langsamen Leck durch eine Öffnung, die beim Versand der Tasche wasserdicht war.

Auch Korrosionsprodukte hinterlassen Flecken. Das Ausbluten von Eisenoxid auf einer hellen, geschweißten Platte ist dauerhaft und ist bei hellen oder weißen Produkten der häufigste kosmetische Rücksendegrund in der Schifffahrtskategorie. Wo das Risiko einer Verfärbung besteht, gelangen die geprüften Proben direkt von der Kammer zu unsStandard-Farbgehäuse für Lichtquellen, denn ein Fleck, der unter Werkstattbeleuchtung beurteilt wird, und ein Fleck, der unter D65 beurteilt wird, sind zwei unterschiedliche Beurteilungen.

Die folgenden Instrumente sind gleichermaßen relevant. Korrodierte Schieber gehen auf dieTester für die Lebensdauer des Reißverschlussesso dass die Betriebskraft nach der Korrosion gemessen und nicht gefühlsmäßig beurteilt werden kann. Wo es ein Marineprogramm erfordert, ist die Hardware veraltetTemperatur- und Feuchtigkeitskammervor der Salzeinwirkung, was näher an der realen Sequenz ist, die eine Komponente an Deck erlebt, als Salznebel allein. Und wenn ein Metallbauteil verklebt und nicht mechanisch fixiert wird, wird die Verbindung anschließend einem Schältest unterzogenZug- und Schälprüfgerät, da das Eindringen von Salz an einer Klebefuge die Haftung verringert, lange bevor sie sichtbar wird.

Was ein Käufer angeben sollte

Eine Hardwarespezifikation mit der Aufschrift „Salzsprühtest“ ist nichts wert. Vier Punkte machen es durchsetzbar.

Nennen Sie die Norm und die Version – ASTM B117 oder ISO 9227, und wenn letztere, welche Variante, da Neutral, Essigsäure und kupferbeschleunigter Salzsprühnebel nicht austauschbar sind und Ergebnisse liefern, die nicht miteinander verglichen werden können. Nennen Sie die Dauer in Stunden. Nennen Sie das Akzeptanzkriterium getrennt für Weißrost und Rotrost und geben Sie an, ob ein Funktionsnachweis nach der Prüfung erforderlich ist. Und nennen Sie, welche Komponenten abgedeckt sind, denn „Hardware“ in einer Spezifikation und „Hardware“ in einer Stückliste sind selten dieselbe Liste; Insbesondere Schieberegler und Griffe werden häufig als im Lieferumfang enthalten angesehen, was jedoch häufig nicht der Fall ist.

Käufer, die ihre eigene zugelassene Hardware liefern, sollten dennoch nach Salzsprühnebeldaten auf Chargenebene und nicht nach einem einmaligen Zertifikat fragen. Die Beschichtungsdicke und die Passivierungsqualität variieren zwischen den Produktionschargen der Galvanisierungswerkstatt, und eine Komponente, die vor 18 Monaten auf einem Zertifikat genehmigt wurde, ist kein Beweis für die Charge in diesem Behälter.

Häufig gestellte Fragen

Entsprechen 48 Stunden Salzsprühnebel einer bestimmten Anzahl an Dienstjahren?

Nein, und jeder Anbieter, der eine Konvertierung anbietet, überbewertet, was die Methode leisten kann. Salzsprühnebel ist ein Vergleichs- und Screening-Tool: Es vergleicht Beschichtungen miteinander und mit einem definierten Schwellenwert unter identischen Bedingungen. Das reale Leben hängt von Nass-Trocken-Zyklen, UV-Strahlung, mechanischer Abnutzung, Spülgewohnheiten und Temperatur ab, die in der Kammer nicht vorhanden sind.

Ist Edelstahl-Hardware immun?

Nein. Austenitische Edelstahlsorten widerstehen allgemeiner Korrosion gut, bleiben aber in Chloridumgebungen anfällig für Lochfraß und Spaltkorrosion, insbesondere wenn eine Komponente auf Stoff oder Gurtband aufliegt und nass bleibt. Hier spielt die Güte eine große Rolle, und es ist einer der Bereiche, in denen eine Spezifikation, in der lediglich „rostfrei“ steht, zum Ersatz einlädt.

Können ganze fertige Beutel getestet werden oder nur Einzelteile?

Beides, abhängig von der Kammerkapazität. Bei der Komponentenprüfung bei der Eingangskontrolle werden die meisten Entscheidungen getroffen, da sie schneller ist und die Variable isoliert. Tests auf Baugruppenebene werden durchgeführt, wenn das Problem eine Wechselwirkung ist – ein Metallbeschlag gegen ein bestimmtes beschichtetes Gewebe oder Hardware, die mit einem anderen Metall an einer anderen Stelle des Produkts in Kontakt kommt.

Werden geprüfte Proben wiederverwendet?

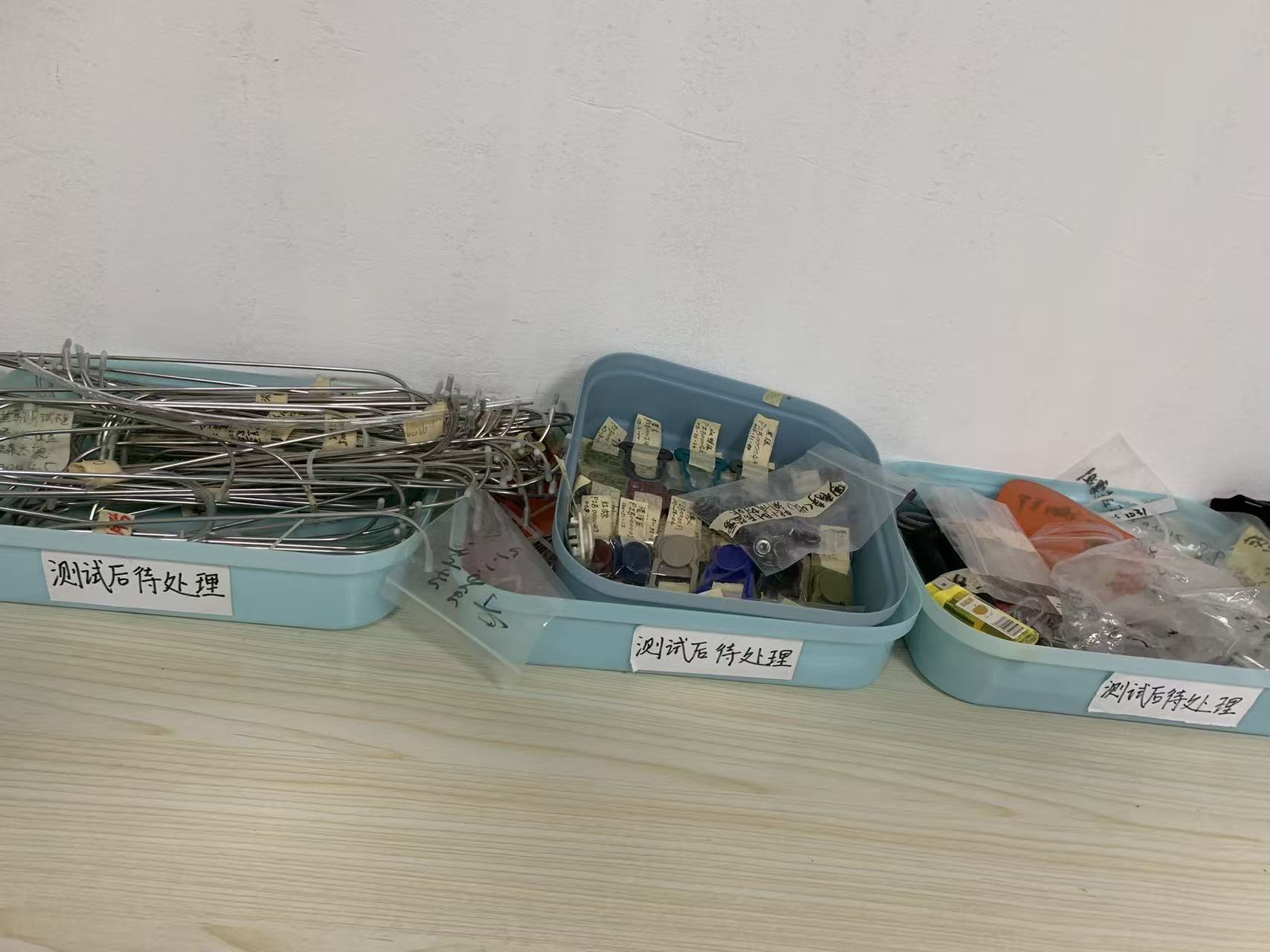

Niemals. Salznebel ist zerstörerisch, unabhängig davon, ob ein Teil durchdringt oder nicht, und freiliegende Komponenten werden gekennzeichnet und zur Entsorgung aufbewahrt, anstatt in den Produktionsbestand zurückgeführt zu werden. Dies ist bei unseren zerstörenden Prüfungen Standard und überprüfbar.

Können Sie auf das eigene Korrosionsprotokoll eines Kunden zurückgreifen?

Ja. Dauer, Solekonzentration, Winkel, Abnahmesortierung und Funktionsprüfungen nach dem Test werden alle durch das Verfahren festgelegt und nicht durch die Maschine festgelegt. Wenn das Protokoll einer Marke Essigsäure oder kupferbeschleunigte Bedingungen erfordert, die außerhalb unseres internen Anwendungsbereichs liegen, führen wir das neutrale Salzsprühtest intern durch und leiten die angegebene Variante an ein akkreditiertes Drittlabor weiter.

Wo das in der Serie steht

Salzsprühnebel ist der einzige Test in unserem Labor, der einen Teil des Beutels untersucht, an den die meisten Menschen erst denken, wenn er nicht mehr funktioniert. Stoff, Schweißnähte und Nähte ziehen die Aufmerksamkeit auf sich; Die Schnalle, der Schieber und der D-Ring entscheiden darüber, ob das Produkt im dritten Jahr noch verwendbar ist. Insbesondere bei Meeres- und Angelprogrammen sind sie die Komponenten, anhand derer die Kunden eine Marke beurteilen.

Sealock baut seit über zwanzig Jahren in Dongguan (China) und Ho-Chi-Minh-Stadt (Vietnam) hochfrequenzgeschweißte wasserdichte Ausrüstung für Marine- und Outdoor-Marken wie AFTCO, West Marine, SIMMS, PENN, Attwood und Musto. Wenn Sie unser Korrosionstestprotokoll wünschen oder möchten, dass die Hardware-Qualifizierung in Ihre eigene Qualitätsvereinbarung aufgenommen wird, bevor die Werkzeuge festgelegt werden, schreiben Sie aninfo@sealock.com.hk.
