Einblick in einen Produktionslauf: Wie bei Sealock eine wasserdichte Warnschutz-Motorradtasche hergestellt wird

Bei den meisten Werksführungen handelt es sich um Fotos von sauberen Böden. Dies ist ein laufender Produktionslauf – ein gut sichtbares, fluoreszierendes Motorradgepäckprogramm, das durch unser Werk in Dongguan läuft, von der geschweißten Platte bis zur luftgetesteten fertigen Einheit. Die Farbe macht es ungewöhnlich einfach, ihm zu folgen: Jeder Schritt in der Sequenz ist in demselben fluoreszierenden Gelb gehalten, sodass ein einziger Spaziergang entlang der Linie zeigt, wie sich das Produkt vor Ihnen zusammensetzt.

Es ist auch ein nützliches Programm zur Dokumentation, denn Motorradgepäck steht an der anspruchsvollen Stelle dessen, was wasserdichte Schweißkonstruktionen überstehen müssen. Eine Hecktasche oder ein Tankrucksack ist Dauerregen bei Autobahngeschwindigkeit, Spritzwasser mit Sand und Salz, UV-Strahlung, Vibrationen, der Hitze der darunter liegenden Maschine und wiederholtem Spannen des Riemens gegen eine harte Montageplatte ausgesetzt. Es muss dabei dicht bleiben und gleichzeitig nachts sichtbar bleiben. Im fertigen Produkt ist nur sehr wenig von dem sichtbar, was dies ermöglicht.

Stufe eins: Hochfrequenzschweißen

Bei diesem Produkt ist alles, was wasserdicht bleiben muss, verschweißt und nicht vernäht. Beim Hochfrequenzschweißen wird ein elektromagnetisches Feld durch das TPU-beschichtete Material geleitet, das die Polymermoleküle anregt und Wärme aus dem Inneren des Materials selbst erzeugt, anstatt sie von außen aufzubringen. Unter dem Druck der Matrize verschmelzen die beiden Flächen zu einem einzigen homogenen Abschnitt. Es gibt keine Nadellöcher, die nachträglich versiegelt werden müssen, und kein Nahtband, das im dritten Jahr abgezogen werden muss.

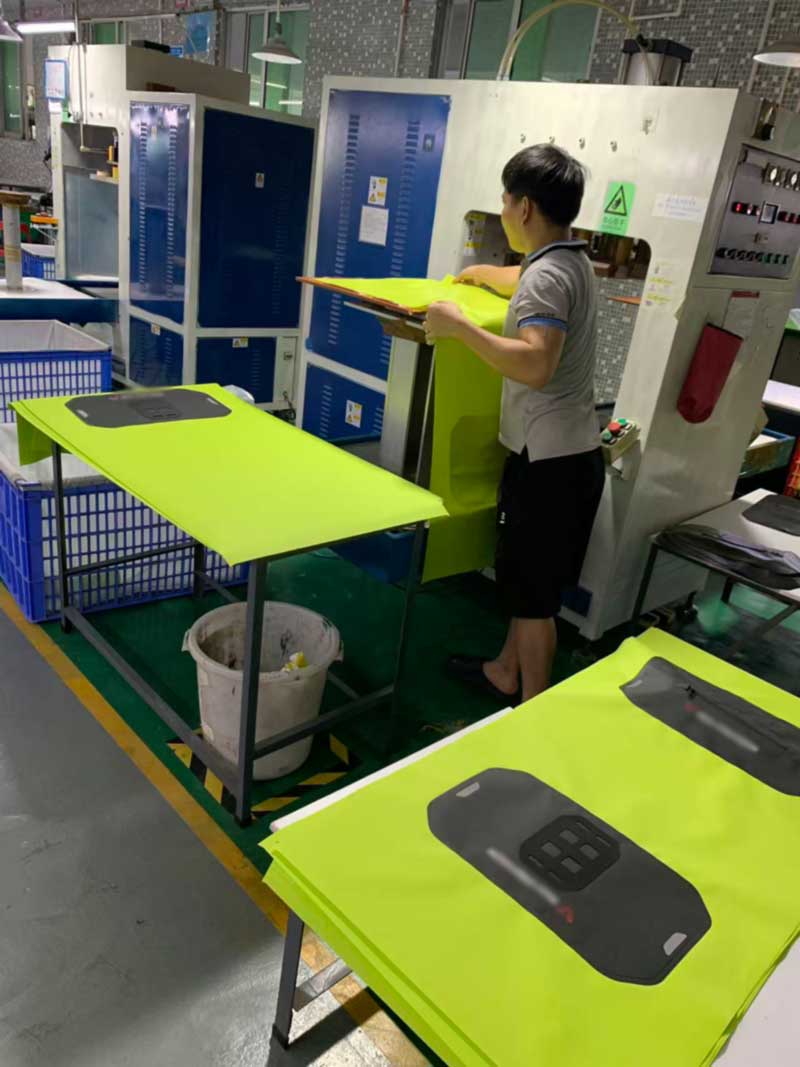

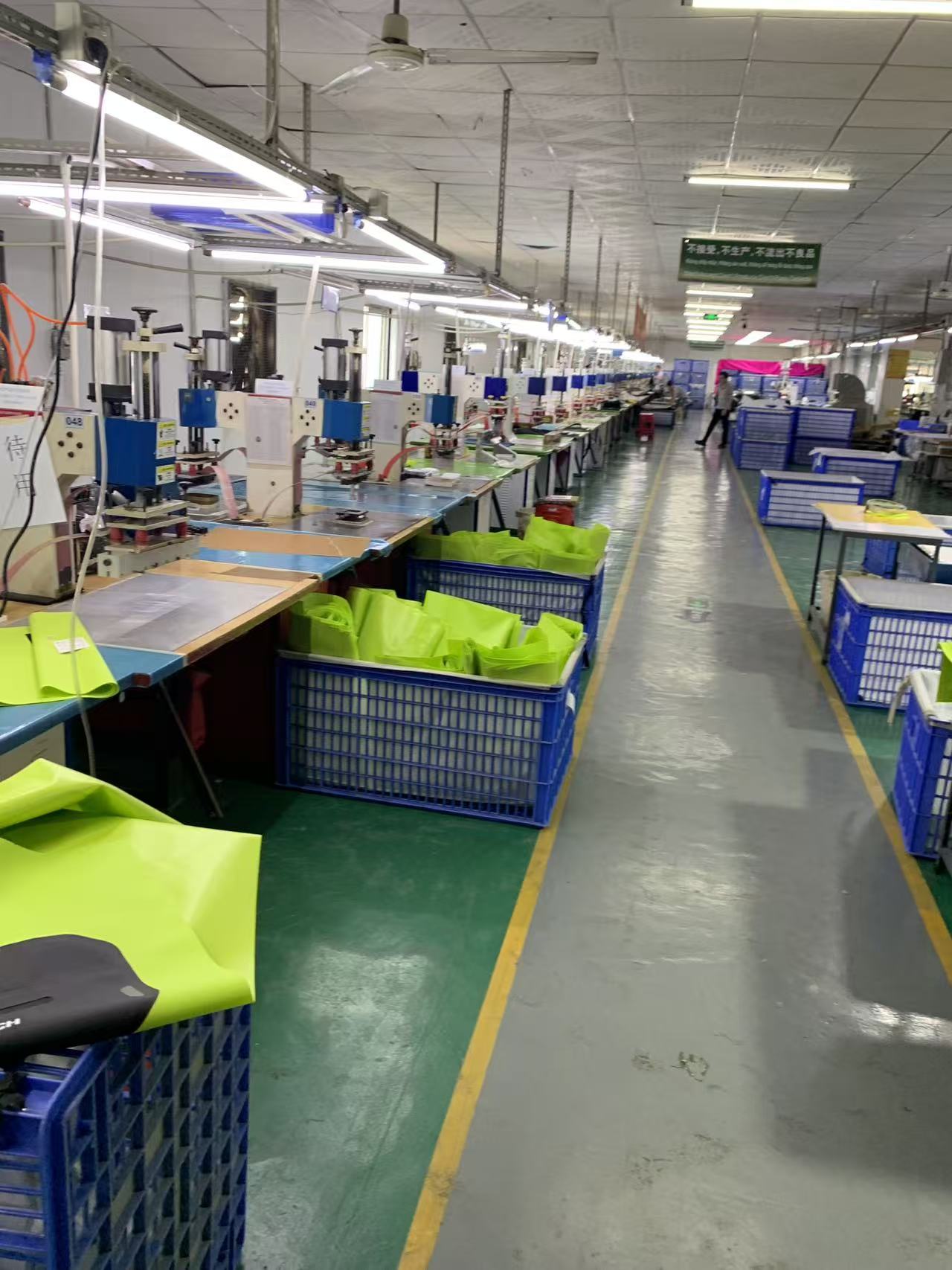

Die Linie betreibt eine Station pro Schweißnaht. Ein Bediener positioniert die geschnittene Platte gegen die Matrizenanschläge, schließt die Schutzvorrichtung und schaltet die Maschine ein. Form, Verweilzeit, Leistungseinstellung und Abkühlzeit werden durch eine Parameterkarte an der Station und nicht durch die Beurteilung des Bedieners festgelegt. Hier lebt die Disziplin. Eine Schweißnaht, die ein wenig zu wenig Leistung aufweist, sieht genauso aus wie eine korrekte Schweißnaht, übersteht ein gelegentliches Ziehen und versagt durch Abblättern an der Vorderkante nach etwa tausend Lastzyklen. Genau das ist unser VersagenSchwingschlagprüfungUndPrüfung der SchälfestigkeitEs gibt sie zu erfassen, und warum Schweißparameter vor Beginn eines Produktionsauftrags auf Coupons qualifiziert und nicht spontan angepasst werden.

Schritt zwei: Musternähen für die tragende Verstärkung

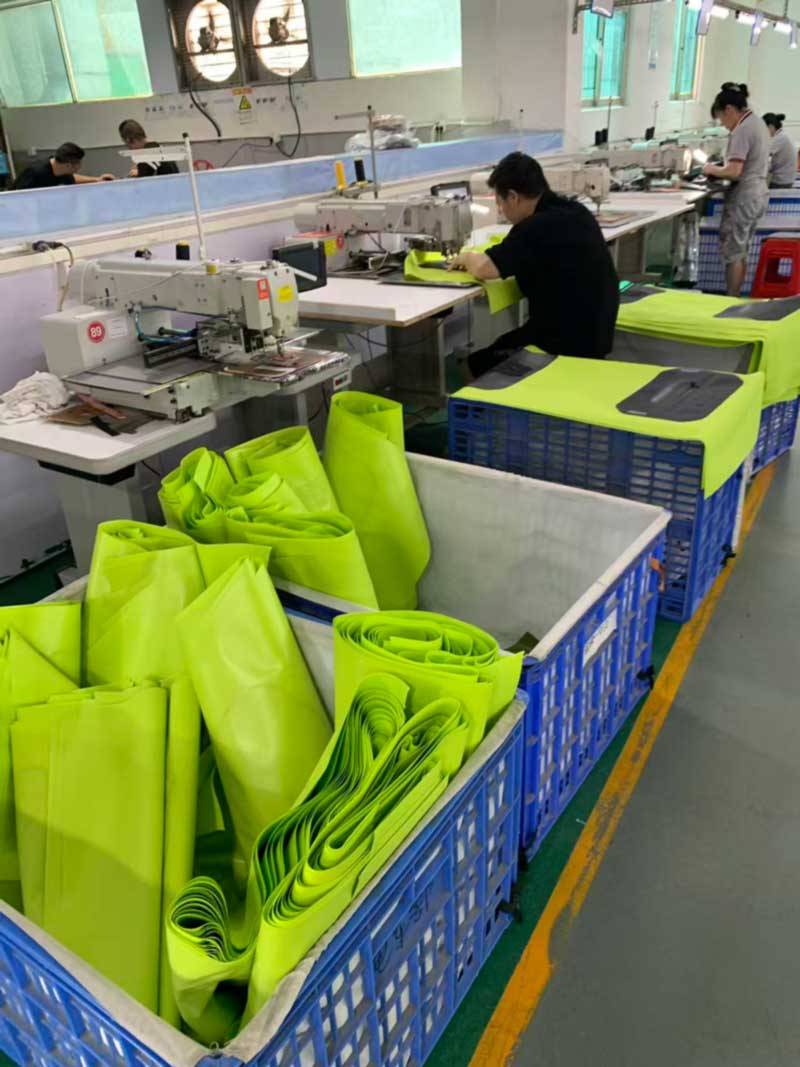

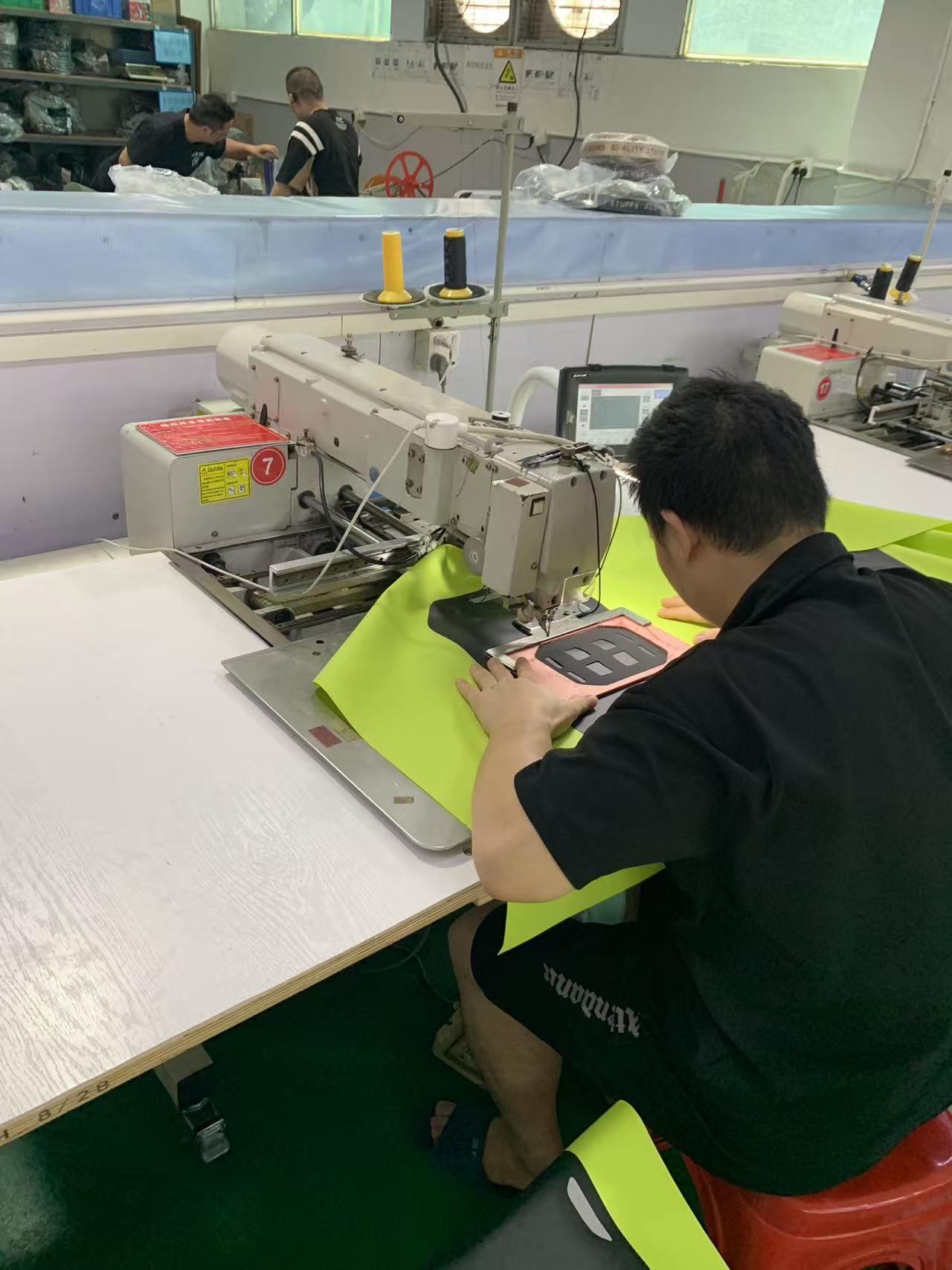

Nicht jede Verbindung einer wasserdichten Tasche sollte verschweißt sein, und wenn man etwas anderes vorgibt, erhält man schlechtere Produkte. Bei diesem Programm wird die dunkle Verstärkungsplatte, die die Montageteile trägt, an einer programmierbaren Musternähmaschine befestigt, die einen gespeicherten Stichpfad ausführt, der bei jeder Einheit identisch ist.

Die Argumentation ist mechanisch. Eine Schweißverbindung ist extrem scherfest und vergleichsweise anfällig für Schälfestigkeit; Eine genähte Verbindung verteilt konzentrierte Punktlasten auf viele Ankerpunkte und toleriert das wiederholte Ziehen in eine Richtung, das ein Montagegurt ausübt. Wo ein Lastpfad konzentriert und zyklisch ist – eine Montageplatte, ein Festpunkt-Gurtanker – übertrifft das Nähen das Schweißen, und wenn die Verbindung wasserdicht sein muss, ist Schweißen die einzig ehrliche Antwort. Die technische Arbeit besteht darin, zu entscheiden, welches welches ist, und dann sicherzustellen, dass der genähte Bereich außerhalb der versiegelten Hülle liegt oder selbst durch eine geschweißte Barriere gesichert ist.

Eine programmierbare Maschine ist hier aus einem Grund wichtig, der nichts mit Geschwindigkeit zu tun hat. Das handgeführte Nähen variiert je nach Bediener und zwischen der ersten und der vierhundertsten Einheit einer Schicht. Bei einem gespeicherten Pfad ist dies nicht der Fall. Wenn das eigene Qualitätsteam einer Marke drei Einheiten aus verschiedenen Kartons herausnimmt und die Verstärkungsnähte vergleicht, sollte es sich dreimal dasselbe Produkt ansehen.

Stufe drei: Montage

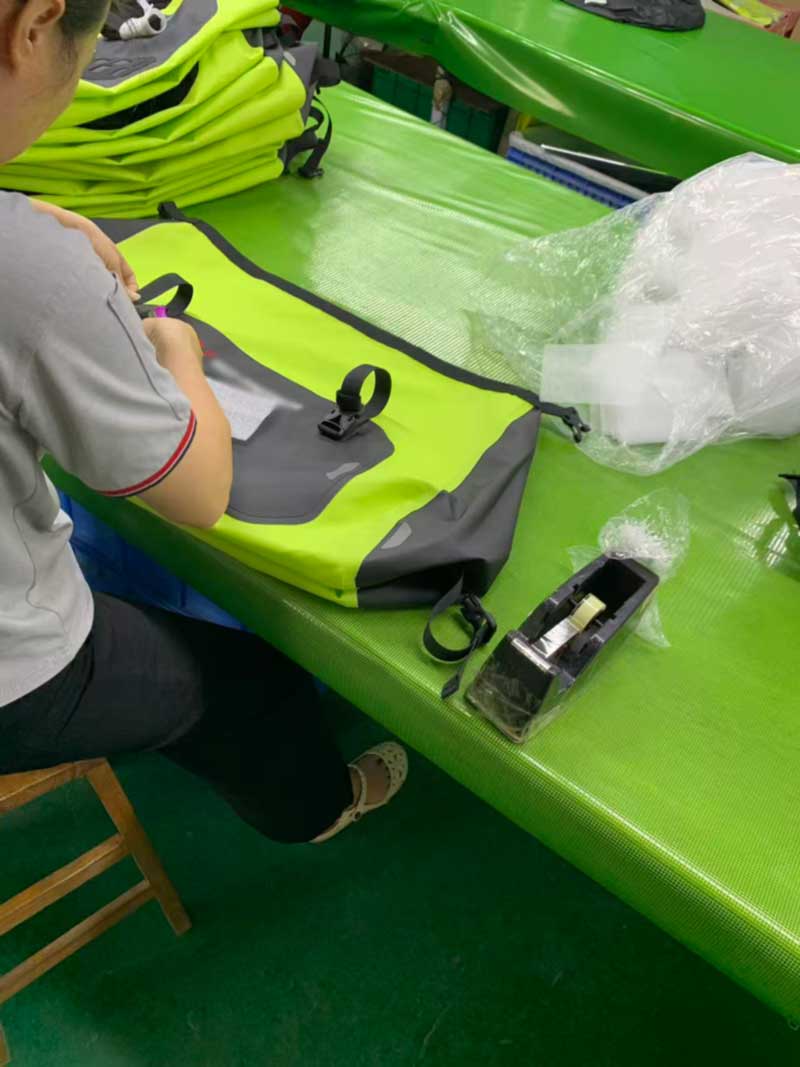

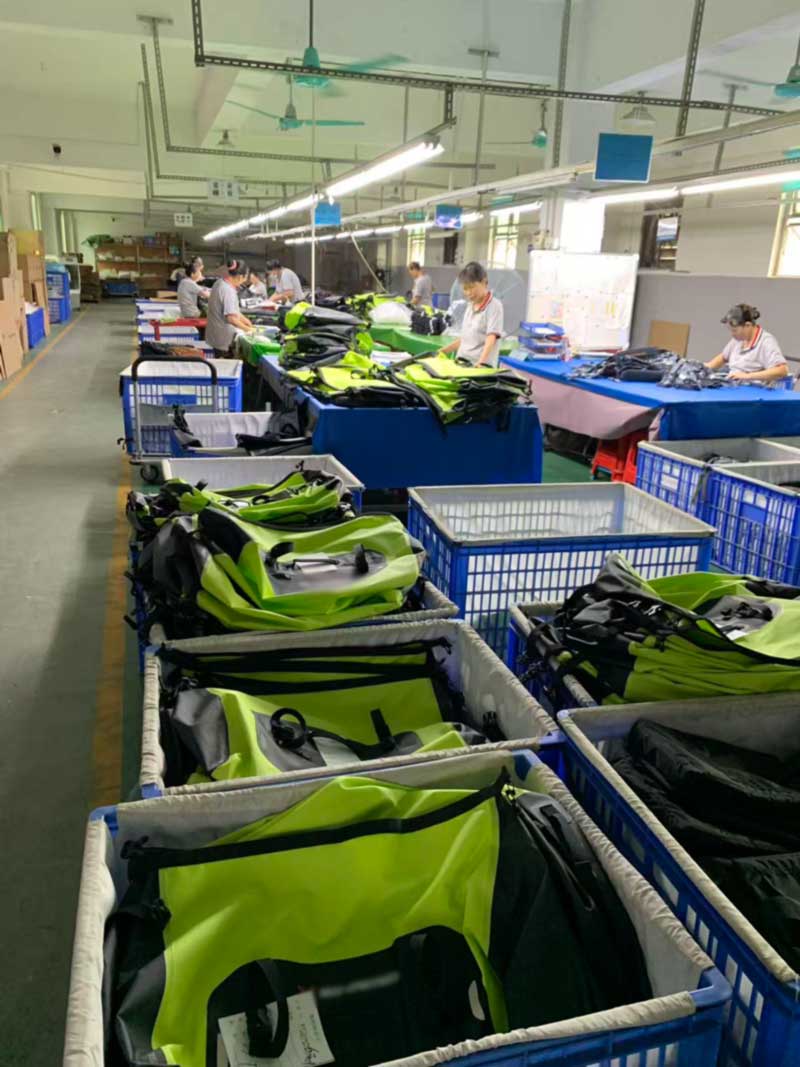

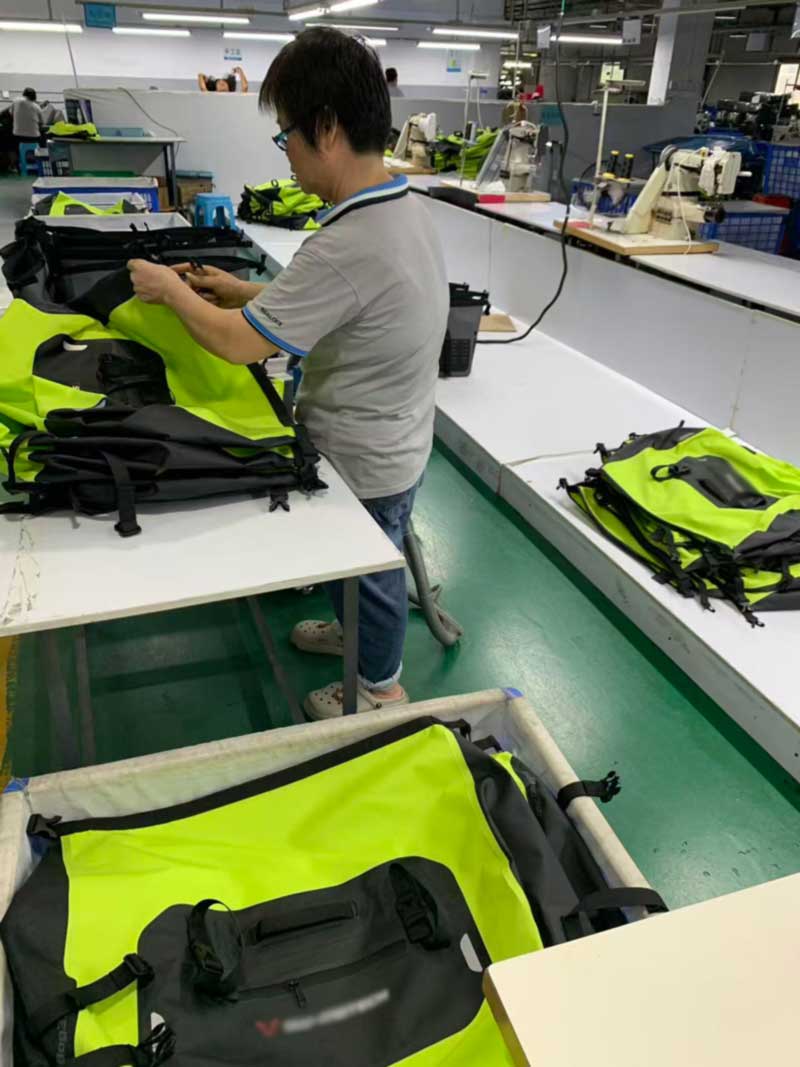

Beim Zusammenbau werden die flachen Komponenten zu einer Tasche: Körper zu Boden, Verschlusssystem, interne Struktur, Randeinfassung, dann Gurtband, Schnallen, Versteller und Hardware. Es ist die arbeitsintensivste Phase der Produktionslinie und diejenige mit den meisten Möglichkeiten, einen Fehler einzuführen, den keine Maschine erkennt.

Zwei Praxen erledigen hier die meiste Arbeit. Der erste ist der Einzellosfluss – Komponenten für ein Produktionslos werden zusammen in einer eigenen Kiste transportiert und nicht miteinander vermischt, sodass, wenn bei der Endkontrolle ein Problem festgestellt wird, dieses auf eine bestimmte Materialrolle, eine bestimmte Schweißstation und eine bestimmte Schicht und nicht auf „die Bestellung“ zurückgeführt werden kann. Bei der zweiten handelt es sich um eine Inline-Inspektion und nicht um eine End-of-Line-Inspektion: Der Bediener, der die Hardware anbringt, prüft die von ihm bearbeiteten Schweißnähte, und eine Einheit mit einer verdächtigen Naht verlässt an dieser Stelle die Linie, anstatt den ganzen Weg zur Verpackung zurückzulegen, bevor jemand sie betrachtet.

Stufe vier: Jede Einheit wird aufgeblasen und auf Dichtheit geprüft

Dies ist die Etappe, die es am meisten wert ist, fotografiert zu werden, und die an anderer Stelle am häufigsten übersprungen wird.

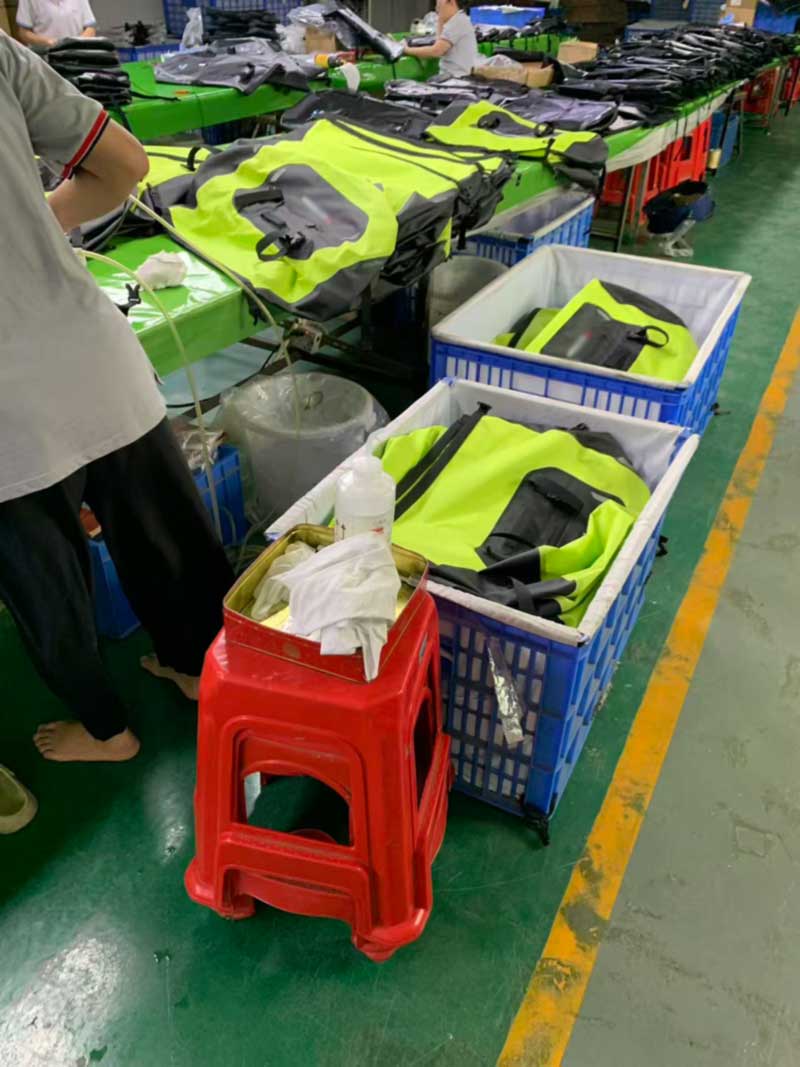

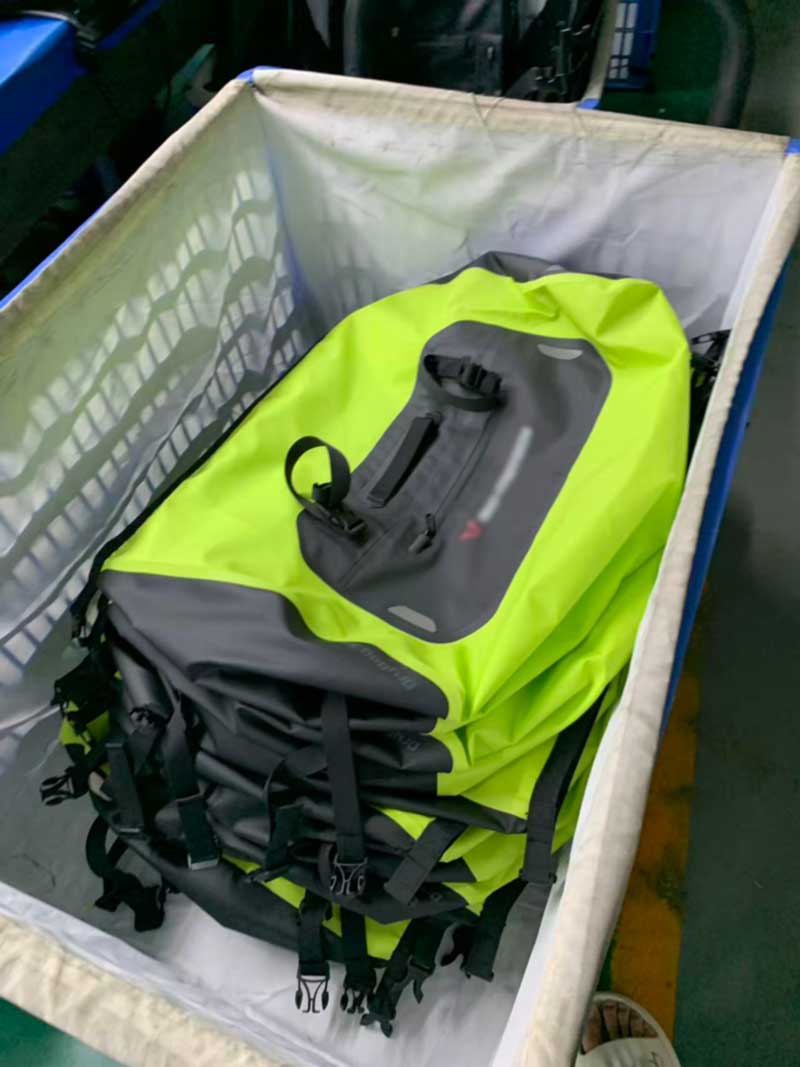

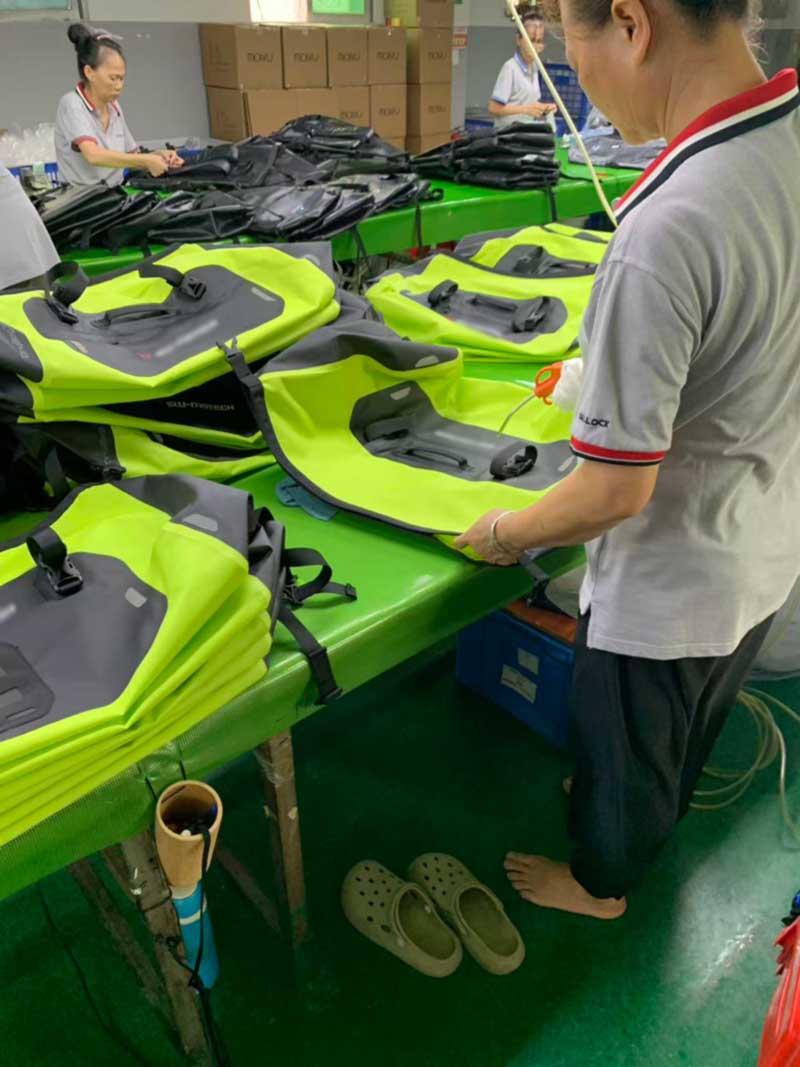

Jeder fertige Beutel wird versiegelt, über eine Luftleitung aufgeblasen und auf Undichtigkeiten überprüft. Keine Probe. Nicht der erste Artikel. Jede Einheit. Ein aufgeblasener Beutel setzt jede Schweißnaht gleichzeitig einem Innendruck aus. Dies ist der schnellste Weg, um ein Nadelloch, eine kalte Stelle am Ende einer Schweißnaht, einen Einschnitt an der Matrizenkante oder eine nicht ordnungsgemäß abgedichtete Hardware-Durchdringung zu finden. Ein Beutel, der Druck hält, hat eine durchgehende, intakte, versiegelte Hülle; Eine Tasche, die das nicht tut, tut es nicht – und keine noch so große Sichtprüfung ersetzt diese binäre Antwort.

Der Grund, warum dies kommerziell wichtig ist, ist einfach. Das Eindringen von Wasser ist die einzige Fehlerursache, die ein wasserdichtes Produkt aus gutem Grund nicht überstehen kann. Eine abgenutzte Platte ist eine Beanstandung; Ein durchnässter Laptop oder ein nasser Schlafsack am Ende einer nassen Fahrt ist eine Retoure, eine Bewertung und ein verlorener Kunde. Statistische Stichproben eignen sich für dimensionale und kosmetische Merkmale. Es ist nicht für das einzelne Attribut geeignet, nach dem das gesamte Produkt benannt ist.

Über den 100 %-Lufttest hinaus wird das Produkt aus dem Programm für die Laborbatterie ausgewählt: Eintauch- oder Sprühtests auf die Nennschutzstufe des Produkts sowie mechanische und Umweltprüfungen einschließlichReißverschluss unter Last fahren, Abriebfestigkeit, UndAlterung durch Hitze und Feuchtigkeitfür Materialsets, die sich seit der letzten Bestellung geändert haben.

Noch eine Anmerkung zur Farbe

Fluoreszierende Hi-Vis-Farben gehören zu den Farben, bei denen es schwieriger ist, sie dauerhaft einzusetzen. Fluoreszierende Pigmente sind weniger stabil als herkömmliche, sie verschieben sich merklich zwischen Materialchargen und verändern ihr Aussehen bei unterschiedlicher Beleuchtung dramatisch – das ist der Sinn der Farbe und auch der Grund, warum ein Kunde, der einen Farbton unter Bürobeleuchtung genehmigt, von der Produktion unter Tageslicht unangenehm überrascht sein kann. Jede Rolle dieses Programms wird in unserem Labor unter kontrollierter Beleuchtung anhand des genehmigten Standards überprüftStandard-Lichtquellenschrankvor dem Schneiden, und geschweißte Coupons werden anschließend erneut überprüft, da die Hitze des Schweißzyklus selbst ein fluoreszierendes Pigment an der Naht verschieben kann.

Wie das aus Käufersicht aussieht

Ein Programm wie dieses basiert auf Entscheidungen, die Monate vor dem Schweißen der ersten Platte getroffen werden: Welche Verbindungen werden geschweißt und welche genäht, welche Schweißparameter wurden auf Coupons qualifiziert und bei welcher Schälfestigkeit, welche Hardware-Chargen haben die Korrosionsprüfung bestanden, für welches Leuchtmittel wurde die Farbe zugelassen und ob eine 100-prozentige Dichtheitsprüfung in der Qualitätsvereinbarung festgeschrieben oder lediglich angenommen wird. Keine dieser Entscheidungen ist auf einem Foto einer fertigen Tasche sichtbar. Sie alle bestimmen, ob das Produkt im dritten Jahr noch wasserdicht ist.

Sealock fertigt seit über zwanzig Jahren hochfrequenzgeschweißte wasserdichte Ausrüstung mit Standorten in Dongguan, China und Ho-Chi-Minh-Stadt, Vietnam, und beliefert Outdoor-, Marine-, Powersport- und Lifestyle-Marken weltweit. Für OEM- und ODM-Anfragen oder um ein eigenes Programm zu besprechen, schreiben Sie aninfo@sealock.com.hk.
